A nyomásmérő egy olyan eszköz, amelyet a légköri nyomásnál magasabb nyomás mérésére használnak.

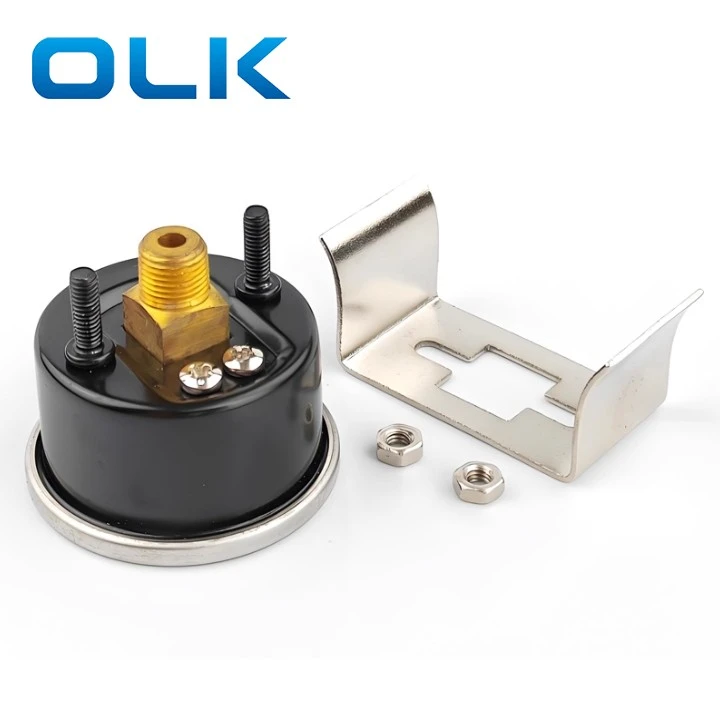

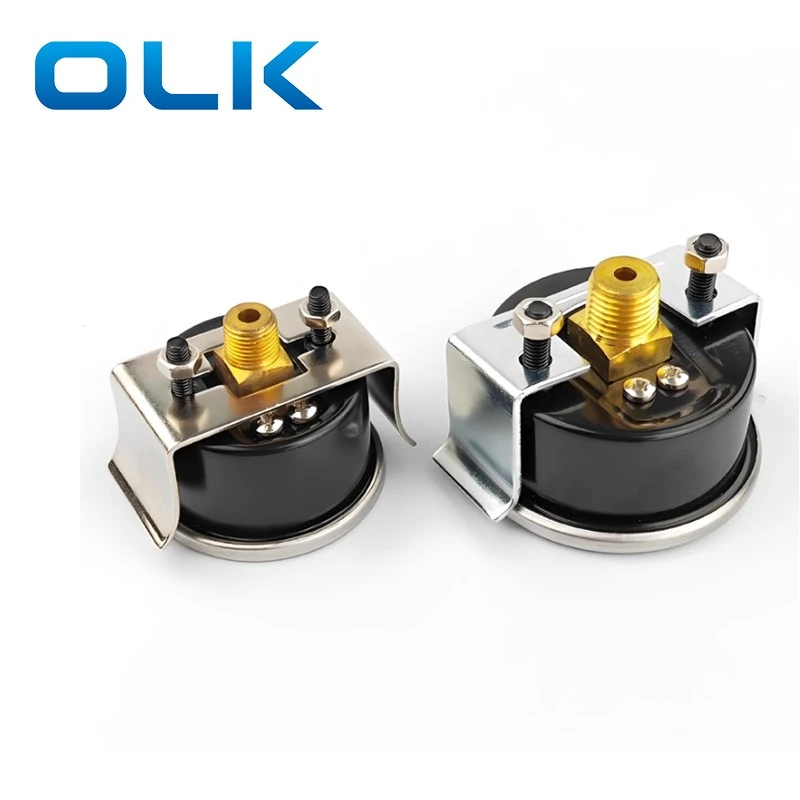

Az Airtac típusú GU nyomásmérő sárgaréz menetes csatlakozással, rozsdamentes acél előlap, fekete tok, megfelelő tartó és két anya található.

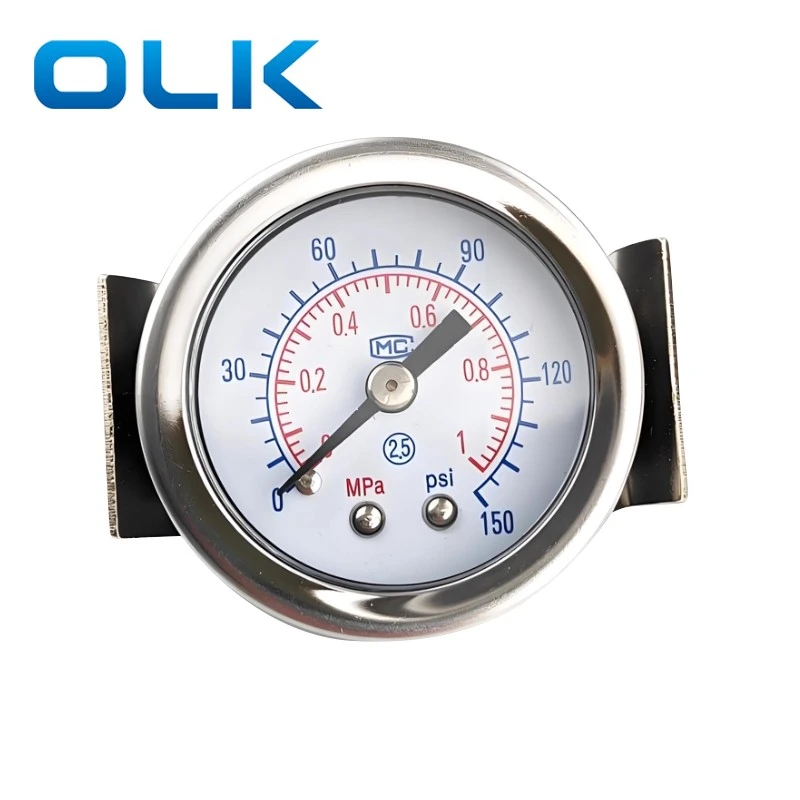

A kettős méretű kijelző világosabb leolvasást nyújt, és a mutató pontosabban mozog.
· Tiszta kijelző: Nagy számlap kialakítása kettős méretű, könnyen olvasható.
· Erős konstrukció: acél tok nagy átlátszó ablakkal, ütésálló és rezgésbiztos.
· Különböző specifikációk: Több nyomástartományban és portméretben kaphatók (beleértve 1/8 "és 1/4").
· Széles körű alkalmazások: szűrőszabályozókhoz, levegő előkészítő egységekhez és pneumatikus berendezésekhez alkalmas.
|
Megrendelési kód |
|||
|
G |
U |
- |
40 |
|
Modell |
Szerelhető típuskód |
|
Tárcsázási átmérőjű |
|
G: Nyomásmérő |
S: Standard Mount |
|
40: 40 mm |
|
|
F: Karimatartó |
|
50: 50 mm |
|
|
U: Panel Mount |
|
60: 60 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Modell |
Gu40 |
Gu50 |
Gu60 |
|
Folyadék |
Levegő |
||
|
Portméret |
1/8 |
1/4 |
1/4 |
|
Hőmérsékleti tartomány |
-40-70 ℃ |
||
|
Pontossági osztály |
2.5 |
||
|
Az egységek és utasítások nyomástartománya |
N: 0 ~ 1,0mPa (standard típus); 0 ~ 0,4mPa (alacsonyabb nyomás típus) |
||
|
B: 0 ~ 10 bar (standard típus); 0 ~ 4 bar (alacsonyabb nyomás típus) |
|||
|
P: 0 ~ 140psi (standard típus); 0 ~ 60psi (alacsonyabb nyomás típus) |
|||
|
Z: 0 ~ 10 kgf/cm2and 0 ~ 140psi (kettős méretű kijelző, szabványtípus) 0 ~ 4kgf/cm2and 0 ~ 60psi (kettős méretű kijelző, alacsonyabb nyomású típusú) |
|||
|
A főbb alkatrészek anyaga |
Mag: sárgaréz; héj: |
||
1.Ha a víz, az olaj vagy más folyadékok bejutnak a mérőeszközbe, a nyomásolvasás helytelen lehet.
2. A felső és az alsó határértékeket kézzel kell. Ha kis csavarhúzót vagy más szerszámokat használ, vigyázzon, hogy ne karcolja meg a tárcsát, vagy hajlítsa meg a mutatót.
3. Ne használjon korrozív gázokkal rendelkező helyeken. Az ablak műanyagból készül, ezért ne hagyja, hogy megérintse a vegyi anyagokat. Ne használjon rezgéssel vagy sokkkal rendelkező helyeken.
4.A differenciálnyomásmérőt függőlegesen kell felszerelni. Csatlakoztassa a „magas” portot a nagynyomású oldalhoz és az „alacsony” portot az alacsony nyomású oldalhoz. A szűrők nyomásveszteségének mérésére használják, hogy tudják, mikor kell megváltoztatni a szűrő elemet.
5.Ha nagyon pontos nyomásmérésre van szüksége, használjon precíziós nyomást.
6.A nyomásmérő kiválasztásakor a működési tartománynak körülbelül 20% -kal alacsonyabbnak kell lennie, mint a mérőeszközön mutatott maximális nyomás.
7.Ha a rendszer nyomásának hirtelen változik a pulzáció vagy az ütés miatt, az olvasás nem lehet helyes. Tegyen védelmi intézkedéseket.
8.A rendszeresen ellenőrizze és kalibrálja a nyomásmérőt.
Mit jelent a GS/GF/GU a nyomásmérőben?
A GS sorozat nyomásmérője szabványos rögzítés; GF sorozat nyomásmérő karima tartó; gu seies nyomásmérő a panel rögzítve.
Mi az a GU mérőpontos pontosság?
Pontossági fokozat: 2,5
Mekkora a GU nyomásmérő nyomástartománya?
A GU nyomásmérő mérési tartománya általában 0–1 MPa
