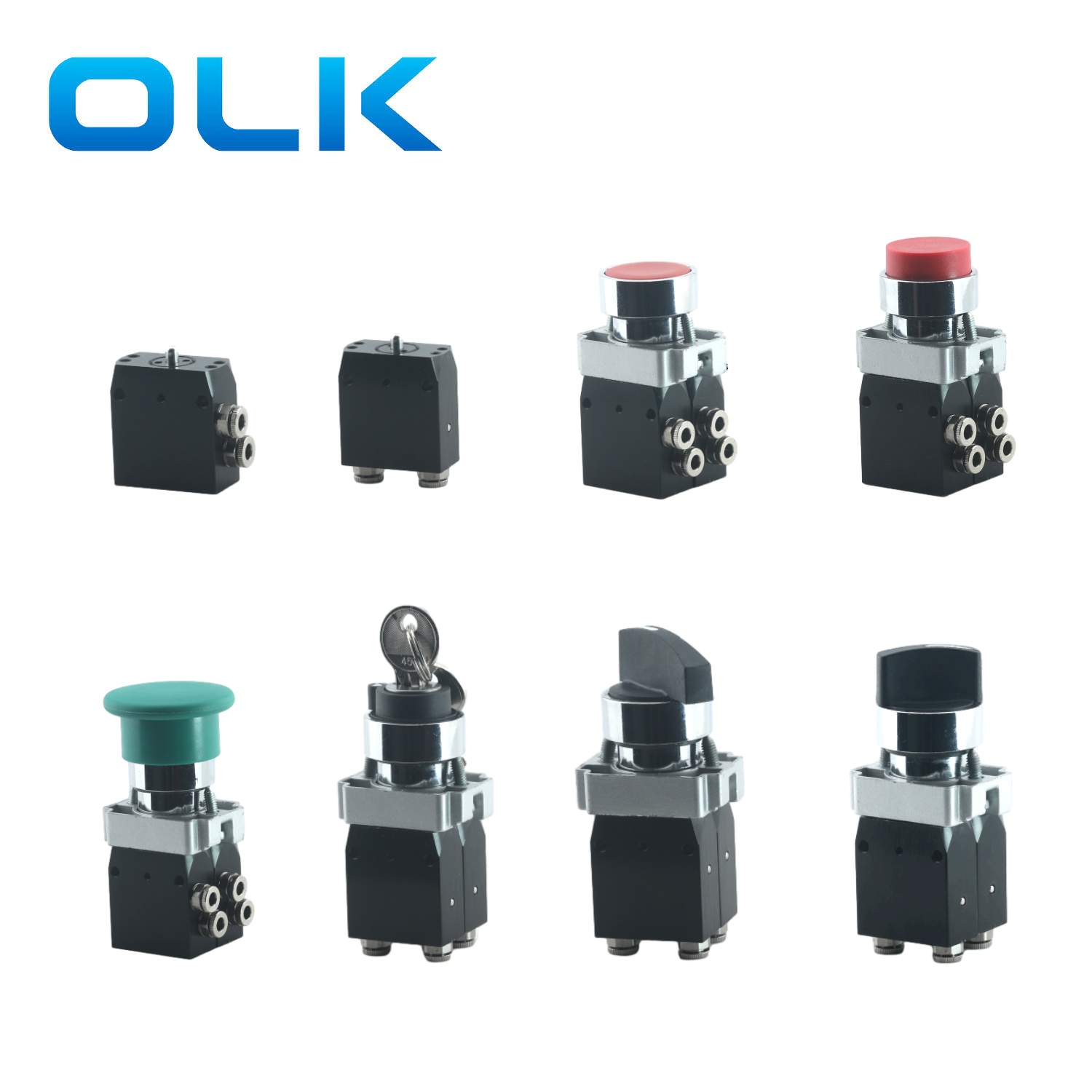

Az OULEIKAI (OLK) 104 sorozatú mikro nyomógomb szelep egy kompakt 3/2 pneumatikus mechanikus szelep, amelyet a pontosság és a hatékonyság érdekében terveztek. Gyakran használják annak felismerésére, hogy valami mozog -e, például egy ajtó vagy ablak kinyitása és bezárása, vagy érzékelje a gépen belül mozgó alkatrészeket. A 3-utas és a kétirányú szelepek NO vagy NC verziókban kaphatók. Az M104-es szelep különféle gombkapcsolóval választható. Besides Három helyzet választható hosszú karos kapcsolókban, rövid kar-kapcsolókban és kulcskapcsolókban. A két helyzetben lévő, három helyzetben tartott és három helyzetű pillanatnyi.
Könnyű alumínium ötvözet teste biztosítja a tartósságot, miközben megőrzi a karcsú, modern kialakítást.

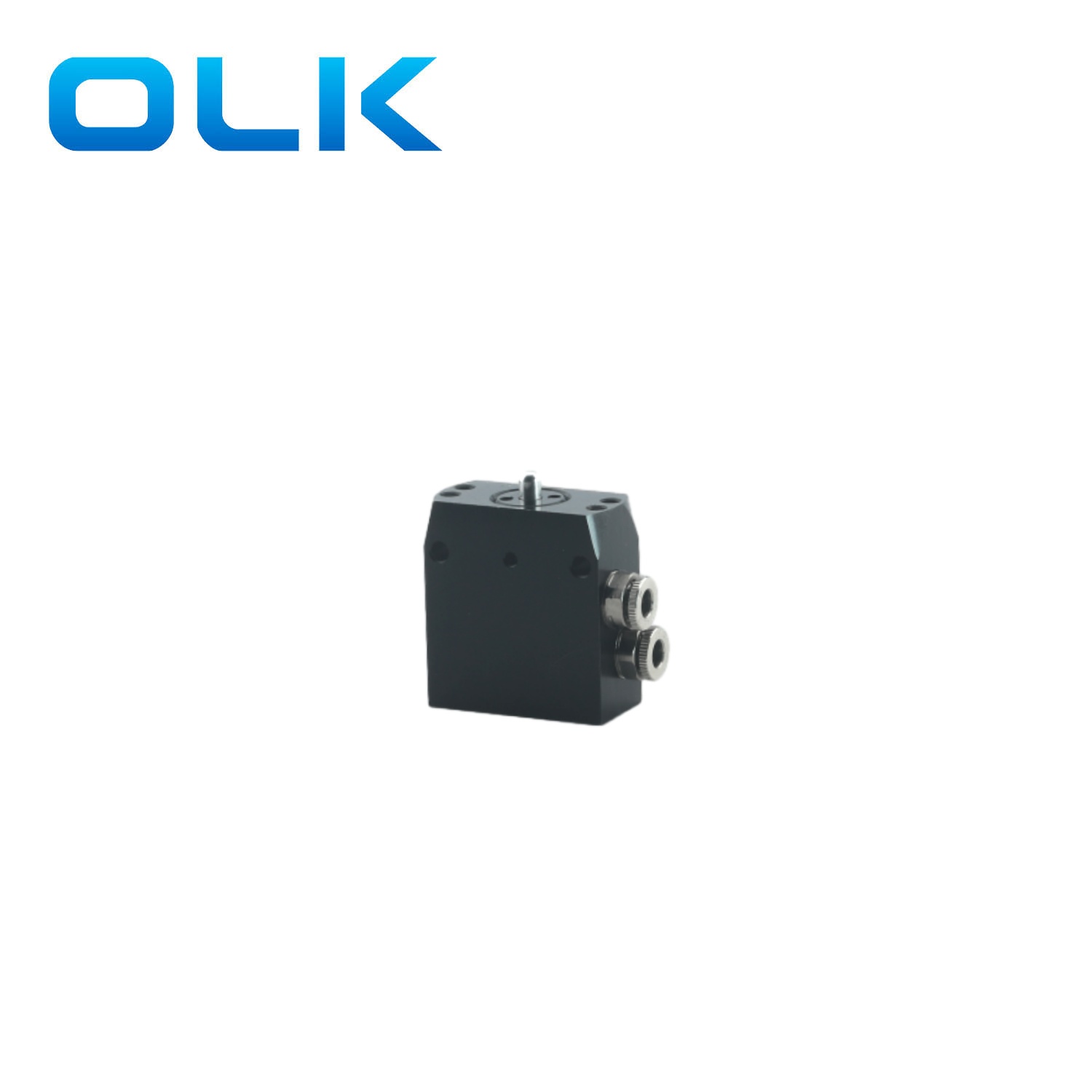

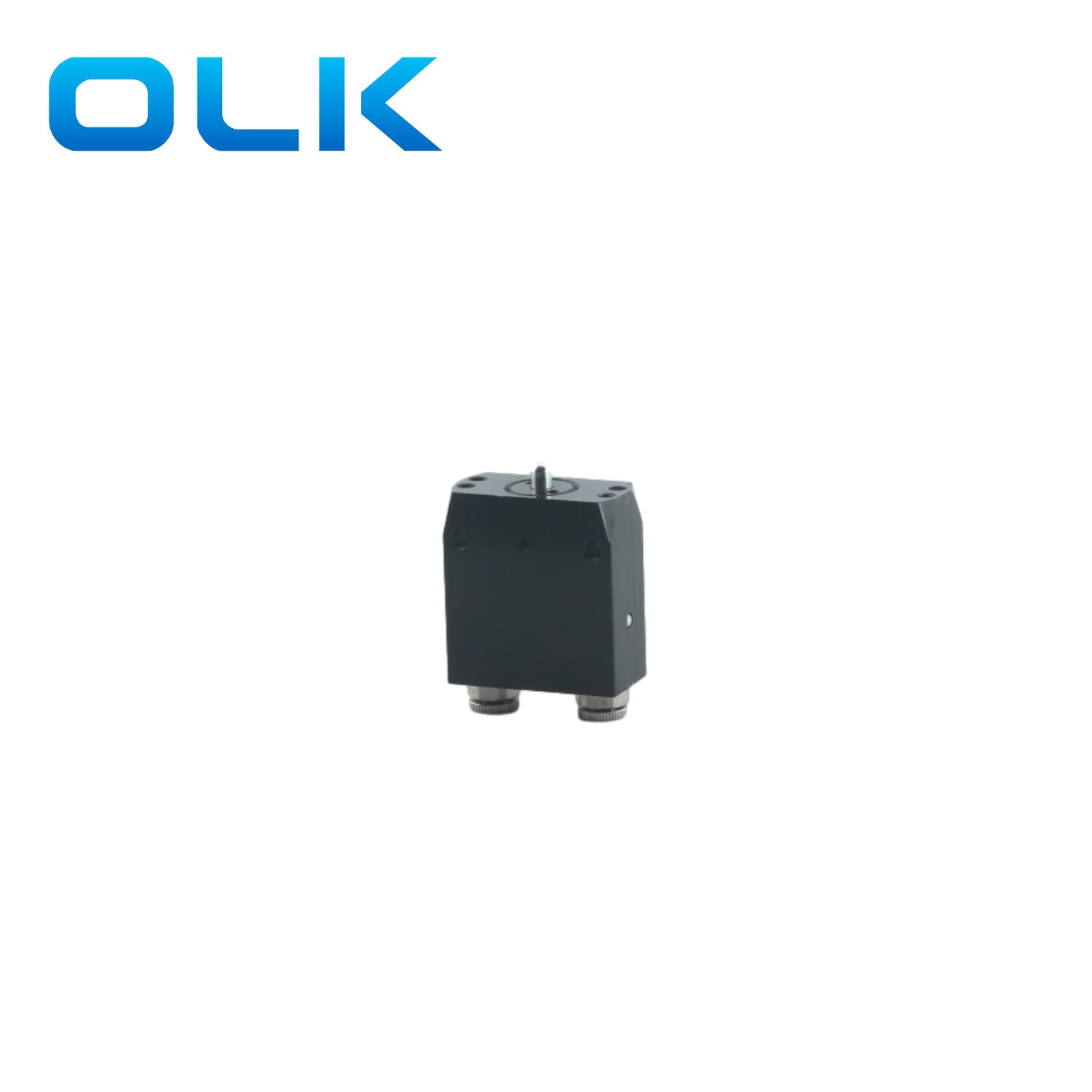

3 Way 104 sorozatú mikro nyomógomb két konfigurációban érhető el: oldalsó és alsó port, rugalmas telepítési lehetőségeket kínálva a különböző alkalmazásokhoz.
A további kényelem érdekében a beépített csatlakozás-csatlakozó szerelvények lehetővé teszik a gyors és gondtalan csövek csatlakozásait, kiküszöbölve a további adapterek vagy szerelvények szükségességét. Tapasztalja meg a zökkenőmentes és hatékony pneumatikus oldatot a 104 -es sorozatú mechanikus szeleppel!

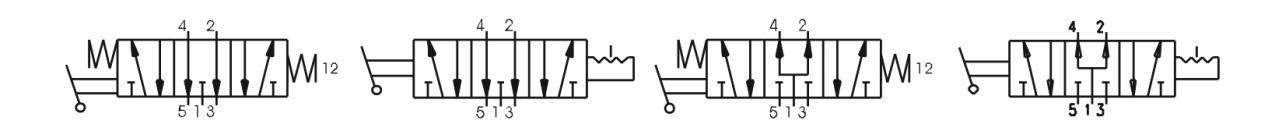

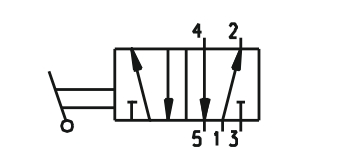

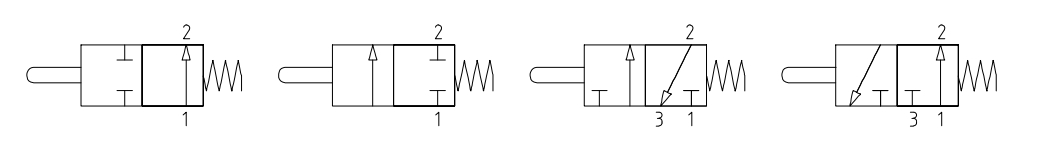

M104 sorozat szimbóluma:
|
Megrendelési kód |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MODELL: |
Portok száma |
Működtető típus |
Gombos szín |
Port típus |
Funkció |
|||||
|
104 sorozatú mikroszelep |
22: 2 2. helyzet |
Blank: alaptípus |
1: Piros |
L: Side Port |
ÉV |
|||||
|
32: 2 3. helyzet |
623: Sík gomb típusa |
2: Fekete |
P: Alsó port |
C: NC |
||||||
|
623: Convex gomb típusa |
3: Zöld |
|||||||||
|
625: Gomba gomb típusa |
4: Sárga |
|||||||||
|
627: Hosszú karkapcsolók |
||||||||||
|
628: Kulcskapcsolók típusa |
||||||||||
|
630: Rövid kar kapcsolói |
||||||||||
| Megrendelési kód | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MODELL: | Portok száma | Működtető típus | Gombos szín | Port típus | ||||
| 104 sorozatú mikroszelep | 52: 2 pozíció 5way | Blank: alaptípus | 1: Piros | L: Side Port | ||||
| 622: lapos gomb típusa | 2: Fekete | P: Alsó port | ||||||
| 623: Convex gomb típusa | 3: Zöld | |||||||
| 625: Gomba gomb típusa | 4: Sárga | |||||||
| 627: Hosszú karkapcsolók | ||||||||
| 628: Kulcskapcsolók típusa | ||||||||
| 630: Rövid kar kapcsolói | ||||||||
| Megrendelési kód | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MODELL: | Portok száma | Beír | Működtető típus | Port típus | ||||||
| 104 sorozatú mikroszelep | 53: 3 5. helyzet | 32: kipufogó központ | 627: Hosszú karkapcsolók | 0: Három helyzet pillanatnyi | L: Side Port | |||||
| 33: Nyomásközpont | 628: Kulcskapcsolók típusa | 1: Három helyzetben tartott kapcsoló | P: Alsó port | |||||||
| 630: Rövid kar kapcsolói | ||||||||||
104. sorozat mikro nyomógomb szelep általános paraméterek
|
működő közeg |
Air (40 μm feletti szűrőn keresztül szűrve) |
|
Funkció |
Nem, NC |
|
Hatékony nyílást |
Φ2.5 |
|
csatlakozó |
4 mm -es tolás a csatlakozóban |
|
Port átmérőjű |
G1/8 |
|
Pozíciók száma |
2/2 vagy 3/2 út |
|
Normál áramlási sebesség nl/perc |
90nl/perc |
|
Maximális működési nyomás |
10 bár |
|
Munkahőmérséklet ° C |
'-5∼70 ℃ |
|
Testi anyag |
alumíniumötvözet |
|
M104 szelep - Rendelési összefoglaló gomb típusokhoz |
||
|

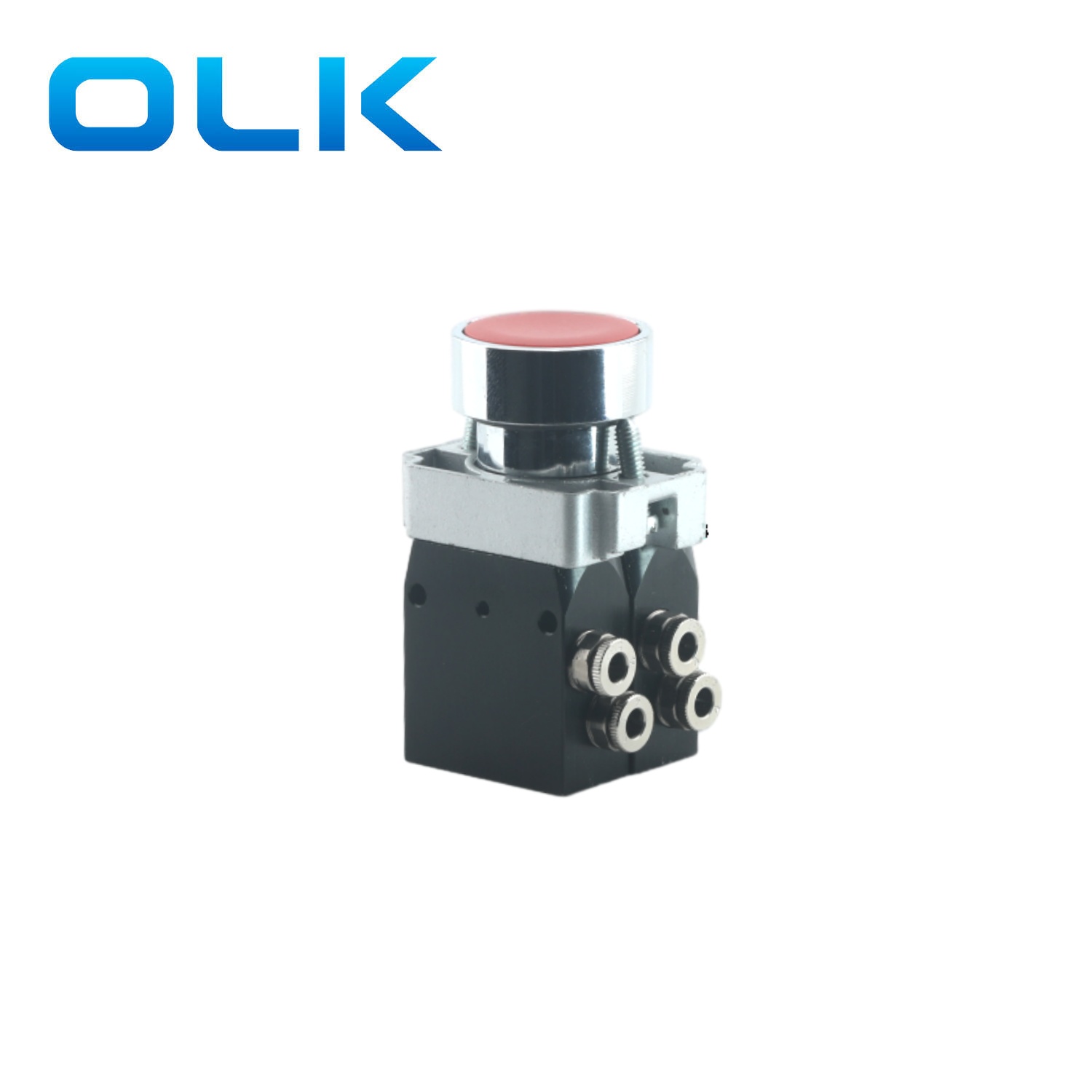

622: lapos gomb típusa |
M104. 622. 1 |
1: Piros |
|
M104. 622. 2 |
2: Fekete |
|
|
M104. 622. 3 |
3: Zöld |
|
|
M104. 622. 4 |
4. Év |
|
|

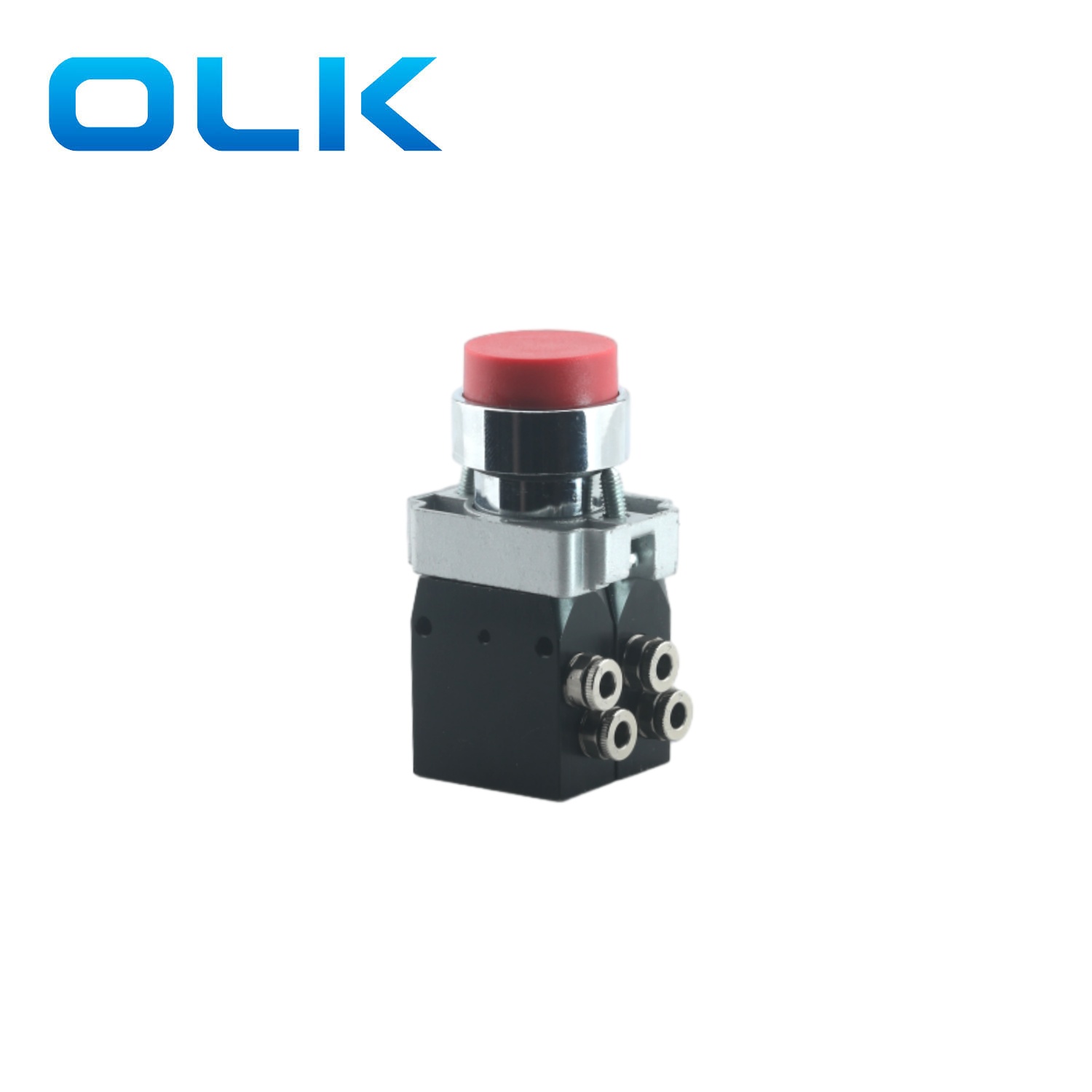

623: Convex gomb típusa |
M104. 623. 1 |
1: Piros |
|
M104. 623. 2 |
2: Fekete |
|
|
M104. 623. 3 |
3: Zöld |
|
|
M104. 623. 4 |
4. Év |
|
|

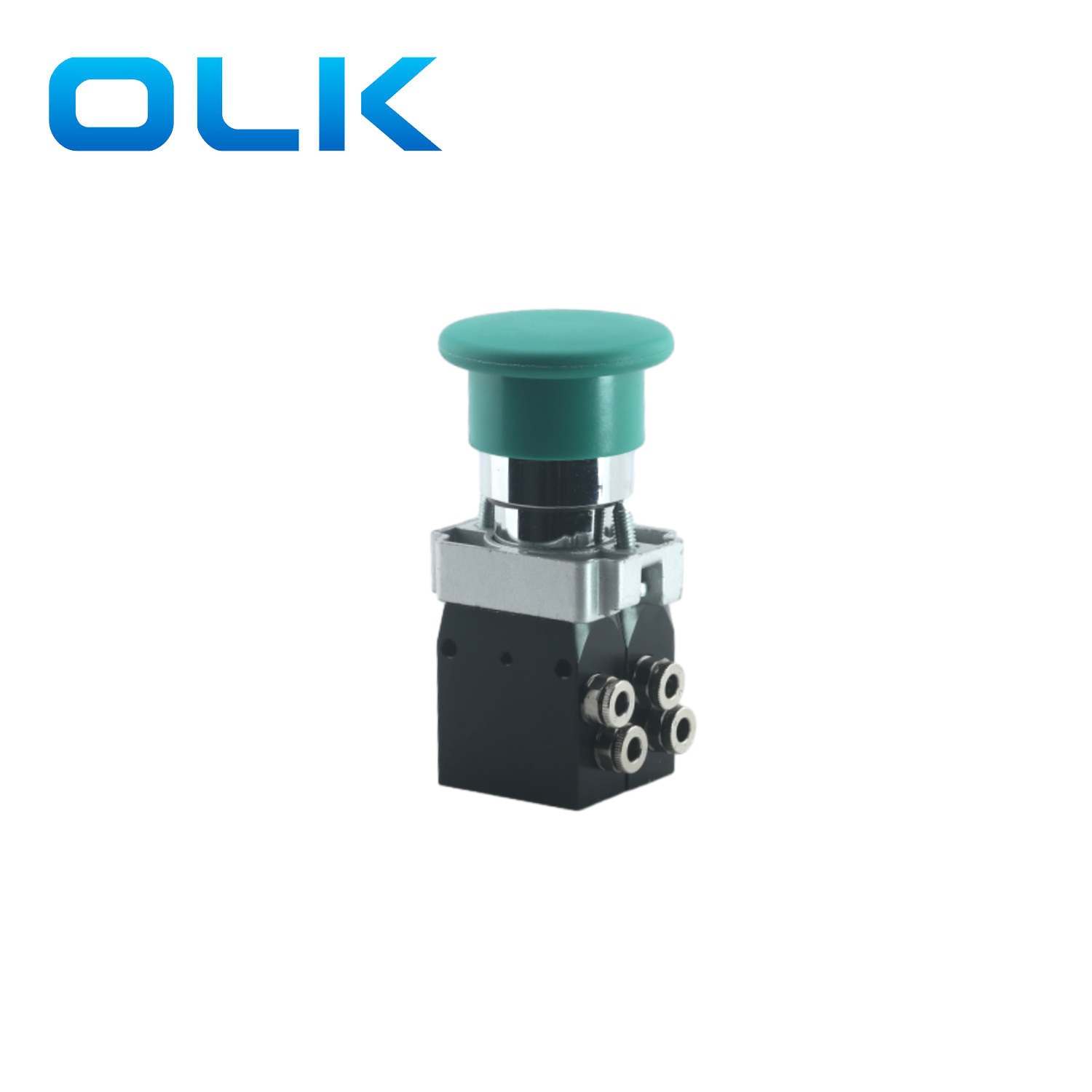

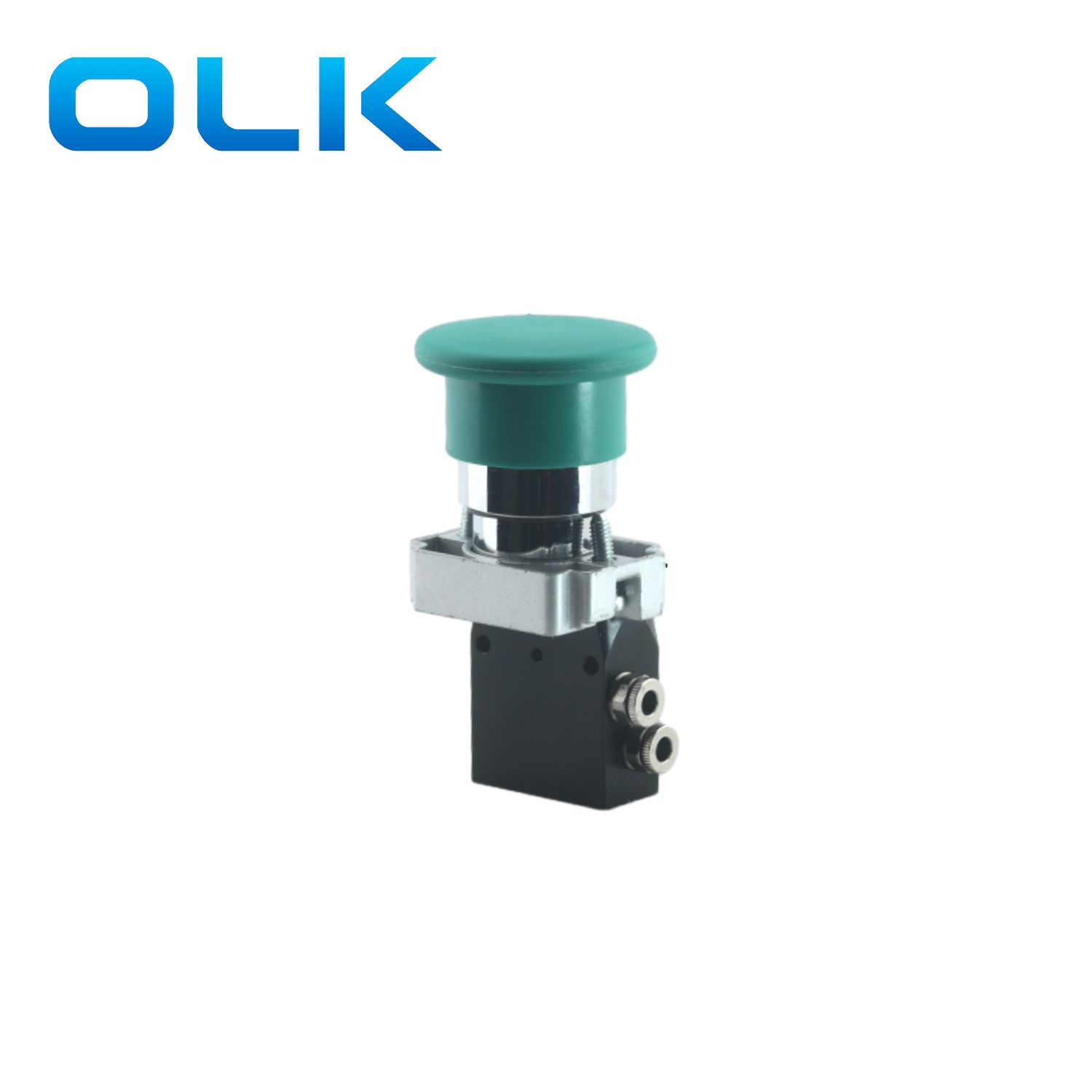

625: Gomba gomb típusa |
M104. 625 |
|
|
627: Hosszú karkapcsolók |
M104. 627 |
Két helyzetben tartott kapcsoló |
|
M104. 627.0 |
0: Három helyzet pillanatnyi |
|
|
M104. 627.1 |
1: Három helyzetben tartott kapcsoló |
|
|

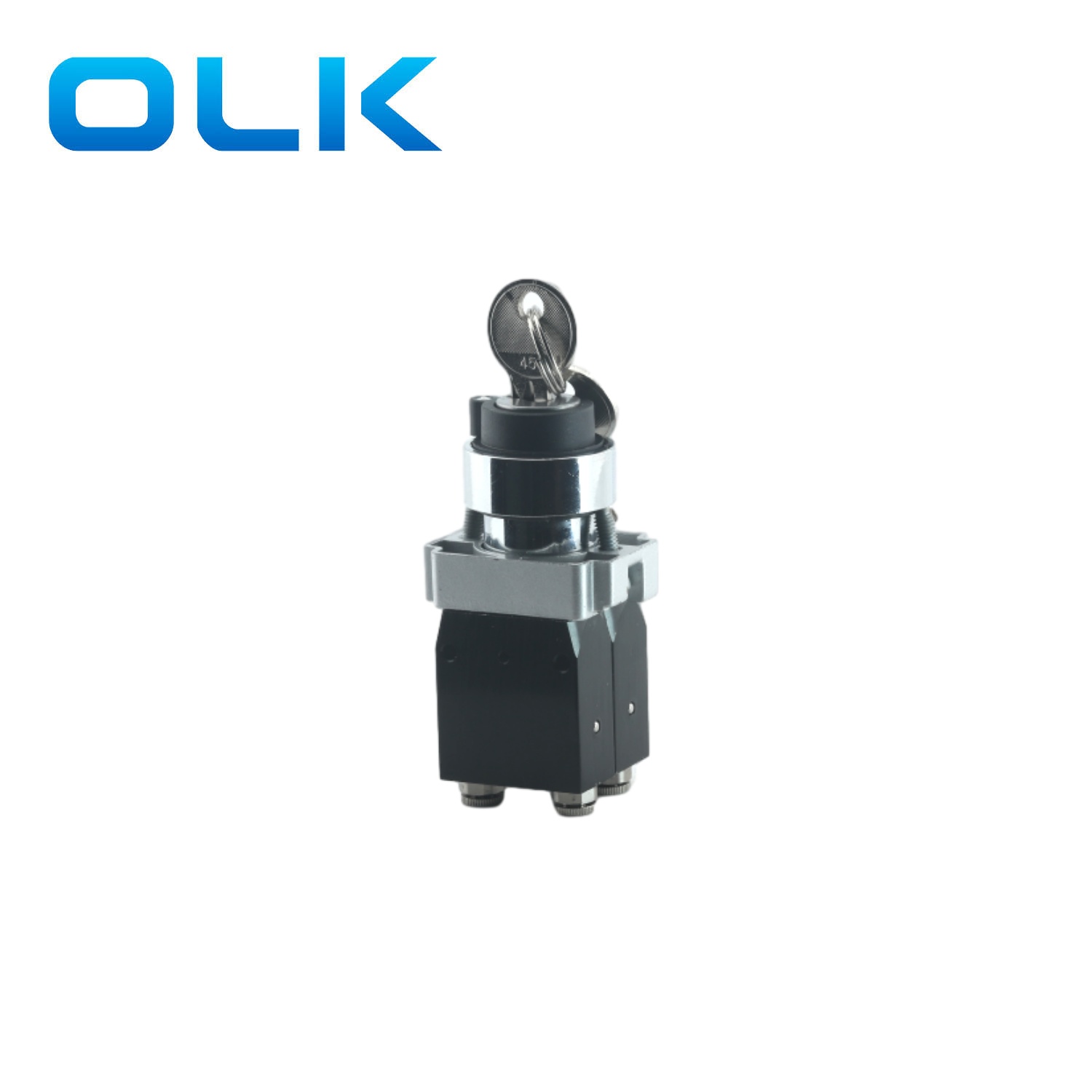

628: Kulcskapcsolók típusa |
M104.628 |
Két helyzetben tartott kapcsoló |
|
M104.628.0 |
0: Három helyzet pillanatnyi |
|
|
M104.628.1 |
1: Három helyzetben tartott kapcsoló |
|
|

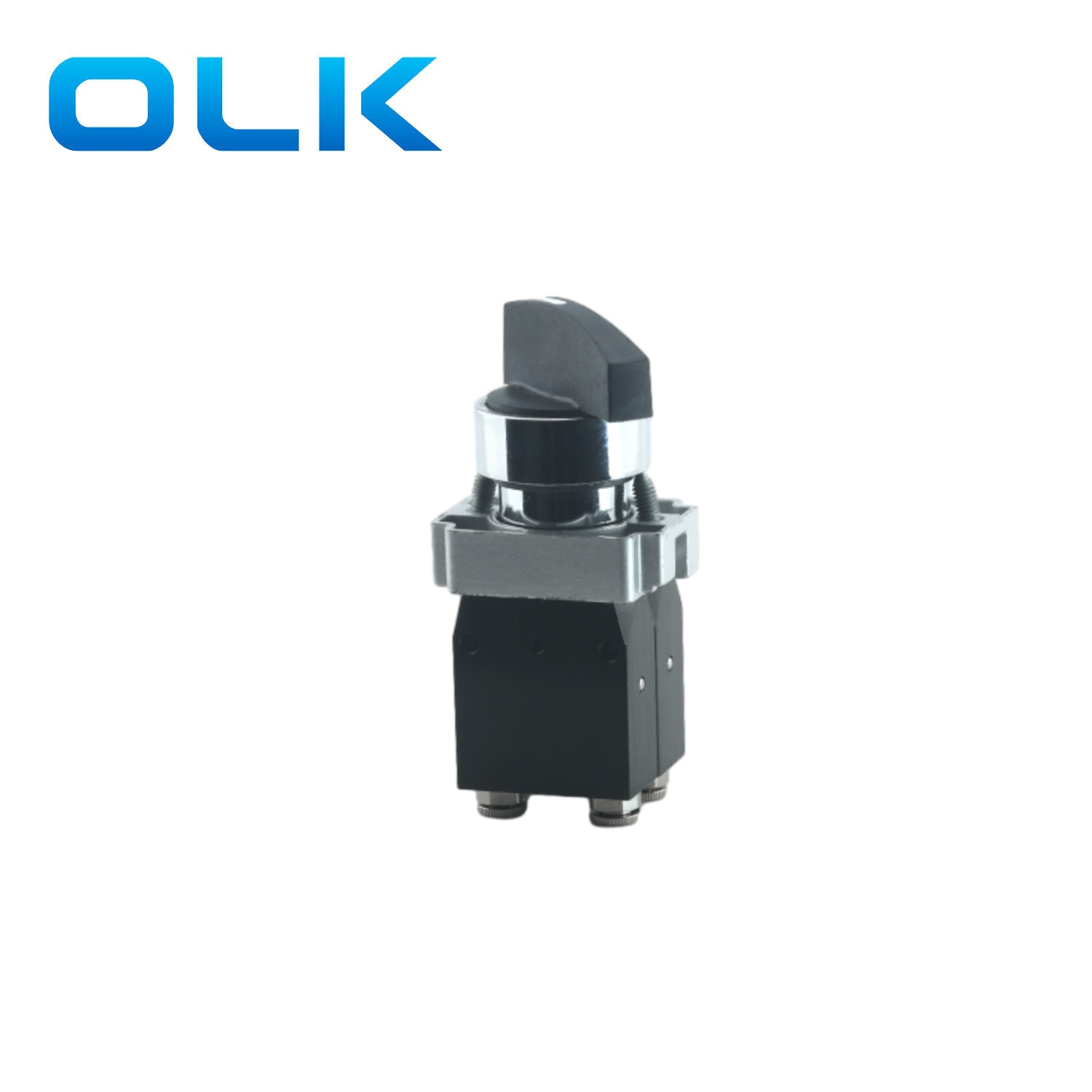

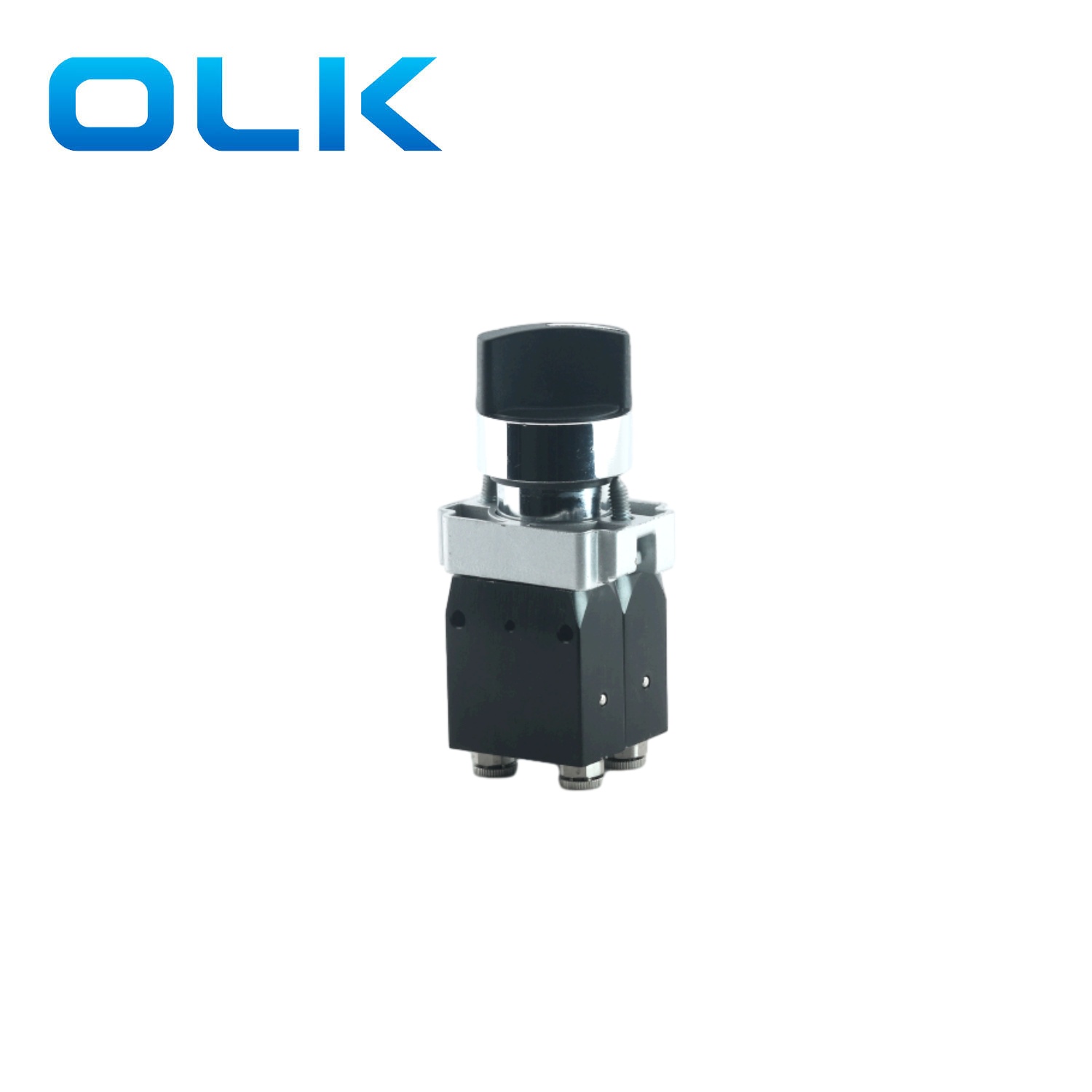

630: Rövid kar kapcsolói |
M104.630 |
Két helyzetben tartott kapcsoló |
|
M104.630.0 |
0: Három helyzet pillanatnyi |
|
|
M104.630.1 |
1: Három helyzetben tartott kapcsoló |
|
|
Rögzítőpanel |
M104.00 |
|
