AIRTAC TYPE M5 sorozat 5/2 utas mechanikus gombszelep, amelyet az OLK pneumatikus cég gyártott. Az M5 mechanikus szelep egy csúszóoszlopos szerkezet. A kipufogónyílások a szeleptesten találhatók. Az M5 gombszelep könnyebben beszerelhető a hangtompító a zaj és a környezetszennyezés csökkentése érdekében .Az M5 sorozatú mechanikus gombvezérlő szelep 5 utas, míg az M5-210 G1/8 és G1/4 interfészt kínál szálak.
szimbólum:
Rendelési kód
M5
PM
210
06
R
Gomb típusa
Kód
PORT MÉRETE
Gomb színe
M5:M típusú
B: Alap típus (M5B)
110:110 sorozatú egyetlen vezérlés
100:06:G/18
PL:PIROS
C: Hosszú fogantyú típusa (M5C)
210:210 sorozatú egyetlen vezérlés
200:06:G1/8
PP/PF/PM/HS: PIROS, ZÖLD, FEKETE
D: Rövid fogantyú típus (M5D)
200:08G1/4

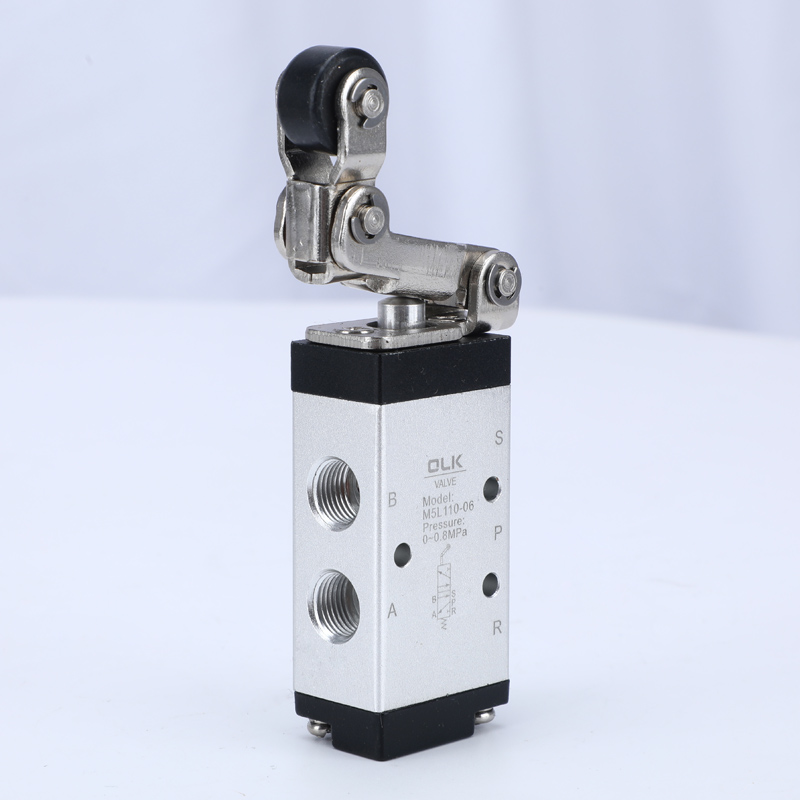

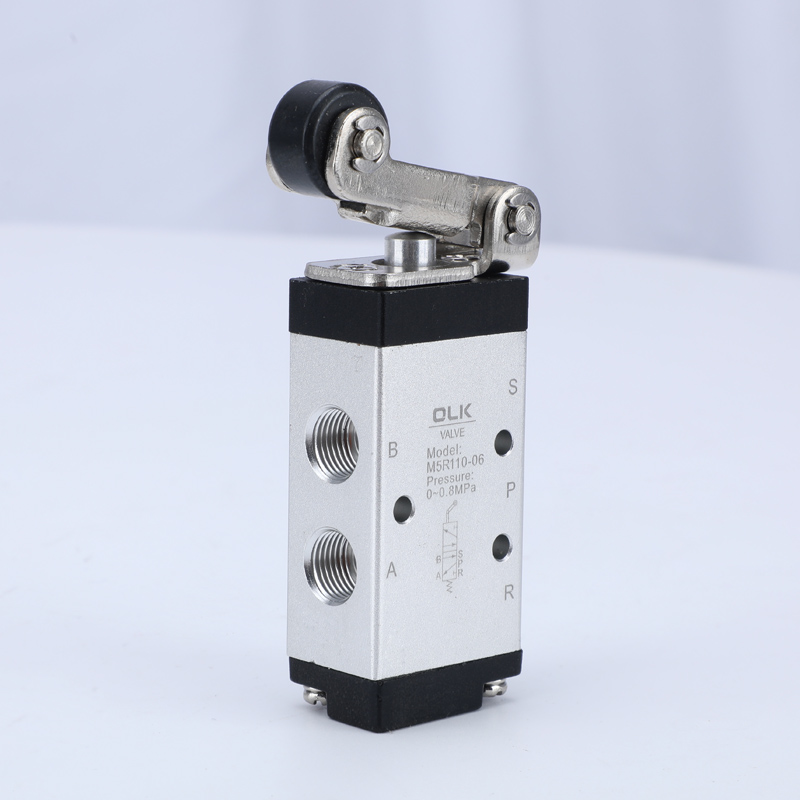

R: Görgőkar típusa (M5R)
L: egyirányú görgőkar típus (M5L)
Y: billenőkar típusa (M5Y)
PM: Gombafejes gomb típusa (M5PM)
PP: Emelt fejű gombtípus (M5PP)
PF: lapos fejű gombtípus (M5PF)
PL: Vészleállító ütőgomb típus (M5PL)

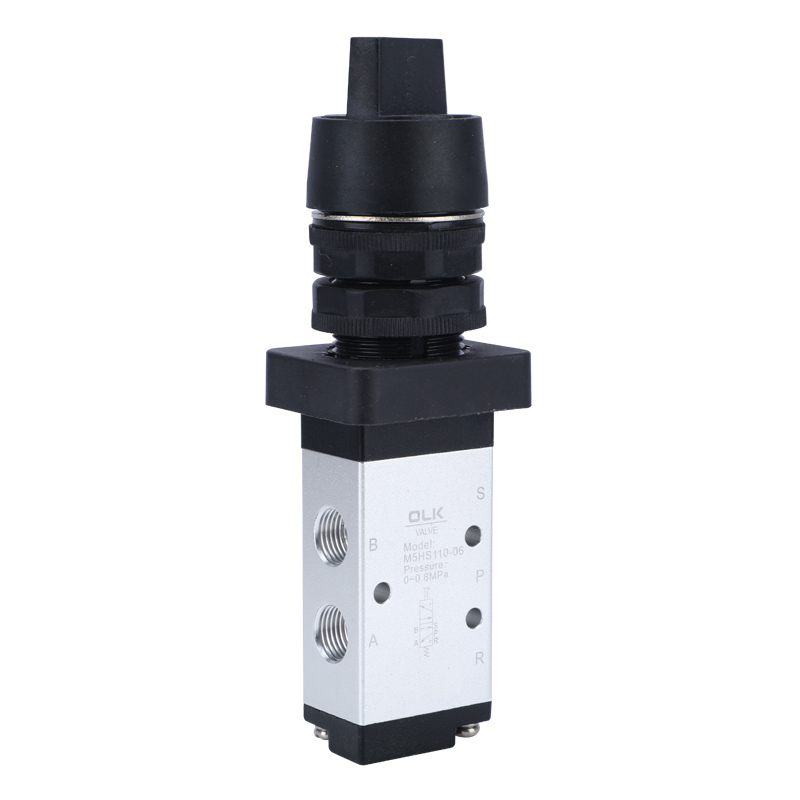

HS: Választótípus (M5HS)

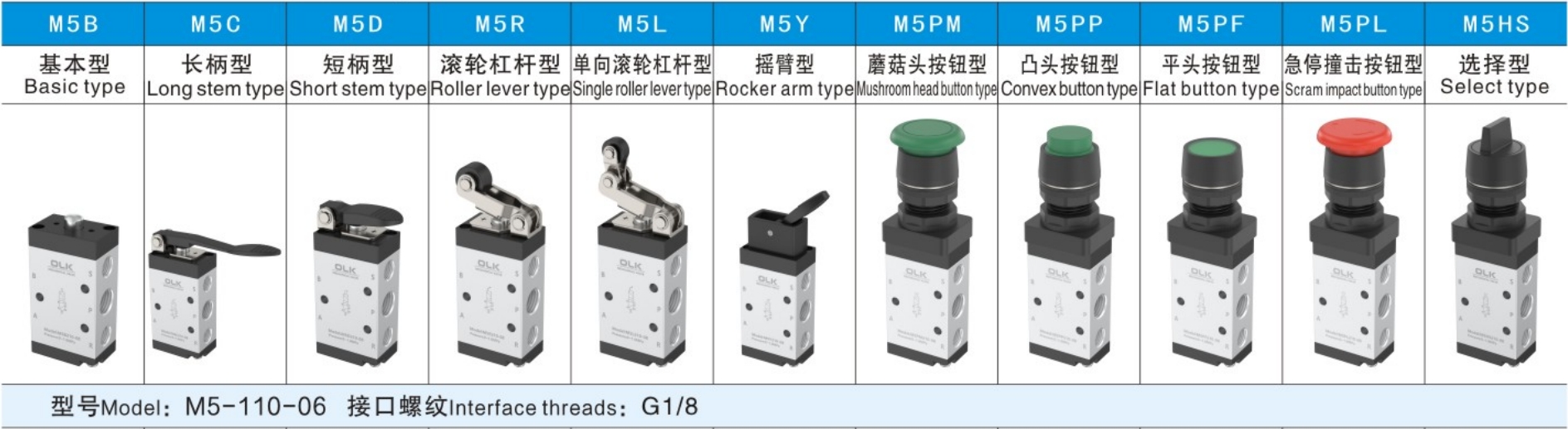

- Alap típus (M5B)

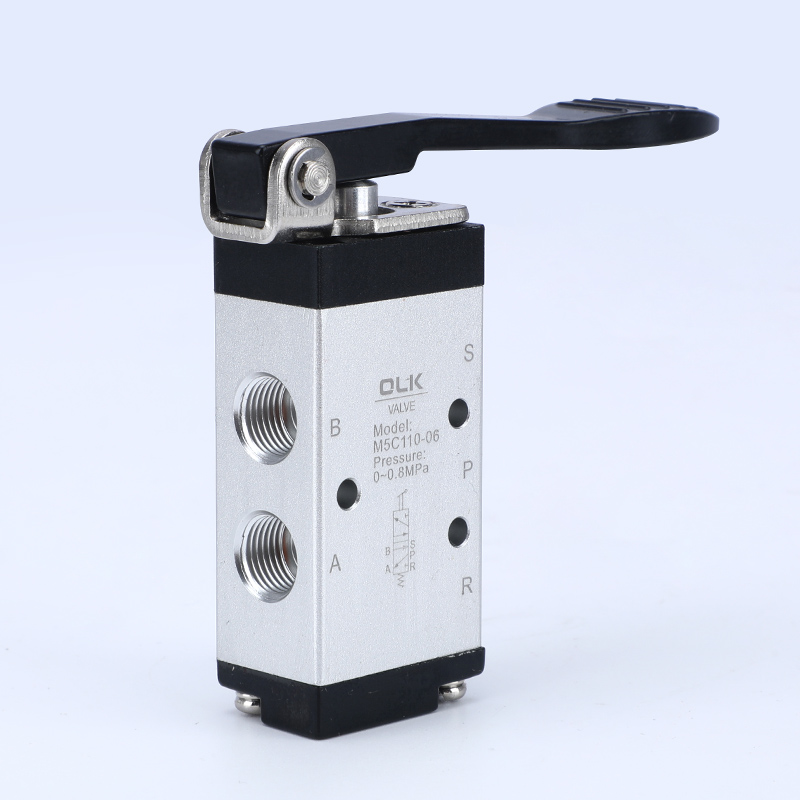

- Hosszú fogantyú típus (M5C)

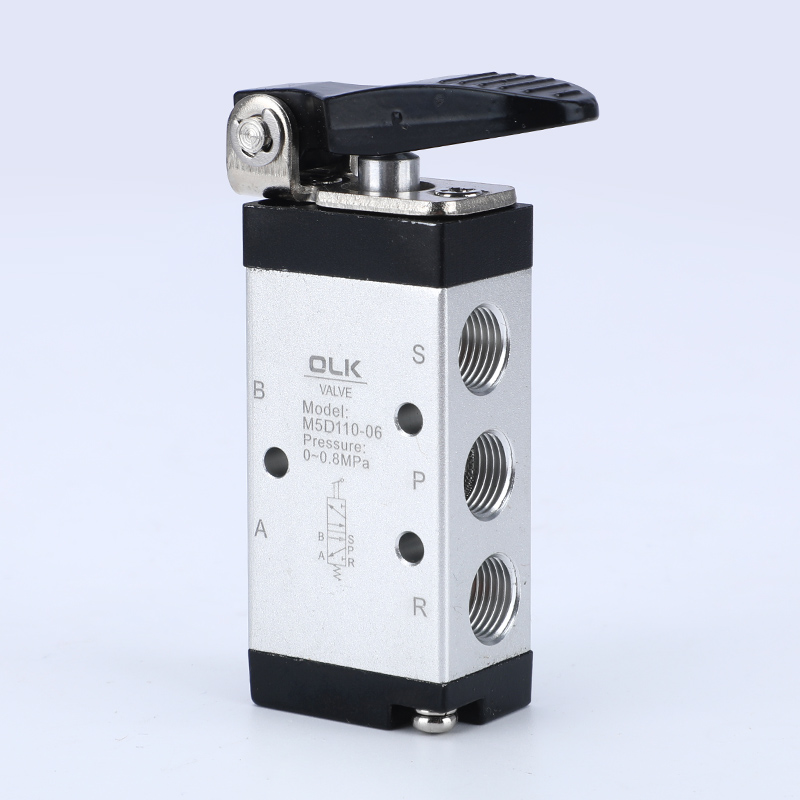

- Rövid fogantyú típus (M5D)
- Görgőkar típus (M5R)
- Egyirányú görgőkar típus (M5L)

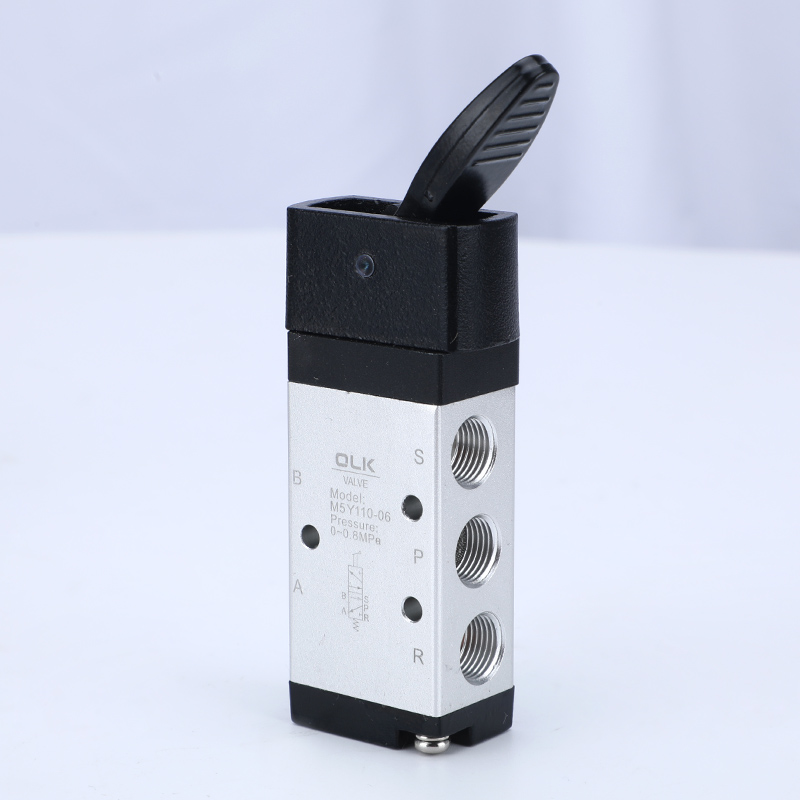

- billenőkar típus (M5Y)

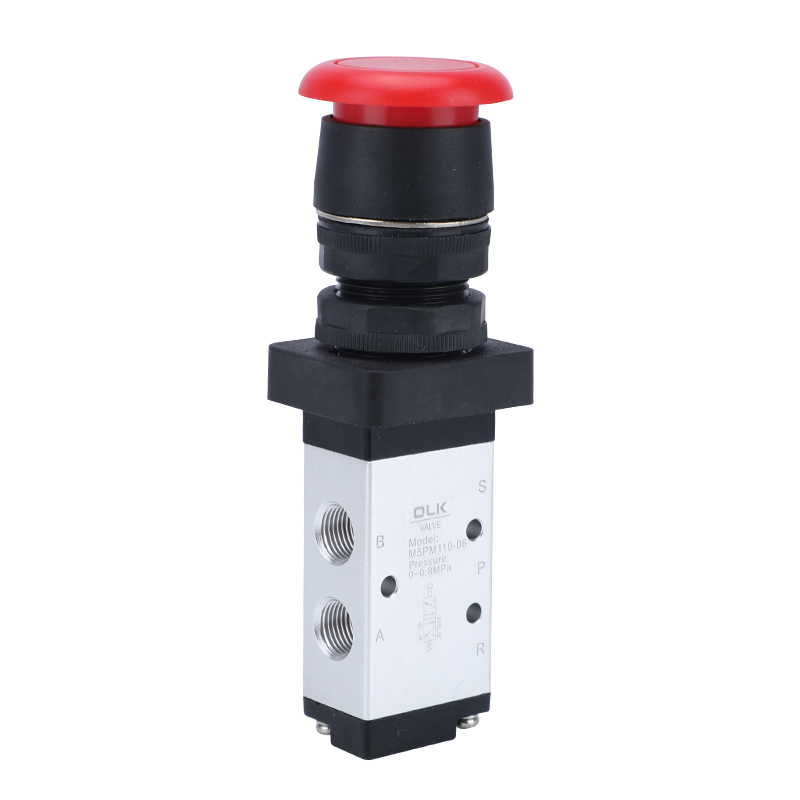

- Gombafejű gombtípus (M5PM)

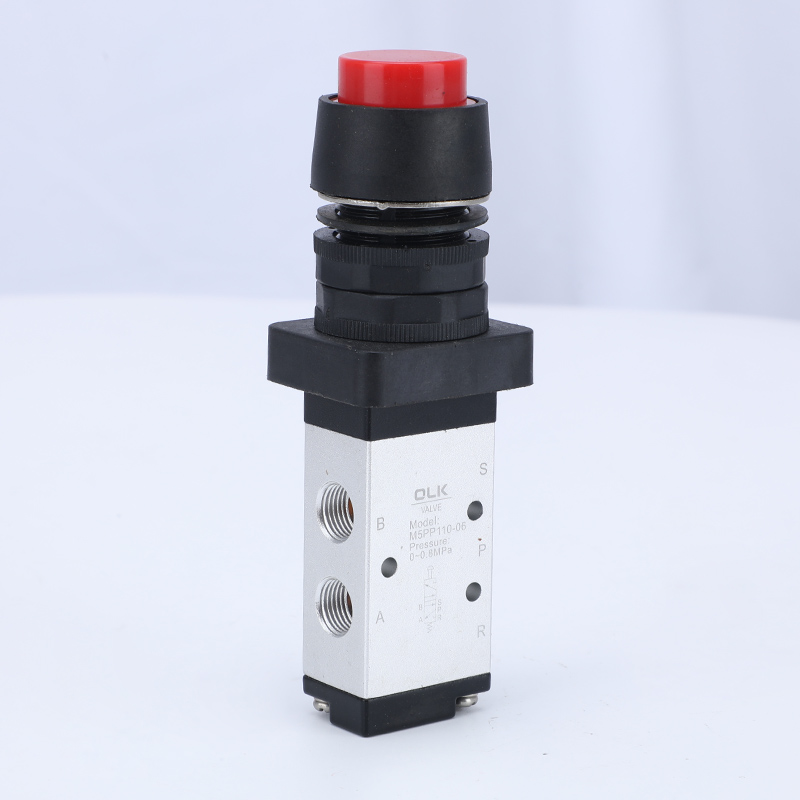

- Emelt fejű gombtípus (M5PP)

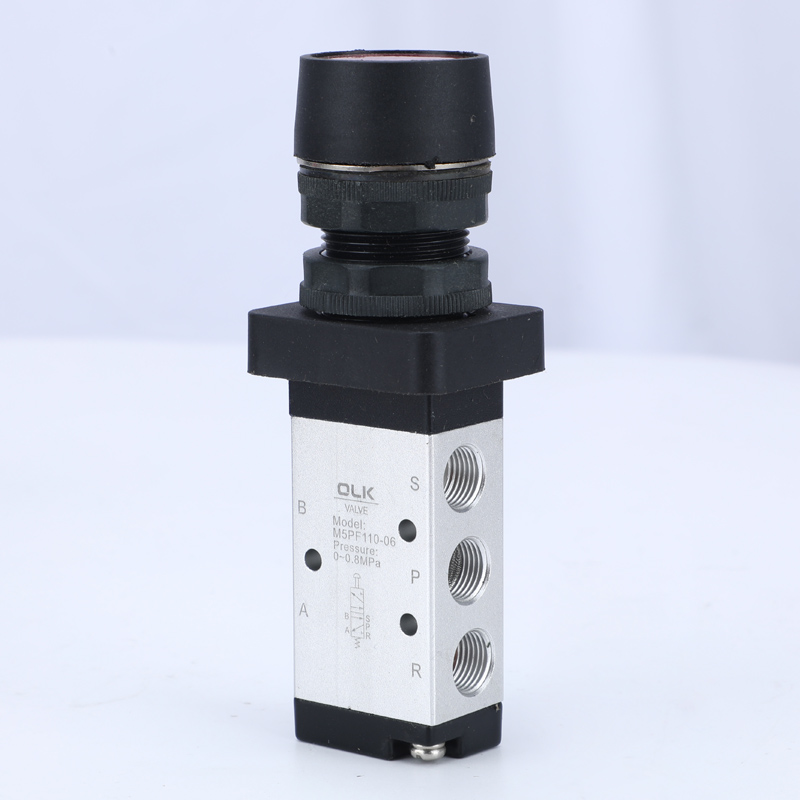

- Lapos fejű gombtípus (M5PF)
- Vészleállító ütőgomb típus (M5PL)
- Választó típusa (M5HS)
A PM, PP és PF típusoknál három gombszín közül választhat: piros, zöld és fekete.
1. A kipufogónyílások a karosszérián találhatók, megkönnyítve a hangtompítók felszerelését a zaj és a környezetszennyezés csökkentése érdekében.
2. Az M5B, M5R, M5L sorozatok külső erőket igényelnek a kapcsoláshoz, amelyeket külső mechanizmusok biztosítanak, alkalmasak helyzetérzékelésre vagy löketkapcsolókra.
3. Az M5C,M5D,M5Y,M5PF,M5PM,M5PP,M5PL,M5HS sorozatok manuálisan működtethetők különféle szerkezeti vezérlőfejekkel a kényelem érdekében különböző körülmények között.
4. Csúszóoszlop szerkezete, a vezérlőerőt nem befolyásolja az üzemi nyomás (azaz nincs ellennyomás-hatás), belső gyűrűs tömítés a jó tömítésért, rugalmas kapcsolás.
5. Nincs szükség olajkenésre.
6. Több pozíciós telepítés a könnyű használat érdekében.
7. Az M5C, M5D, M5Y, M5R, M5L sorozatú vezérlőfejek fémből készülnek, biztosítva a hosszú élettartamot, valamint a nagyobb megbízhatóságot és stabilitást.
|
munkaközeg |
Levegő (40 μm feletti szűrőn átszűrve) |
|
Akció |
Külső közvetlen színészi játék |
|
Port átmérő |
05:M5,06:G1/8,08:G1/4 |
|
pozíciók száma |
2 pozíció 5 út |
|
kenés |
szükségtelen |
|
Üzemi nyomástartomány MPa (psi) |
0-1,0 (~145) |
|
Garantált nyomásállóság |
1,5 MPa (215 psi) |
|
Üzemi hőmérséklet °C |
-20-70 |
|
Keresztmetszeti terület mm² (CV érték) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Test anyaga |
alumínium ötvözet |
Óvintézkedések
1) A vezérlőelem műszaki műanyagból készült, és csak kézi működtetés megengedett. Ne használjon fém ütést a szelep kapcsolásához.
2) Az M5B, M5C, M5D, M5PM, M5PF és M5PP sorozat automatikusan visszaáll. Az M5Y, M5HS és M5PL kézi szelepek manuálisan alaphelyzetbe állnak. Az M5PL kincses pozícióba való benyomása után a forgatógombot el kell forgatni a visszaállításhoz.
3) Ügyeljen a hátrameneti löketre. Ha bármilyen külső erő hatására a szelep megfordul, az alap irányváltó löket nem haladhatja meg a vezérlőlöket táblázatban megadott irányváltó lökettartományt, ellenkező esetben a szelepház károsodását okozza.
4) Az M5L egyirányú görgős szelep csak egy irányba tud kapcsolni (jobbról balra ütve). Érvénytelen ütközés a másik irányba (balról jobbra ívelt).
5) A vezérlőfej-kombináció külön rendelhető.
Cím
Zhengtai Road, Xinguang Industrial Zone, Liushi, Yueqing, Wenzhou, Zhejiang, Kína.
