Általánosságban elmondható,PU csőlégkompresszorokra vannak felszerelve gázszállításhoz. Funkcionálisan víz és egyéb folyadékok szállítására is képes, de a PU csövek korrózióállósága nem különösebben erős.
Rendelkezésre álló felszerelések: pneumatikus berendezések, légkompresszor, pneumatikus szerszámok, légszivattyú, léghenger, vágógép, permetező berendezés, hegesztő berendezés, ipari robot, csomagológép, környezetszabályozó berendezések, párásító, poreltávolító berendezés, szellőztető rendszer, permetező rendszer, hűtőberendezések. Laboratóriumi és orvosi berendezések: laboratóriumi műszerek, analizátorok, orvosi gázberendezések, levegőmintavevők. Járművek és gépek: gépjármű-karbantartó berendezések, pneumatikus felfüggesztési rendszerek, mezőgazdasági gépek automatizálási gyártóberendezései: összeszerelő sorok, szállítószalag-rendszerek, vizsgálóberendezések, egyéb berendezések: italtöltő gépek, élelmiszer-feldolgozó berendezések, ballonfelfújók, homokfúvó berendezések.
PU levegőtömlő széles körben használt automatizálási berendezésekben.
| PU (poliuretán cső) | PA (nylon cső) | PE (polietilén cső) | Gumi cső | Fonott megerősített tömlő | Ultra rugalmas cső | PU lapos tömlő | |
| Jellemzők: | A leggyakrabban használt levegőtömlő, rendkívül rugalmas Jó, sima felületű, alacsony belső ellenállással. | Nagy keménység, jó merevség, képes megőrizni alakját | Puha anyag, félig átlátszó, olcsó. | Természetes vagy szintetikus gumiból készült és fonott réteggel erősítve | PU vagy nejlon cső poliészterből, aramidszálból vagy rozsdamentes acélhuzalból fonott külső erősítőréteggel, amely jobb nyomásállóságot és mechanikai szilárdságot kínál. | Speciális anyagok és eljárások alkalmazásával a rugalmasság messze meghaladja a hagyományos PU-csövekét | A csőtest lapos, és több csővezeték párhuzamosan integrálható. |
| Előny | Jó rugalmasság, kopásállóság, csavarásállóság, könnyű, könnyen feltekerhető és felszerelhető | Nagy nyomásállóság, magas hőmérséklet-állóság (110 °C-ig), kiváló olaj- és vegyszerállóság, és nem könnyen oxidálódik | Olcsó ár, jó alacsony hőmérséklet-állóság és korrózióállóság (sav, lúg). | Kiváló rugalmasság, elnyeli a rezgéseket és erős időjárásálló. | Rendkívül nagy nyomásállóság (akár többszöröse, mint a hagyományos csöveknek), tágulásgátló és jó impulzusteljesítmény | Rendkívül puha, nagyon kis hajlítási sugarú, ellenáll az ismétlődő hajlítási kifáradásnak, és nem könnyen törik el a csomókat. | Helytakarékos, ügyes és szép, könnyen kezelhető több levegőforrás, és megakadályozza az összegabalyodást. |
| Hátrány | A magas hőmérséklettel szembeni ellenállás átlagos (általában -10 ° C ~ + 60 ° C), az olaj- és vegyszerállóság pedig nem olyan jó, mint a nylon csövek. | Gyenge rugalmasság, alacsony hőmérsékleten könnyen törékeny, és nagy helyet igényel a hajlító beépítéshez. | Gyenge nyomásállóság, nem ellenáll a magas hőmérsékletnek, hajlamos az öregedésre és gyenge kopásállóság. | A rendkívül terjedelmes, nagy belső falellenállással és könnyen öregedő műanyag csövek fokozatosan felváltották a modern pneumatikus rendszereket. | Csökken a rugalmasság, nő a hajlítási sugár, és drágul az ár. | Az ár általában magasabb, és a nyomásállóság valamivel alacsonyabb lehet, mint az azonos specifikációjú közönséges csöveké. | A hajlítási irány korlátozott (csak a lapos irány felé hajlítható), az ára viszonylag magas |
| Tipikus alkalmazások: | A legerősebb univerzális, alkalmas a pneumatikus berendezések túlnyomó többségének csatlakoztatására, különösen olyan helyzetekben, amelyek gyakori mozgást és hajlítást igényelnek, például robotkarok és mobil eszközök | Fix telepítés, ahol olaj- és hőmérsékletállóságra van szükség, például csővezetékek szerszámgépek közelében, autógyártás és magas hőmérsékletű berendezések. | Alkalmas alacsony nyomású, ideiglenes gázút-csatlakozásokhoz, vagy nem kritikus területekhez, például vízhez és mezőgazdasági öntözéshez. Ritkábban használják a főáramkörök pneumatikus áramköreiben. | Főleg nehéz berendezésekhez, építőipari gépekhez és olyan alkalmakhoz használják, amelyek nagy rugalmasságot és rezgésállóságot igényelnek. | Használható nagynyomású pneumatikus rendszerekben, légkompresszor kimenetekben, nagy távolságú fő gázellátó csővezetékekben és olyan helyzetekben, ahol gyakran nyomásimpulzusok keletkeznek. | A robottesten belüli vontatási lánc (Tank chain), amely nagyfrekvenciás oda-vissza mozgáson megy keresztül, és rendkívül nagy rugalmasságot igénylő berendezés. | A több végrehajtási komponenssel rendelkező eszközök gázútjának összefoglalása, például központosított csővezetékek a munkaállomásoktól, szelepszigetektől a működtetőkig. |
A poliuretán cső (PU) cső négy színben kapható: kék, átlátszó, piros és kék. Számunkra kényelmes a munkacsövet megkülönböztetni és csatlakoztatni pneumatikus eszközökben. Pontosabban, ez az egyes vállalatok szabványos specifikációitól függ. Egyes cégek például átlátszó csöveket igényelnek a vákuumhoz, kék csöveket a levegő bemenetéhez és narancssárga csöveket a levegőkivezetéshez, hogy megkülönböztessék a különböző csővezetékeket, és megkönnyítsék a gyors hibaelhárítást és a helymeghatározást a levegőkör karbantartása során.

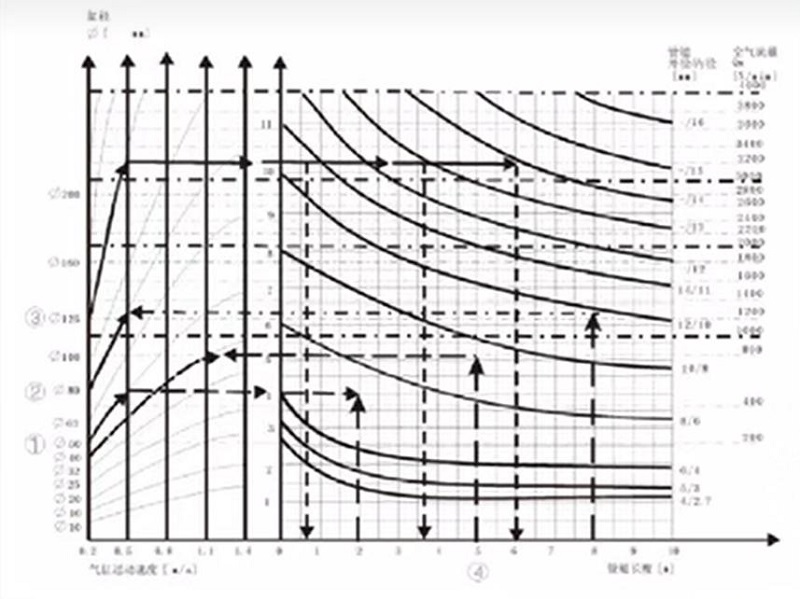

Először is tudjuk, hogy a PU levegőtömlő mérete meghatározhatja az áramlási sebességet. Minél nagyobb a pneumatikus cső, annál erősebb az áramlási kapacitás, ami viszont befolyásolja a léghenger működési sebességét.
Szigorúan véve a választás során olyan paramétereket kell megadnunk, mint a löket, a percenkénti futások száma, a henger átmérője stb. A vonatkozó tapasztalatok alapján azonban a hengerek különböző specifikációi ajánlottak a megfelelő légvezeték-csövek specifikációival együtt.
| Léghenger furat mérete (mm) | Csőméret (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. A szelepes üzemű fővezeték választható valamivel nagyobb csöveket (ami nem eredményez többlet levegőfogyasztást, így nem keletkezik többletköltség az üzemeltetés során).
2. A szelep és a henger közötti csövet azonban a következő elvek szerint kell optimalizálni: ha a cső átmérője túl kicsi, akkor fojtani fog, így korlátozza a henger fordulatszámát; A túlzott csőátmérő azonban stagnálást okozhat, ami növeli a levegőfogyasztást és a feltöltési időt.
3. Figyelembe kell venni a hajlítási sugarat, és nagyon fontos a hajlítási sugár ellenőrzése vonólánc használatakor.
A PU-csövek üzemi nyomása szobahőmérsékleten általában körülbelül 10 kg/cm², bár ez mérettől és modelltől függően változhat. Nagynyomású alkalmazásokhoz a megerősített PU fonott csövek jobb választás. Háromrétegű kialakítással készült – külső PU, középső poliészter fonott erősítés és belső PU – fokozott nyomásállóságot és tartósságot biztosítva. Ezenkívül az ilyen típusú PU-csövek levegő- és vízszállításra egyaránt alkalmasak.
Kiválasztási elv: Felszakítási nyomás ≥ 3 × üzemi nyomás

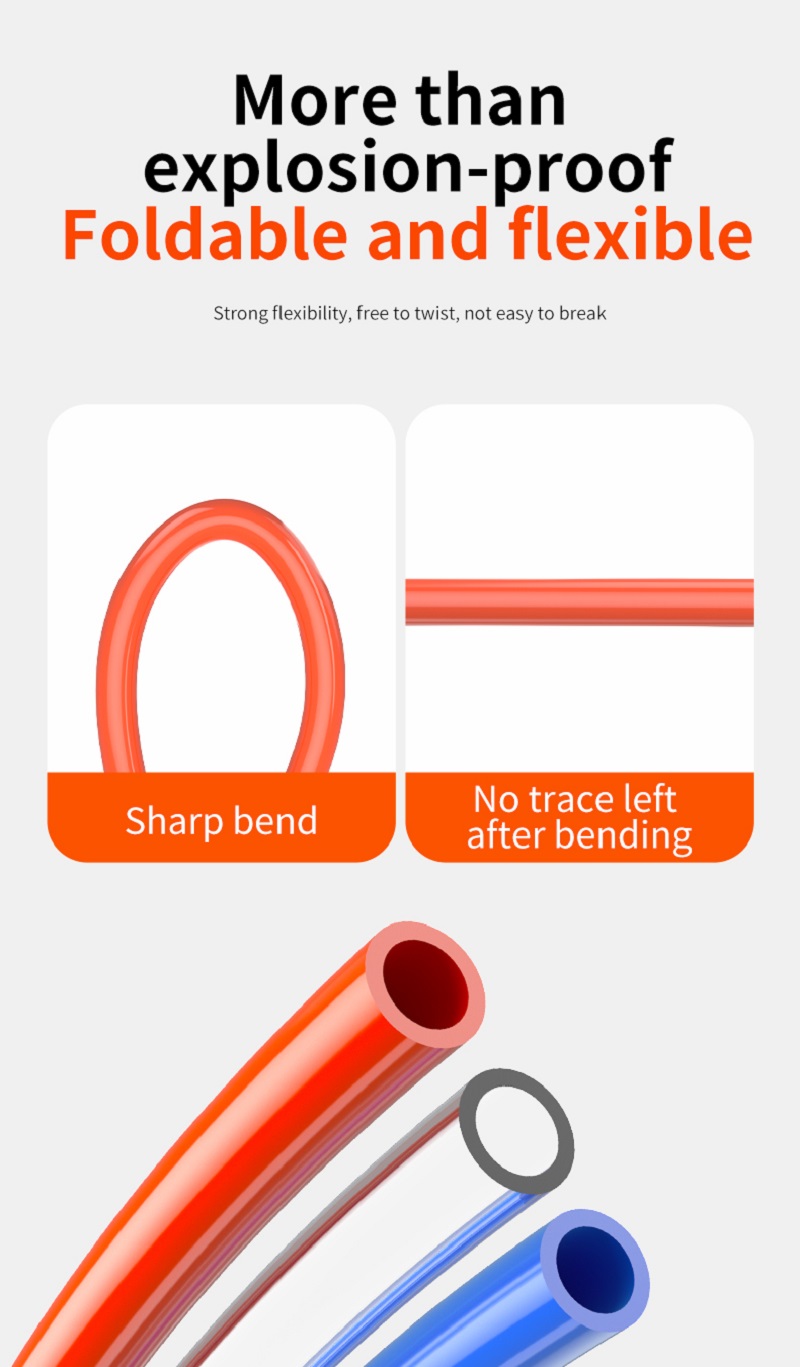

A PU-csövek rugalmassága kritikus szerepet játszik a telepítési térben és a berendezés mozgásában, különösen, ha különböző méretű, például 6 mm-es és 8 mm-es PU-csöveket használnak. A kisebb átmérők, mint például a 6 mm-es PU cső, szűkebb hajlítási sugarat kínálnak, így ideálisak kompakt telepítésekhez, például vezérlőpanelekhez vagy kisméretű automatizálási rendszerekhez, ahol korlátozott a hely. Ezzel szemben a 8 mm-es PU-csövek nagyobb légáramlási kapacitást biztosítanak, és gyakran használják olyan alkalmazásokban, mint a pneumatikus szerszámok vagy nagyobb gépek, ahol mind a rugalmasság, mind az áramlási teljesítmény szükséges. Az olyan dinamikus rendszerekben, mint a robotkarok vagy csomagológépek, a kiváló minőségű poliuretán csövek egyenletes mozgást biztosítanak meghajlás nélkül, javítva a hatékonyságot és meghosszabbítva az élettartamot. A megfelelő méret kiválasztása közvetlenül befolyásolja a rendszer teljesítményét és a telepítés hatékonyságát.
puhább, ellenáll a hajlításnak, gyorsan visszapattan hajlítás után, kevésbé hajlamos az eltömődésre hajlítás közben, automatizálási rendszerekre specializálódott, berendezések elakadásmentes irányítása
A PU csövek keménysége általában 60A és 95A között van, az anyagképlettől és az alkalmazástól függően. A 60APU csőpuha és könnyen hajlítható, alkalmas a gyakori mozgást igénylő jelenetekhez; A 95A-es PU cső keményebb és alkalmas olyan helyzetekre, amelyek nagy nyomást vagy hosszú távú rögzítést igényelnek. Kiválasztáskor a rugalmasságot és a merevséget kell egyensúlyba hozni a tényleges igényeknek megfelelően.
①. Anyagarány: A poliuretán lágy és kemény szegmenseinek aránya közvetlenül befolyásolja a keménységet, és az arány beállítása megváltoztathatja a cső jellemzőit.
②. Adalékok: Bizonyos töltőanyagok vagy lágyítók hozzáadása jelentősen megváltoztathatja a keménységet, például szilícium-dioxid hozzáadása, ami növelheti a merevséget.
③. Gyártási folyamat: Az olyan folyamatparaméterek, mint az extrudálási hőmérséklet és a hűtési sebesség, szintén finom hatással lehetnek a végső keménységre.
·Dinamikus alkalmazás: Gyakori hajlítási forgatókönyvek esetén (például mechanikus karú gázellátás) ajánlatos 60A és 75A közötti tömlőket választani a kifáradási repedések elkerülése érdekében.
·Magas nyomású környezet: A nyomószilárdság biztosítása érdekében nagynyomású folyadékok szállításakor ajánlott kemény csöveket használni 85A vagy nagyobb.
Kopásállósági követelmények: Olyan helyzetekben, ahol húzódás vagy súrlódás tapasztalható a talajon, ideálisabb a 80 A körüli kiegyensúlyozott keménység.
①. Ellenőrizze a keménységet és azonosítsa a 85-95A-t. Nyáron a 98A keménysége nem lágyul meg könnyen magas hőmérsékleten; Télen 95A keménység, hideg télen nem könnyen edzett. A túl lágyra könnyű feldühödni; Túl kemény és hajlamos a repedésre
②. Csípje meg a cső falát egyenletesen, buborékok nélkül. Ha becsípődéskor üreges vagy homorú szőr van, az hibásnak minősül
③. Ellenőrizze a rugalmasságot. 90 fokos hajlítás után másodpercek alatt visszapattan. Ha a visszapattanás lassú és gyűrődések maradtak, ezeket nem szabad használni
④. Ellenőrizze a belső átmérőt, és válassza ki a megfelelő specifikációt a berendezés nyomásának megfelelően. Ha a belső átmérő nem megfelelő, az befolyásolja a teljesítményt
A kompresszorokból származó sűrített levegő magas hőmérsékletű. A rövid távú használat rendben van, de a hosszú távú használat a tubus megduzzadását vagy szétrepedését okozhatja. Légtartályokhoz, hűtőkhöz és légszűrőkhöz ajánlott használni.
A műhelyekben a PU-csöveket gyakran tekercselik, húzzák, és érintkezhetnek korrozív folyadékokkal. Ezek a tényezők károsíthatják a cső felületét, felgyorsíthatják az öregedést és lerövidíthetik az élettartamot. Cserélje ki időben a csöveket, vagy használjon OLK nagynyomású fonott PU csöveket.
A spray-festés magas hőmérsékletet, korrozív festékeket és nyomás alatti csőhúzást foglal magában, ami szétrepedéshez vezethet. Kövesse a csőnyomás-hőmérséklet táblázatot, tartsa a nyomást biztonságos határokon belül, és fontolja meg az OLK nagynyomású fonott használatátPU csövek.
A normál egyenes csatlakozások, ívek és pólók mind csatlakoztathatók
Igen, a pneumatikus cső színe és a rajta lévő jelölések testreszabhatók
