A mechanikus gombvezérlő szelepünk lehetővé teszi a folyadékáramlási sebesség pontos ellenőrzését, így ideális választás az alkalmazásokhoz, amelyek precíziós folyadékszabályozást igényelnek. A szelep mechanikus gombvezérlővel rendelkezik, amely megbízható és könnyen használható interfészt kínál a folyadékáramlás beállításához.
A mechanikus vezérlő irányú szelep egy olyan szelepfajta, amelynek nincs szüksége elektromos jelre. De a mechanikai erőre támaszkodik az orsó szabályozásához. A működési mód szerint az alaptípus, a közvetlen hatású, görgő típus, az oldalsó görgő típus, a kargörgő típus, az állítható rúd típus, az állítható kargörgő típus és a típusok osztályozása. Általában folyamatosan alkalmazzák a folyamatos műveletekben, a nagymértékben automatizált berendezésekben, és korlátozzák a gyártósorok gépeinek tevékenységeit.
|
Szimbólum |
Szeleptípus |
Működési módszer |
Jellemzők |
Alkalmazás |
OLK mechanikus szelepmodell |
|
|

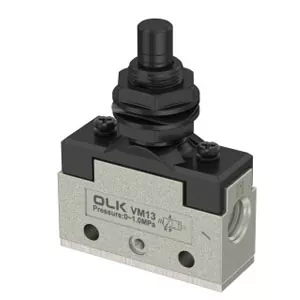

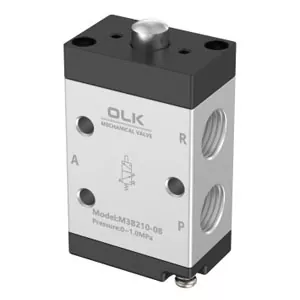

Alaptípus mechanikus szelep |
Állítsa vissza a szelepmagot, ha nincs külső erő; Amikor a nyomó rudat külső erő nyomja meg, a nyomórúd érintkezik a szelepmaghoz, és lezárja az R-portot, majd nyomja meg a szelepmagot, hogy a P-A csatlakoztatva legyen |
Egyszerű művelet, nyomja meg a váltást, engedje fel a visszaállítást |
Általában a berendezések beindításához, a kézi vezérléshez és az egyszerű határkapcsolóhoz használják |
JMJ -00, JM322, MV522, MV322, Mov321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3b-06, M3B- 08, M3B-110-06, M3B-210-06, M3B-210-08, M5B-1110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

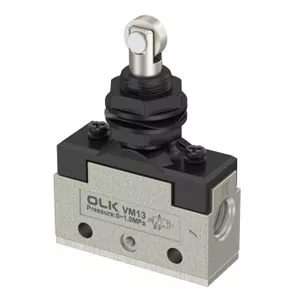

Egyenes dugattyú typechanikus szelep |
Közvetlen erő az orsóra |
Nem tud ellenállni a magas axiális erőnek |
· Ha a munkadarab fentről lefelé esik.
· A függőleges emelési mechanizmus észleli a véghelyzetet. · A felső határ észlelése. |
VM130-01-05, VM132-M5-05 |
|
|
Görkorlungermechanikus szelep |
A szelep lengő rúdjának tetejére hengerrel adunk hozzá. Az ütközés blokkjának tangenciálisan érintkezve a henger mentén, majd a henger továbbítja az erőt a tolórúdra |
Hengerkar -szelep állítható hengerkar rugalmas indító szöggel és erős alkalmazkodóképességgel. Ledukálja az erőt az orsóra, meghosszabbítja a szelep élettartamát, megbízhatóbb |
Általában használják a vonal szállításához, az automatikus szerszámokhoz, a hengerlövés észleléséhez és a korlátozáshoz. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|
Váltókar típusú szelep |
Húzza a thetoggle leverleft-et és jobbra kézzel, hogy a szelepmagot két helyzet között válthassa, hogy megvalósuljon/visszafordítson |
Váltáskar -tervezés a gyakori váltáshoz |
Pneumatikus szerszámkészítő szerelvény, kis gyártóberendezések, berendezések üzembe helyezési szakasza, kézi kapcsolóhenger akcióhoz |
CM3Y-06, VM130-01-08 |
|
|

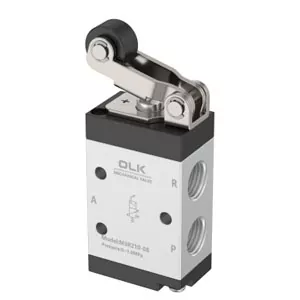

Hengerkart mechanikus szelep |
Használja a kart, hogy növelje a nyomó rúd lefelé mutató nyomását |
Kétirányú trigger: A henger a szeleptest tetején található, és mindkét oldalon a mechanikus mozgás kiválthatja a szelepet. A viszonzó mozgáshoz alkalmas: Különösen alkalmas a lineáris diákra és a tolórúd mindkét végére, hogy jeleket indítson a viszonzó mozgás során. |
A gyártósor utazási korlátja, az automatikus viszonzó észlelés és a mechanikai kapcsolatok. |

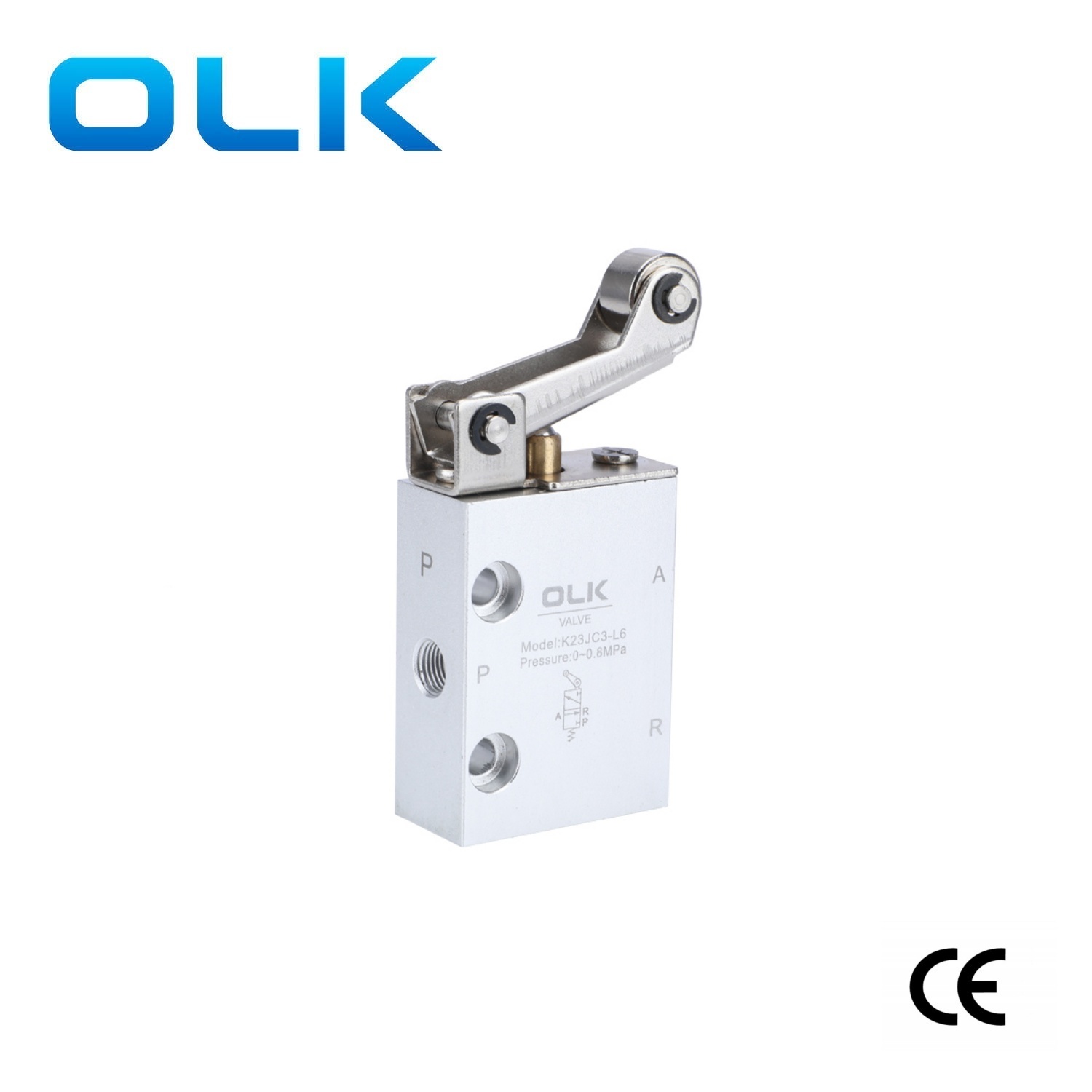

JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01 1, VM133-M5-01, VM230-01-01, VM430-01, 201 S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23jc3-L6, xq250612, xq23 0612, xq250412, xq230412, S3R-M5, S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

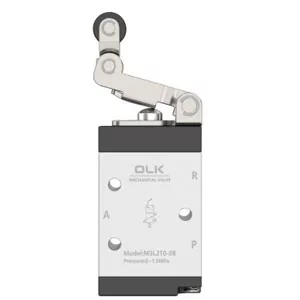

Egyirányú görgős kar típusú mechanikus szelep |
Amikor a mechanikus ütközési blokk előrehalad, a szelepmagot lefelé nyomják. Az ütközési blokk áthalad a hengeren, és a szelepmag a rugós erővel visszatér. Amikor az ütköző blokk visszatér, mivel a fején lévő kis kart meghajolhatják, a szelepmag nem mozog, amikor a henger visszatér, és a szelep nem fordított. |
A szelep kimeneti kimeneti impulzusjelét használják a hurokban lévő akadályjel kiküszöbölésére a hurok egyszerűsítésére |
· A mozgás irányának korlátozására irányuló elrendezés, pl. lehetővé téve, hogy a munkadarab csak egy irányba nyomja a ravaszt.
· Automatikus etetési rendszer, hogy megakadályozzák a kiváltást a fordított mozgás esetén.
· Biztonsági ellenőrzési helyek a félrevezetés kockázatának csökkentése érdekében. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S, S, S, S, S, S. 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
Az OLK egy kínai pneumatikus gyártó, amelynek legszélesebb mechanikus szelepei és nagy készlete van a gyors szállításhoz. 22 éves műszaki tapasztalattal az OLK Team OEM/ODM szolgáltatást nyújt. Testreszabhatunk a szeleptesteket, különféle gombos lehetőségeket kínálhatunk, és hozzáadhatunk UV lézer logót egy finomabb márkanévhez.
· Ha mechanikus szelepet használnak, az ütköző blokk érintkezési felülete és a henger dőlési szöge 30 ° vagy 45 °. Az ütközési blokk maximális sebessége eltérő a különböző működési mechanizmusok esetében, amelyeket meg kell figyelni.
· A hengerblokknak a mechanikus szelep megnyomásának ideje meghaladnia kell a mechanikus szelep kapcsolási idejét, így a hengersebesség nem lehet túl gyors; Ha túl gyors, akkor növelni kell az ütközési blokk hosszát.
· Ne használjon megállóként mechanikus szelepeket.
