SC sorozatú standard henger

Model:SC 80X80

Üdvözöljük tőlünk az SC sorozatú szabványos hengerek nagykereskedelmében, az ügyfelek minden kérésére 24 órán belül válaszolunk. Az Ouleikai (OLK) a professzionális gyártó, szeretnénk Önnek SC sorozatú hengereket kínálni, és a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25-1000 mm
Action:
Kettős színészi játék
Cushion:
Állítható légpárna
Working Pressure:
0,1-1,0 MPa (14-145 Psi)

Kérdés küldése

termékleírás

Az OLK kínai gyártó és beszállító, aki főként SC sorozatú standard hengert gyárt sok éves tapasztalattal. Remélem, hogy üzleti kapcsolatot építhet ki Önnel. Az SC sorozat szabványos pneumatikus hengereit könnyű anyagokból, például alumíniumötvözetből gyártják, ami csökkenti a súlyt, ami segít javítani a berendezés működési hatékonyságát. Kompakt kialakítás és kis méret jellemzi őket, lehetővé téve a beépítést korlátozott helyekre, és alkalmasak helyszűke forgatókönyvekre. Az ISO 15552 szabvány szerinti hengerekhez képest az SC sorozat azonos átmérőjű hengerei kisebb hosszúságúak. Párnázásuk simább.

A rendelkezésre álló különböző méretekkel és modellekkel megfelelnek az automatizált gyártósorok, csomagológépek és robotalkalmazások igényeinek, beleértve az olyan funkciókat, mint a lineáris tolás és forgatás.

Az OLK, mint egy pneumatikus gyártó Kínában, különböző átmérőjű és löketű hengereket tud tervezni és gyártani az ügyfél részletes követelményei és tényleges igényei szerint. Ezenkívül felszerelhetők hengerelemekkel, például CA, CB, karimákkal és szerelvényekkel. Az SC sorozatú szabványos pneumatikus hengerek versenyképes árat kínálnak, és magasabb költséghatékonyságot biztosítanak az ügyfeleknek.

OULEIKAI SC sorozatú szabványos henger alumíniumötvözet anyagból A termék jellemzői

SC sorozatú standard henger jellemzői:

1. Cégünk szabványos pneumatikus hengere.

2. A dugattyútömítés speciális kétoldalas tömítőszerkezettel rendelkezik, kompakt méretű, olajtároló funkcióval.

3. Ez egy rúd típusú henger, melynek első és hátsó burkolata oszlopokkal kapcsolódik az alumínium cső hengertesthez, biztosítva a jó megbízhatóságot.

4. Az IS015552 szabvány szerinti hengerekhez képest az SC sorozatú hengerek kisebb hosszúságúak azonos hengerátmérőhöz.

5. A henger csillapításának finom beállítása.

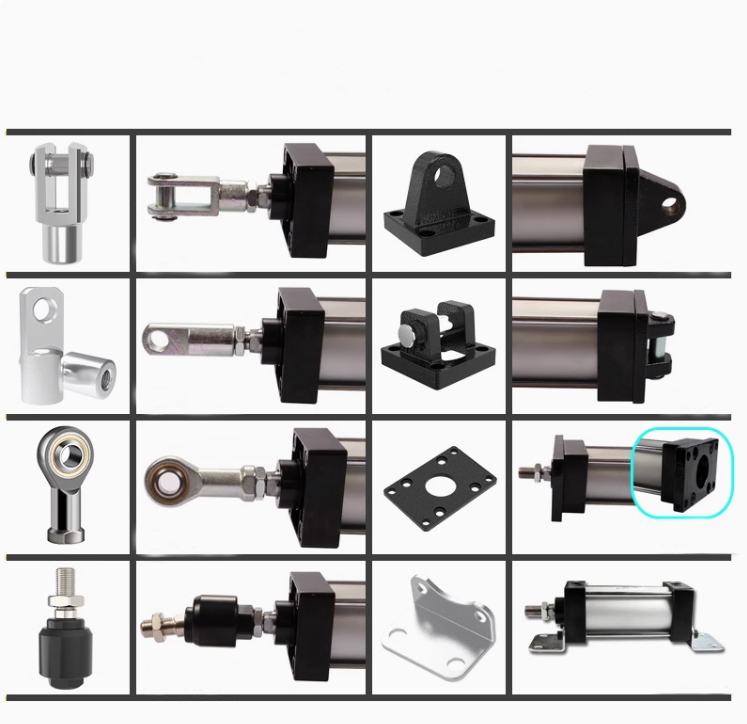

6. A hengerek és a hengerrögzítési tartozékok különféle specifikációi állnak rendelkezésre a vásárlók számára.

7. A magas hőmérsékletnek ellenálló tömítőanyagokat úgy választják meg, hogy biztosítsák a palack normál működését 150°C-ig.

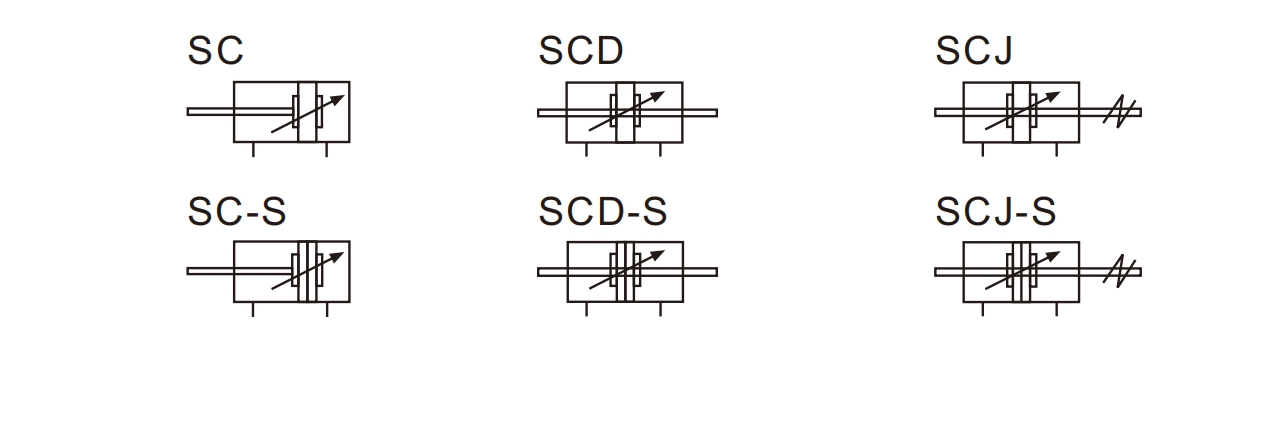

SC sorozatú szabványos henger szimbólum:

rendelési kód
SC	50	-	50	-	20	-	S
Modell	FURAT		STROKE		Állítható löket		Magent	-
SC: szabványos kettős működésű henger					10:10 mm		ÜRES: mágnes nélkül		Pecsét kód	FELSZERELÉS	SZÁM TÍPUS
SCD: Dupla rúd, kettős működésű henger					20:20 mm		S: mágnessel		üres:TPU	LB	ÜRES: PT
SCJ: Állítható löketű kettős rúd, kettős működésű henger					30:30 mm				N:NBR	FA	T: NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

SC sorozatú standard hengerSzabványos specifikációs paraméterek：

Furat mérete (mm)	32	40	50	63	80	100
Színészi mód	Kettős színészi játék
Munkaközeg	Tisztított levegő
Üzemi nyomás	0,1-1,0 MPa (14-145 Psi)
Nyomás bizonyítása	1,5 MPa (215 Psi)
Üzemi hőmérséklet tartomány	‘-20-80℃
	30-800
Pufferelési mód	Állítható
Pufferelési távolság (mm)	21				28	29
Port mérete	PT1/8	PT1/4		PT3/8		PT1/2

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8"	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4"	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4"	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8"	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8"	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2"	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2"	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4"	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4"	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4"	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Egyenletes minőség minden SC hengerben

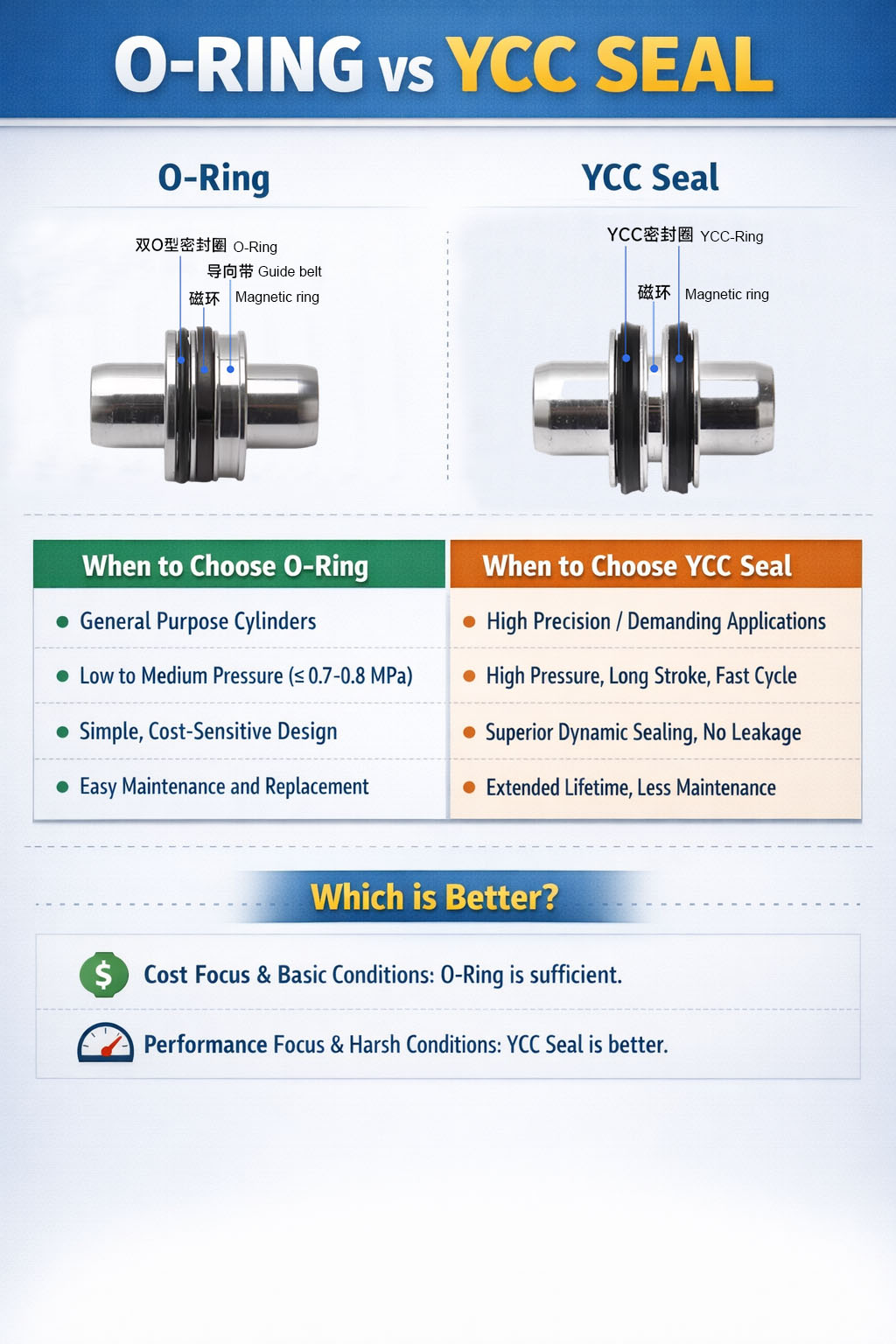

Az OLK SC sorozat összes szabványos hengerét alapfelszereltségként YCC tömítőrendszerekkel gyártják, nem hagyományos O-gyűrűkkel. Ez egy tudatos tervezési választás a stabil tömítési teljesítmény, az alacsony szivárgás és a hosszú élettartam biztosítása érdekében, különösen folyamatos és nagyfrekvenciás üzemben.

A hagyományos O-gyűrűkkel összehasonlítva az YCC tömítés jobb dinamikus tömítést és kopásállóságot biztosít, lehetővé téve a henger megbízható teljesítményének fenntartását nyomásváltozások és ismételt ciklusok esetén. Ez jelentősen csökkenti a korai szivárgást és meghosszabbítja a karbantartási intervallumokat.

Ezenkívül az OLK PNEUMATIC szigorúan követi a szabványos falvastagság- és anyagspecifikációkat. Nincs anyag- vagy költségcsökkentés a hengercsövekben vagy a kulcsfontosságú alkatrészekben. Mindegyik alkatrész kellő szilárdsággal készül, hogy biztosítsa a tartósságot és a biztonságot valódi ipari alkalmazásokban.

Az OULEIKAI (OLK) SC hengereket nagy megmunkálási pontossággal és szűk tűréssel gyártják, biztosítva a sima dugattyúmozgást, a stabil kimeneti erőt és az egyenletes pozicionálási teljesítményt.

A tömítések kiválasztásától az anyagellenőrzésig és a precíziós megmunkálásig minden SC henger megbízható minőséget biztosít, amelyben az ügyfelek megbízhatnak, nemcsak papíron, hanem hosszú távú használat során is.

GYIK:

K: Mi a különbség az SC sorozatú léghengerben használt üzemi nyomástartomány és a próbanyomás között?

V: Üzemi nyomástartomány: ezen a tartományon belül a henger normál módon indulhat, működhet és fenntarthatja teljesítményét. SC léghenger üzemi nyomástartománya: 0,1 MPa -1,0 MPa (14-145psi); Ennek a tartománynak a túllépése késleltetett mozgáshoz, tömítés meghibásodásához vagy sérüléshez vezethet.

Nyomásellenőrzés: A gyártó által a gyári tesztelés során beállított maximális nyomáshatárra vonatkozik, amely azt a legmagasabb légnyomást jelzi, amelyet a termék szerkezete rövid időn belül el tud viselni anélkül, hogy szétrepedne, deformálódna vagy tartósan károsodna. Nem normál munkanyomás, csak az erő ellenőrzésére szolgál;

Általában körülbelül 1,5-szerese a munkanyomás felső határának;

SC léghenger-biztos nyomás: 1,5 MPa (215psi)

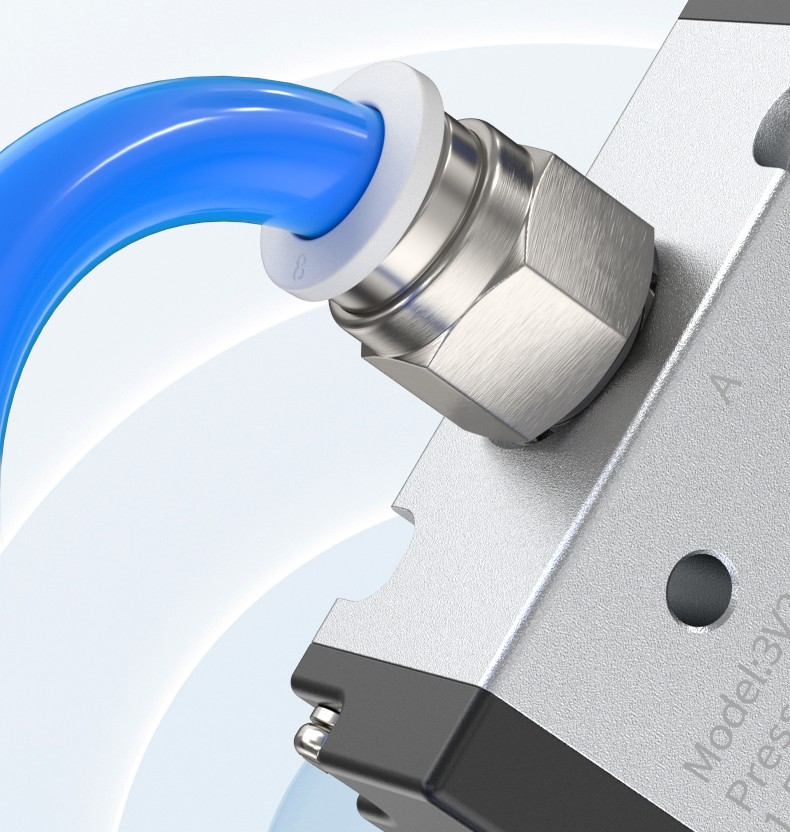

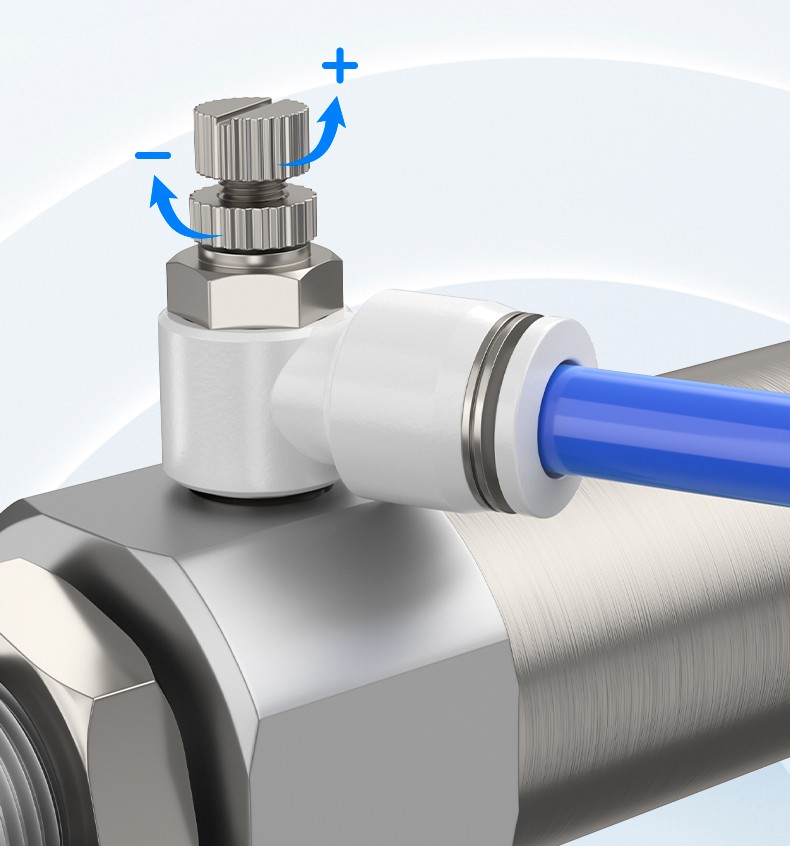

SC henger – ajánlott szerelvények és csövek (alkalmazások)
