Az Ouleikai (OLK) 3V sorozatú 3-utas mágnesszelep a pilóta-működtetésű mágneses irányszelep kategóriába tartozik, gyors reagálási sebességgel és megbízható működéssel, alkalmas egyszeres működésű hengerek vezérlésére. A szelepház korrózióálló, magas hőmérsékletnek ellenálló alumíniumötvözetből készült, így alkalmas különféle zord környezetekben való használatra.
Összeegyeztethető az ipari automatizálási forgatókönyvekkel, mint például folyadékvezérlés és átalakítás különféle automatizált gyártósorokon, pneumatikus berendezéseken, orvosi eszközökön stb.
SZIMBÓLUM:
Rendelési kód
3V
1
10
6
NEM
A
Modell
Kód
Szelep típusa
port mérete
Akció típusa
Feszültség
Nem: Din típusú
3V:2 állású 3 utas mágnesszelep
1:100-as sorozat
10: egyszeres működésű mágnesszelep 3/2 irányú
M5:M5
NEM: normál esetben zárva
AC220V
L: Vonal típusa
2:200-as sorozat
20: kettős működésű mágnesszelep 3/2 utas
06:G1/8
NEM: normál esetben nyitva
AC110V
3:300-as sorozat
08:G1/4
AC24V
4:400-as sorozat
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Közvetlen működésű konfiguráció, reszponzív kapcsolás;
2. Rendelkezésre álló opciók normál zárt és alaphelyzetben nyitott típusokhoz;
3. koaxiális elzáró szerkezet, kiváló tömítés, nagy áramlási sebesség;
4. Nincs szükség olajkenésre;
5. Kézi eszközzel felszerelt az egyszerű telepítés és hibakeresés érdekében;
6. Több szabványos feszültség fokozat választható.
|
munkaközeg |
Levegő (40 μm feletti szűrőn átszűrve) |
|
Akció |
Pilóta típus |
|
pozíciók száma |
Két pozíció háromirányú |
|
kenés |
szükségtelen |
|
Üzemi nyomástartomány MPa (psi) |
0,15-0,8 (21-114) |
|
Garantált nyomásállóság |
1,5 MPa (215 psi) |
|
Test anyaga |
alumínium ötvözet |
|
Normál feszültség |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Használjon feszültségtartományt |
AC:±15% DC:±10% |
|
védelmi szint |
IP65 (DIN40050) |
|
hőállósági fokozat |
B osztály |
|
Csatlakozás típusa |
DIN aljzat típusa, konnektor típusa |
|
Gerjesztési idő |
0,05 másodperc vagy kevesebb |
|
modell |
Port átmérő |
Üzemi hőmérséklet °C |
MAX működési frekvencia |
Átfolyási keresztmetszeti terület mm² (CV érték) |
energiafogyasztás |
|
3V110-M5 |
M5 |
-20-70 |
5-ször/másodperc |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20-70 |
5-ször/másodperc |
5,5 (0,31) |
AC: 3VA DC: 3W |
|

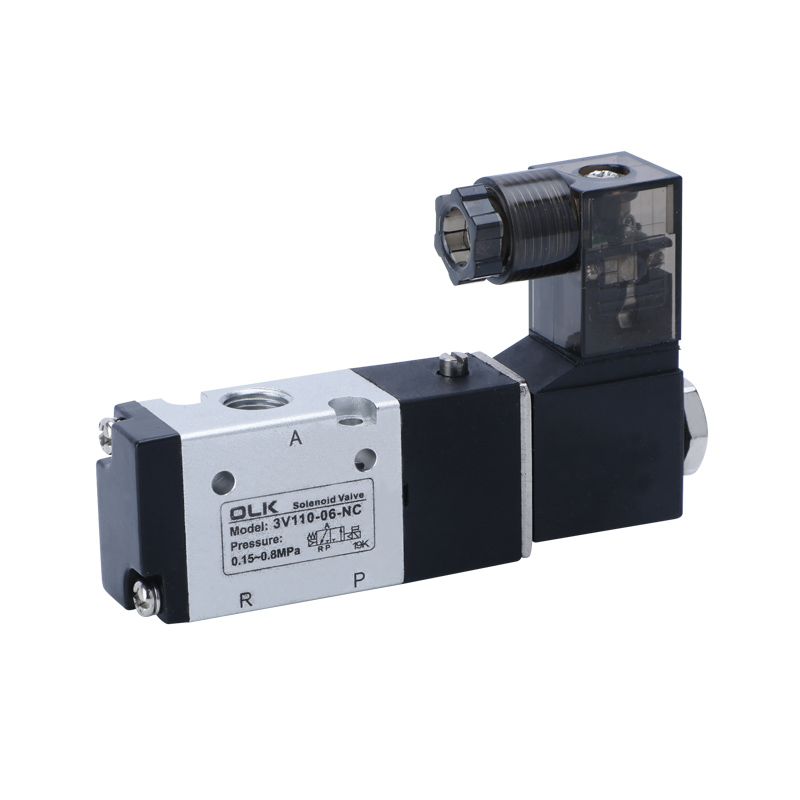

3V110-06 |
G1/8 |
-20-70 |
5-ször/másodperc |
12,0 (0,67) |
AC: 3VA DC: 3W |
|

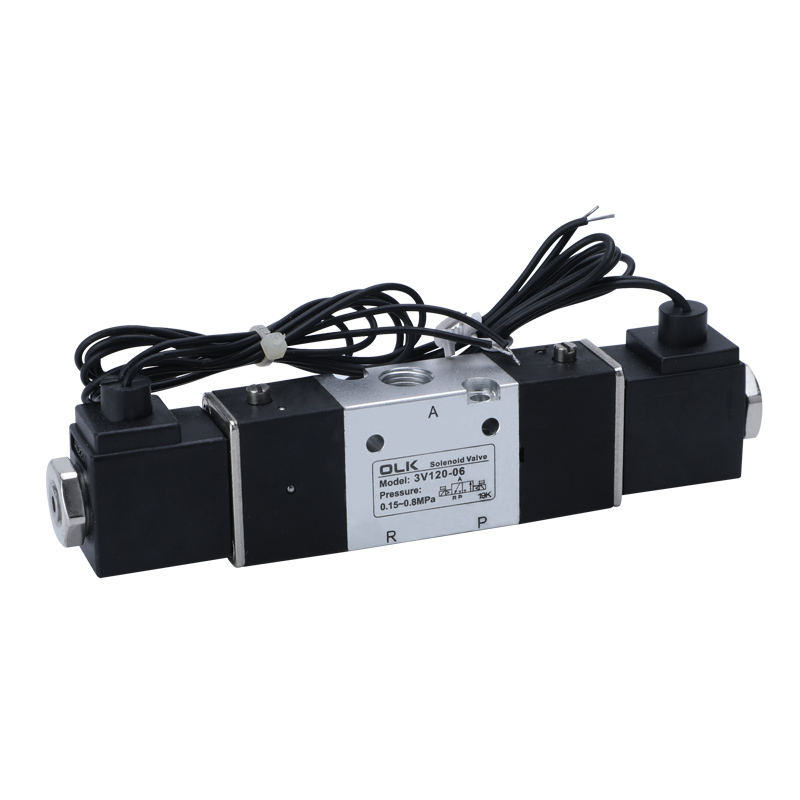

3V120-06 |
G1/8 |
-20-70 |
5-ször/másodperc |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Beszívás=kimenet=G1/8 |
-20-70 |
5-ször/másodperc |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V220-06 |
Beszívás=kimenet=G1/8 |
-20-70 |
5-ször/másodperc |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|

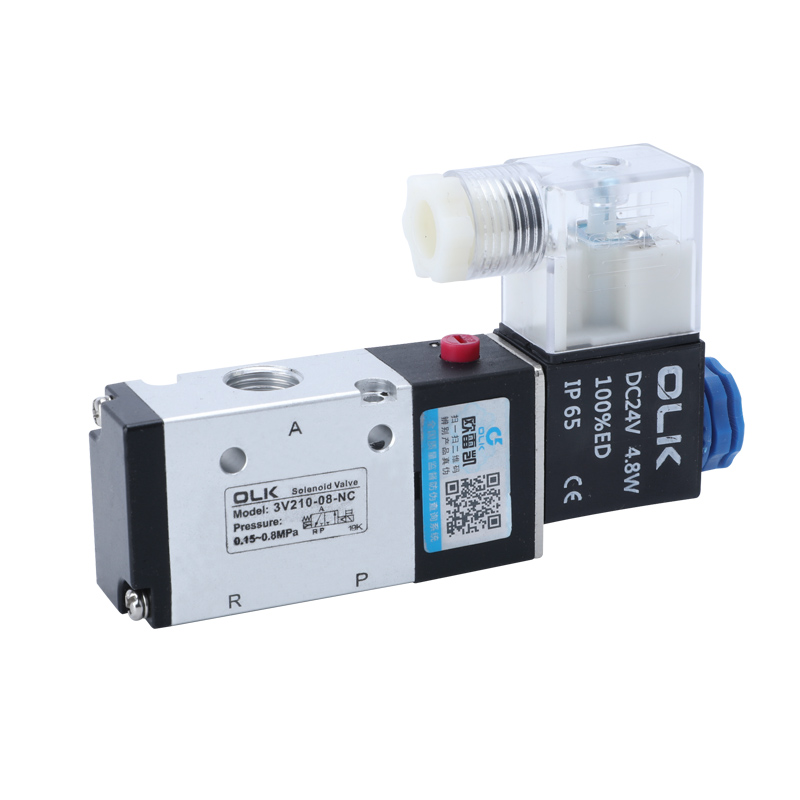

3V210-08 |
Beszívás=kimenet=G1/4 |
-20-70 |
5-ször/másodperc |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|

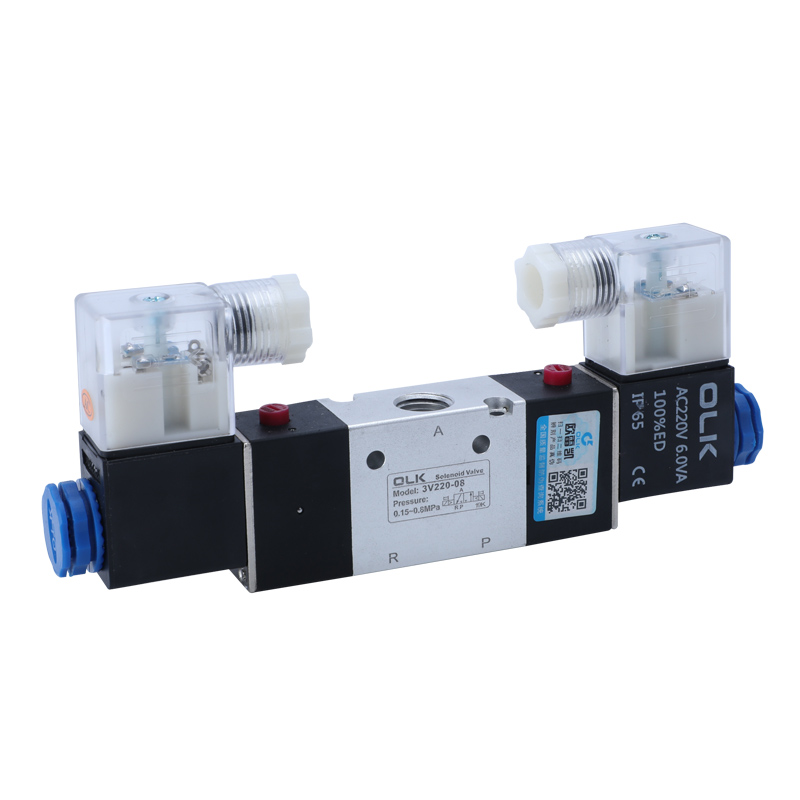

3V220-08 |
Beszívás=kimenet=G1/4 |
-20-70 |
5-ször/másodperc |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3V310-08 |
Beszívás=kimenet=G1/4 |
-20-70 |
5-ször/másodperc |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V320-08 |
Beszívás=kimenet=G1/4 |
-20-70 |
5-ször/másodperc |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V310-10 |
Beszívás=kimenet=G3/8 |
-20-70 |
5-ször/másodperc |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V320-10 |
Beszívás=kimenet=G3/8 |
-20-70 |
5-ször/másodperc |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V410-15 |
Beszívás=kimenet=G1/2 |
-5-60 |
3-szor/másodperc |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
|
3V420-15 |
Beszívás=kimenet=G1/2 |
-5-60 |
3-szor/másodperc |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
