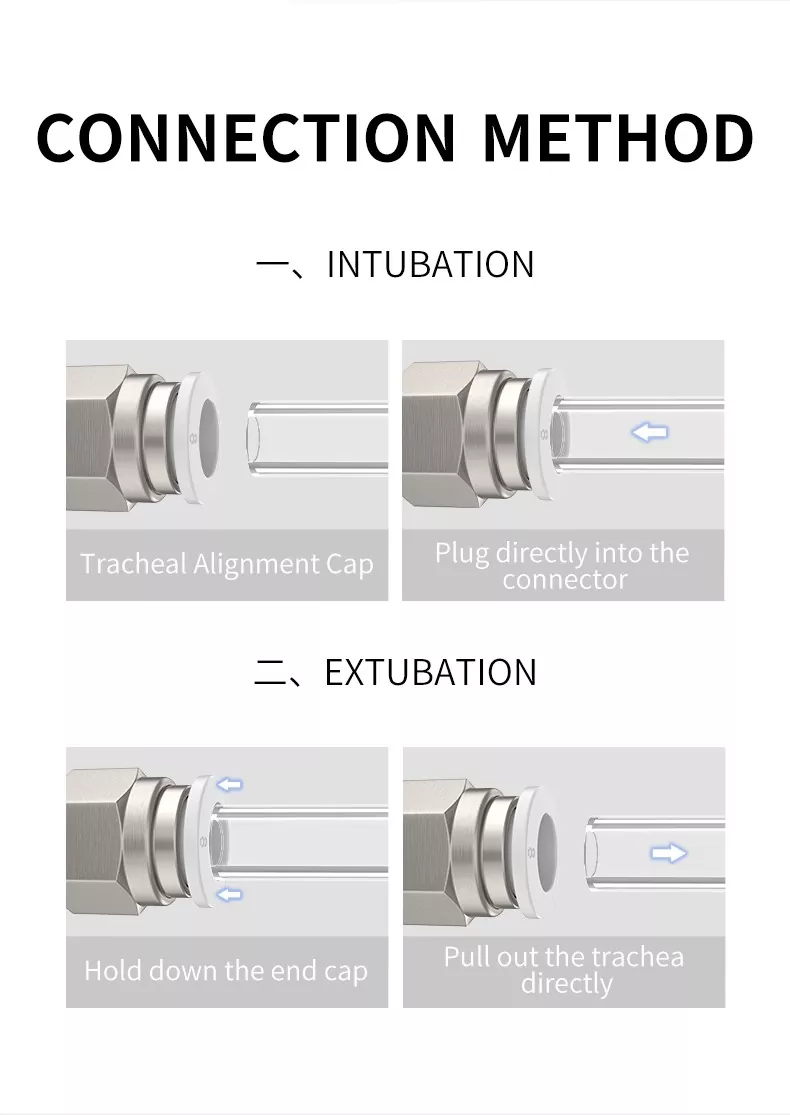

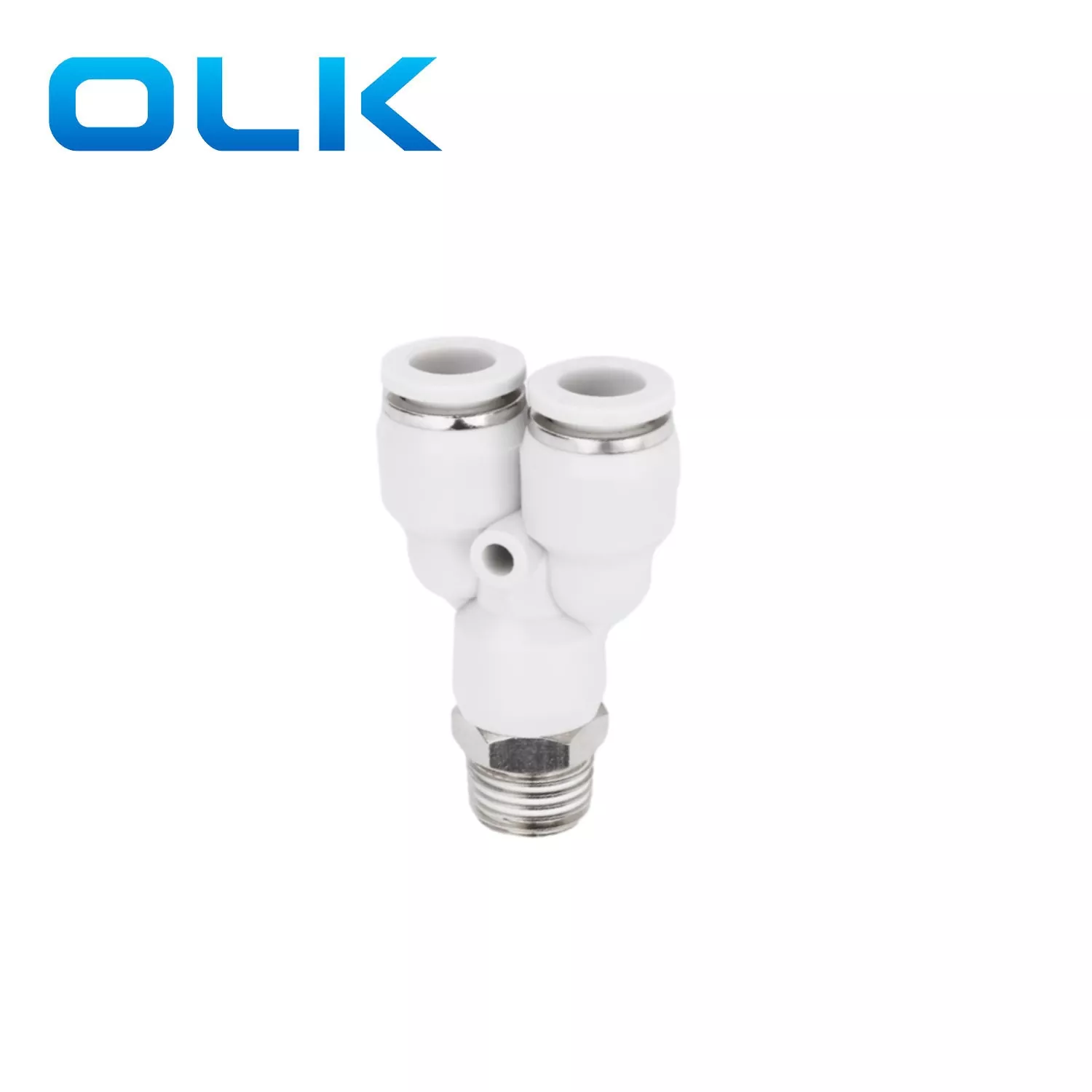

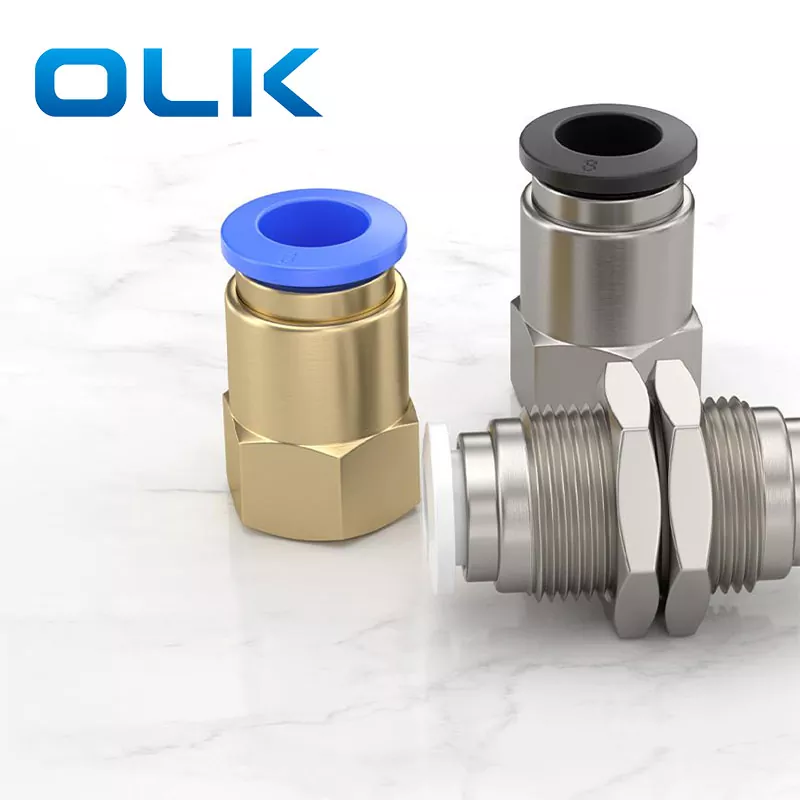

A gyors csatlakoztatási cső illesztése lehetővé teszi a biztonságos csatlakozást azáltal, hogy egyszerűen a csövet egészen beilleszti.
A cső eltávolításához először nyomja be a felszabadulási hüvelyt egyenletesen, hogy kinyissa a rugógyűjteményt, majd a csövet könnyen kihúzható.
A gyorscsatlakozású csőszerelvényeket a pneumatikus Tybe rendszerben használják
A különféle típusú pneumatikus csőszerelvények minden pneumatikus csőrendszerben szerepelhetnek minden Neeed -et
Még a telepítés után is a cső iránya szabadon megváltoztatható
A nikkelezett sárgaréz test korrózióbiztos és szennyezésgátló
Az összes R és NPT szál ragasztójának tömítő hatása van.
Az összes egyenes szál standard o gyűrűk.
Szál specifikációs összehasonlító táblázat a pneumatikus szerelvényekhez
| 55 ° kúpos cső szál | |||||
| Kód | 01 | 02 | 03 | 04 | 06 |
| Szál | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° egyenes cső szál | |||||
| Kód | G01 | G02 | G03 | G04 | G06 |
| Szál | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Metrikus szál | |||||
| Kód | M3 | M5 | M6 | ||
| Szál | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° kúpos cső szál | |||||
| Kód | N01 | N02 | N03 | N04 | N06 |
| Szál | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Egységes finom hangmagasság | |||||
| Kód | U10 | ||||
| Szál | 10-32unf | ||||
Megjegyzés: Az OLK pneumatikus illesztést alapértelmezés szerint kúpos szálakkal szállítják. Ha más száltípusokra (például párhuzamos, metrikus, NPT stb.) Szükség van, kérjük, értesítse az OLK értékesítési csapatunkat a megrendelés elhelyezésekor.
Általános szálak és szálak szabványai a gyors csatlakoztatáshoz a cső illesztéséhez
| Száltípus | Menetes kód | Szálforma | Fonal szög (α) | Illő típus | Szabványok | Standard kód | Szabványszervezés |
| BSPP (hengeres, nem tömítés) | G | Belső/külső | 55 ° | Párhuzamos/párhuzamos | ISO 228-1 2003 | Izo | ISO - Nemzetközi Szabványügyi Szervezet |
| BSPP | Belső/külső | 55 ° | Párhuzamos/párhuzamos | GB/T 7307 2001 | Gb | SAC - Kína szabványosítási igazgatása | |
| PF | Belső/külső | 55 ° | Párhuzamos/párhuzamos | BS 228-1 2003 | BS | BSI - Brit Szabványügyi Intézet | |
| Jis B 0202 | Ő | JISC - Japán Ipari Szabványügyi Bizottság | |||||
| KS B 0221 | K -Ker | Kats - Koreai technológiai és szabványok ügynöksége | |||||
| BSPT (kúpos, tömítés) | RP | Belső | 55 ° | Kúpos/párhuzamos | ISO 7-1 | Izo | ISO - Nemzetközi Szabványügyi Szervezet |
| RC | Belső | Kúpos/párhuzamos | GB/T 7306-1987 | Gb | SAC - Kína szabványosítási igazgatása | ||
| R | Külső | Kúpos/párhuzamos | BS 21 1985 | BS | BSI - Brit Szabványügyi Intézet | ||
| BSPT | Belső/külső | 55 ° | Kúpos/kúpos | Jis B 0203 | Ő | JISC - Japán Ipari Szabványügyi Bizottság | |
| PT | Belső/külső | Kúpos/kúpos | KS B 0222 | K -Ker | Kats - Koreai technológiai és szabványok ügynöksége | ||
| NPSC (amerikai belső) | NPSC | Belső | 60 ° | Kúpos/párhuzamos | ANSI B1.20.1-1983 | Ansi | ANSI - Amerikai Nemzeti Szabványügyi Intézet |
| GB/T 12716-2002M | Gb | SAC - Kína szabványosítási igazgatása | |||||
| NPT (amerikai kúpos) | Tipizma | Belső/külső | 60 ° | Kúpos/kúpos | ANSI B1.20.1-1983 | Ansi | ANSI - Amerikai Nemzeti Szabványügyi Intézet |
| GB/T 12716-2002M | Gb | SAC - Kína szabványosítási igazgatása | |||||
| Metrikus szál | M | Belső/külső | 60 ° | Párhuzamos/párhuzamos | ISO 261-1998 | Izo | ISO - Nemzetközi Szabványügyi Szervezet |
| GB/T 1193-2003 | Gb | SAC - Kína szabványosítási igazgatása |
1. Annak megerősítésére, hogy a tömlő végső keresztmetszete függőleges, a tömlő külső kerületén nincs karcolás. A tömlő nem elliptikus.
2. Ügyeljen arra, hogy erősítse meg, hogy a tömlő be van helyezve a tömlő végébe. Ezzel is van levegőszivárgás.
3. Ügyeljen arra, hogy erősítse meg, hogy a tömlőt a tömlő behelyezése után nem vonják ki.
1. A cső leválasztása előtt feltétlenül erősítse meg, hogy a cső belsejében lévő nyomás „0” -nál van.
2. Nyomja meg a felszabadító gyűrűt egyenletesen az aljára, és húzza ki a csövet.
