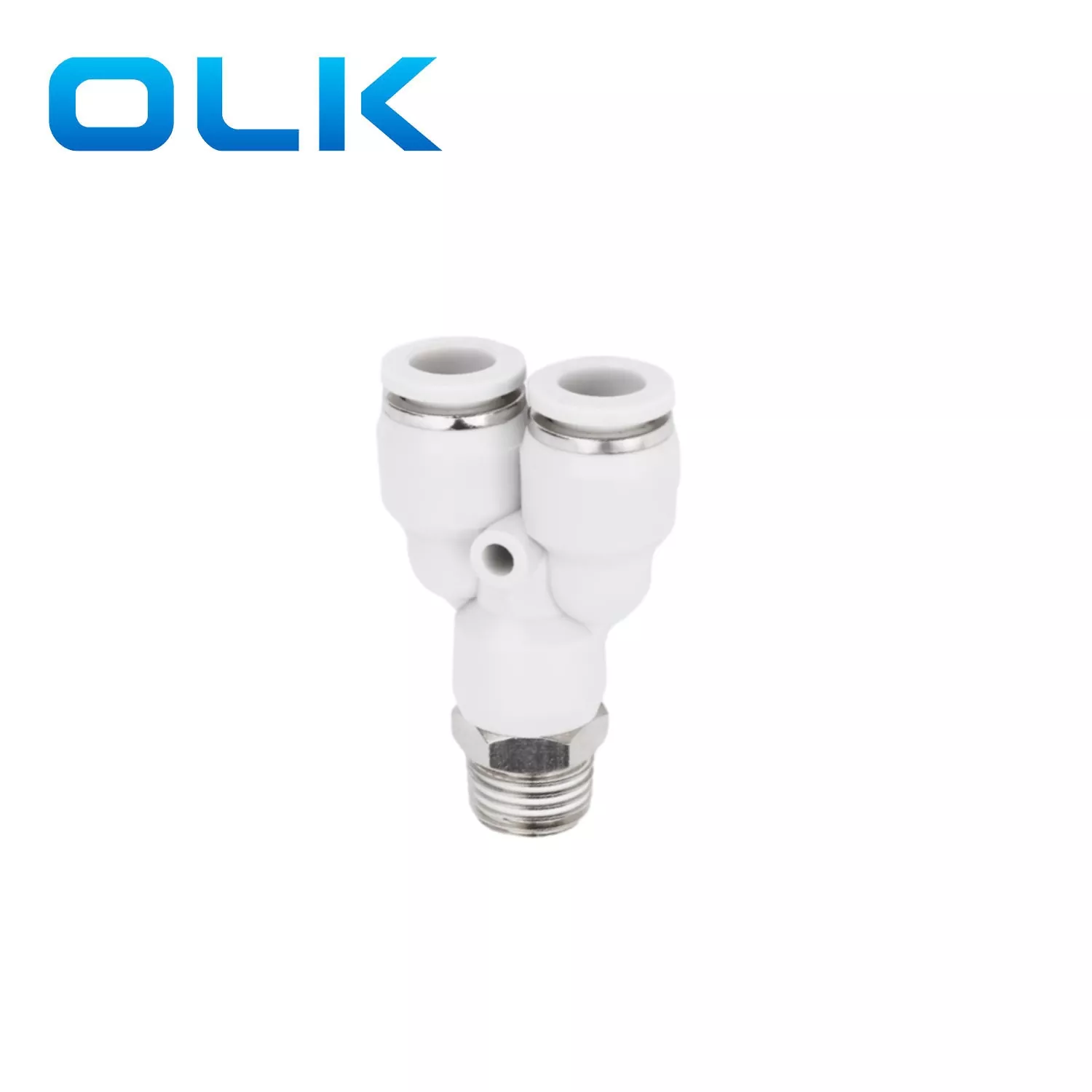

PX Y típusú benyomható csőszerelvény

Rendelési kód

PX

8

--

01

Modell

Csőméret (metrikus)

Menet típusa (55°-os egyenes csőmenet)

PX sorozatú szerelvény

4:4 mm

01:G1/8

6:6 mm

02:G1/4

8:8 mm

03:G3/8

10:10 mm

04:G1/2

12:12 mm

14:14 mm

16:16 mm

Folyadék

Levegő/víz (feltételes)/vákuum

Üzemi nyomás

0-1,0 MPa

Vákuumnyomás

-100 kpa (10 Torr)

Üzemi hőmérséklet

-10-60 ℃

Anyag

NYLON (PA), poliuretán (PU)

hüvelykes csőszerelvény

Metrikus csőszerelvény

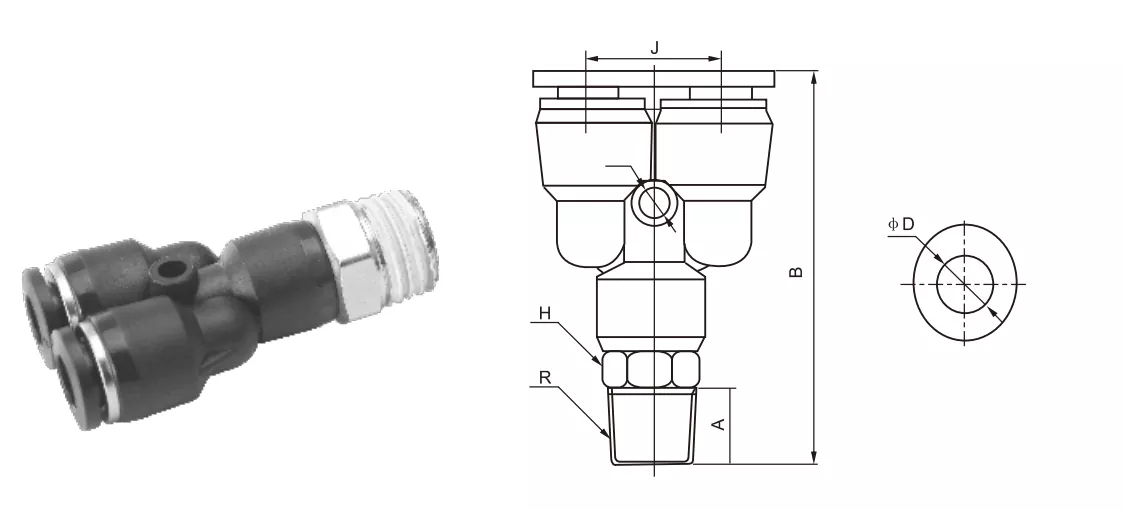

φD

R

A

B

E

J

φd

PX5/32-M5

PX4-M5

4

M5

4.5

42.5

10

10.8

2.5

PX5/32-01

PX4-01

4

R1/8

7

43

10

10.8

2.5

PX5/32-02

PX4-02

4

R1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

M5

4.5

41.5

12

13.4

3.5

PX1/4-01

PX6-01

6

R1/8

6.5

46

12

13.4

3.5

PX1/4-02

PX6-02

6

R1/4

9

48.5

14

13.4

3.5

PX1/4-03

PX6-03

6

R3/8

10

49

17

13.4

3.5

PX1/4-04

PX6-04

6

R1/2

10

51

21

13.4

3.5

PX5/16-01

PX8-01

8

R1/8

8

51

14

15.8

4

PX5/16-02

PX8-02

8

R1/4

10

52.5

14

15.8

4

PX5/16-03

PX8-03

8

R3/8

10

53.5

17

15.8

4

PX5/16-04

PX8-04

8

R1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

R1/8

8

56.5

17

19

4

PX3/8-02

PX10-02

10

R1/4

10

58

17

19

4

PX3/8-03

PX10-03

10

R3/8

10

58

17

19

4

PX3/8-04

PX10-04

10

R1/2

11

59

21

19

4

PX1/2-01

PX12-01

12

R1/8

8

62

19

21.5

4

PX1/2-02

PX12-02

12

R1/4

10

70

19

21.5

4.5

PX1/2-03

PX12-03

12

R3/8

10

70

19

21.5

4.5

PX1/2-04

PX12-04

12

R1/2

11

65

21

21.5

4

PX16-03

16

R3/8

11

PX16-04

16

R1/2

12

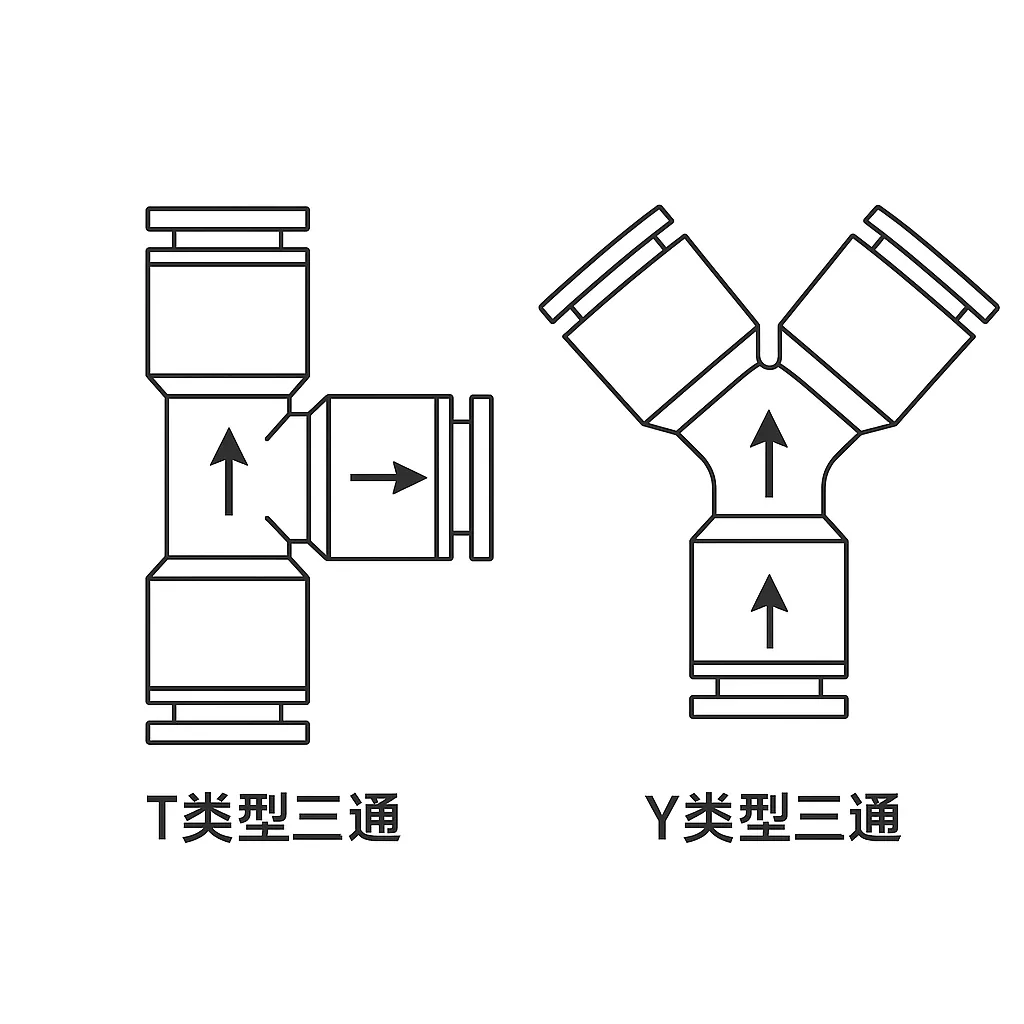

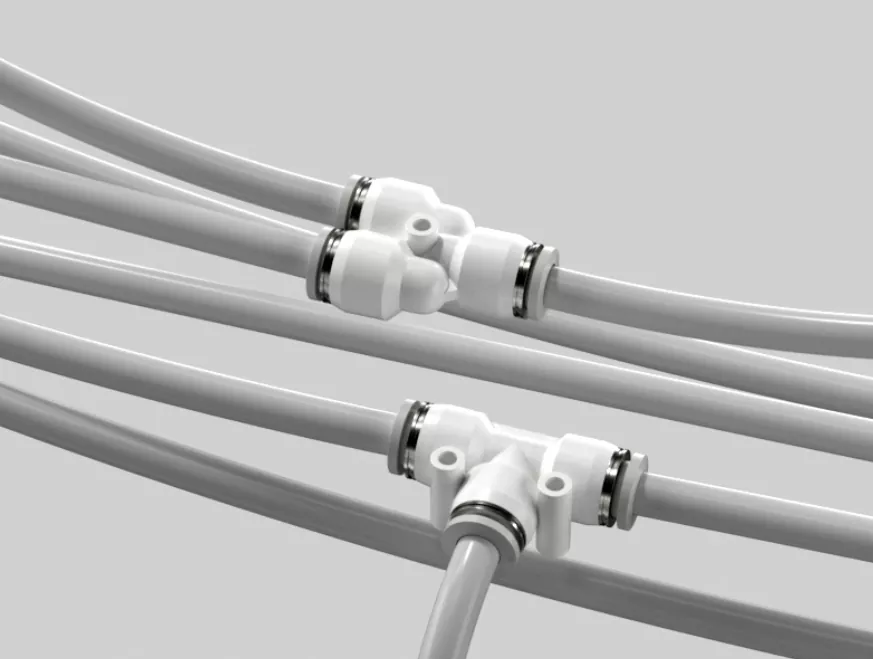

Hasonlóságok és különbségek a T és Y alakú benyomható csőszerelvény között:

T-idom (PB, PD)

A háromutas pneumatikus szerelvény, mint a "T" szerkezet, és 90°-os szögben metszik egymást

Y Fitting (PX )

A 3 irányú illesztés, mint az "Y" szerkezet és a sima áramlási irány, jobban megfelel a levegő áramlásának

A T-alakú pneumatikus szerelvényhez képest az Y-alakú levegőcsatlakozók áramlása egyenletesebb és kisebb az ellenállása
