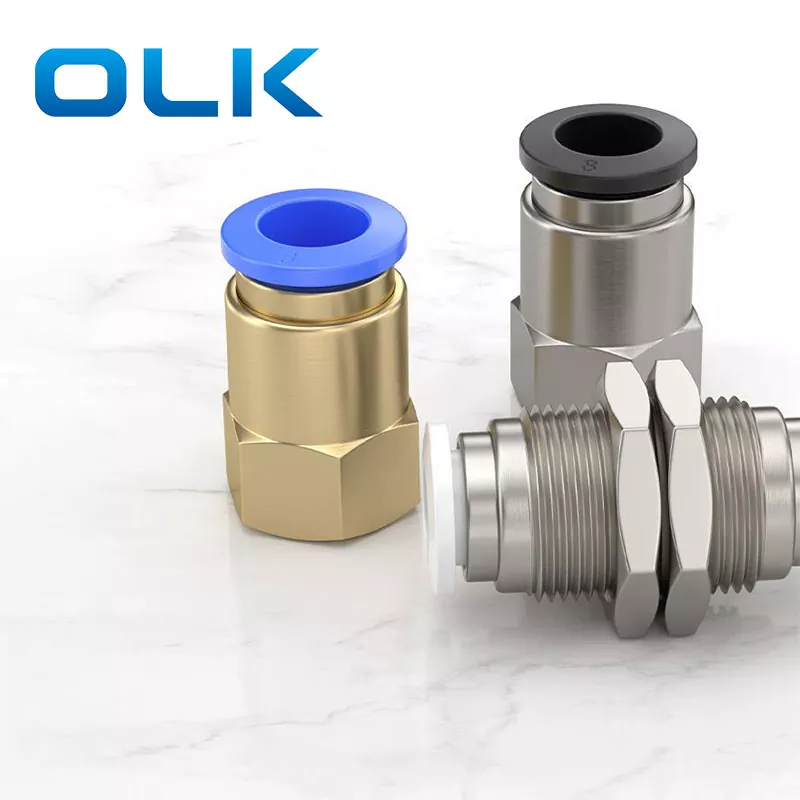

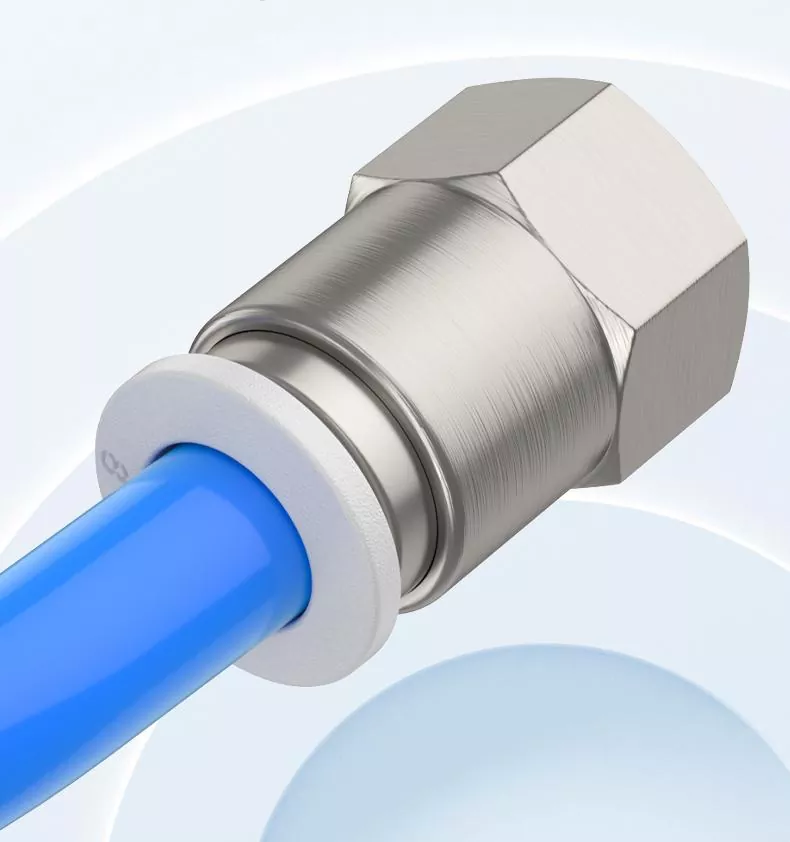

Black,White,BlueA PCF belső menetes egyenes benyomó csőszerelvény és a PC külső menetes egyenes benyomható csőidom az alaptípushoz tartozik. A PCF azonban egyenes R belső menetes. A belső menetet külső menetes alkatrészek csatlakoztatására használják, a behelyező cső vége pedig egy tömlőhöz van csatlakoztatva. Mindkettő támogatja a több menetes szabványt, így kényelmes a tömlő behelyezése és eltávolítása. lehet rövidebb és kompaktabb is lehet
|
Rendelési kód |
|||
|
PCF |
8 |
-- |
01 |
|
Modell |
Csőméret (metrikus) |
|
Menet típusa (55°-os egyenes csőmenet) |
|
PCF sorozatú szerelvény |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Folyadék |
Levegő/víz (feltételes)/vákuum |
|
Üzemi nyomás |
0-1,0 MPa |
|
Vákuumnyomás |
-100 kpa (10 Torr) |
|
Üzemi hőmérséklet |
-10-60 ℃ |
|
Anyag |
NYLON (PA), poliuretán (PU) |
|
hüvelykes csőszerelvény |
Metrikus csőszerelvény |

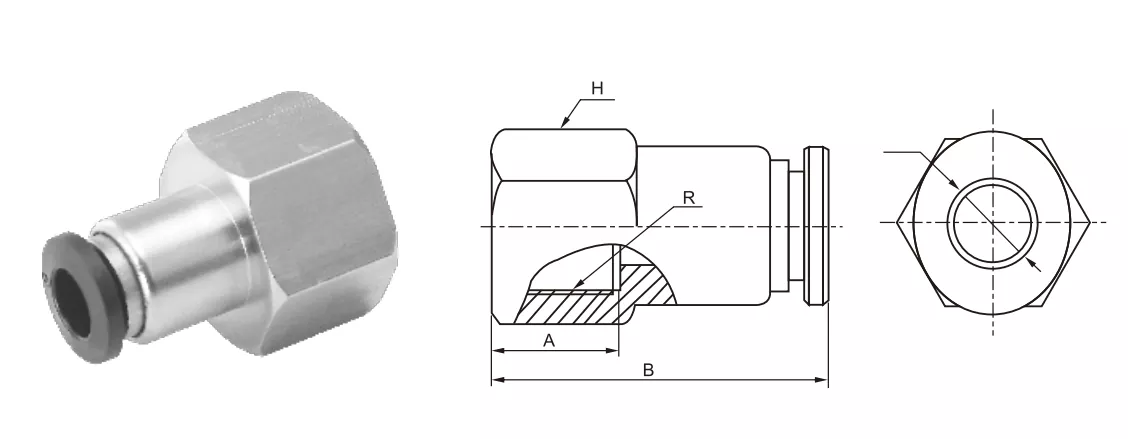

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Írja be |
Benyomható csatlakozó |
|
|
Száltípus támogatása |
BSPT / NPT / Metrikus |
|
|
Szál |
Férfi |
Női |
|
Telepítés |
Csavarja be a menetes lyukakat vagy a henger és a többi berendezés végeit |
Csavarja be a külső menetes hengerbe vagy csuklóba |
|
Alkalmazás |
A legelterjedtebb univerzális modell, előnyösen belső menetes berendezéssel |
Külső menetes szerelvényekkel történő csatlakoztatáshoz vagy nagy helyigényű helyzetekben használható |
|
A hengerre vagy a szeleptestre szerelve (a henger belső menettel rendelkezik), a menetes vége a berendezéshez van csatlakoztatva, és a tömlő be van helyezve a használathoz |
Csatlakoztassa a vezérlőszelep vagy mágnesszelep levegőkimenetét (külső menettel) és rögzítse a készüléket belső menettel, a másik végére pedig helyezzen be egy tömlőt |
|
|
Erősebb rögzítési szilárdságot vagy magasabb tömítési követelményeket igényel, gyakran menettömítővel vagy O-gyűrűvel együtt használják |
A korlátozott hely miatt csak belső menetek használhatók a csatlakozáshoz. Csökkentheti az ízület teljes hosszát |
|
Milyen pneumatikus alkalmazásokra alkalmas a PCF Female Straight Push In Tube Fitting?
Külső menetes tartozékcsatlakozásnak kell lennie, nagy helyigénnyel
Mire kell figyelni PCF csatlakozócsatlakozás használatakor?
Az üzemi nyomás nem haladhatja meg az 1,0 MPa-t
