Az OLK Brand PG reduker -unió egyenes nyomása a csőszerelést használja a különböző átmérőjű légcsövek összekapcsolására, például 6 mm -ről 4 mm -rel. Szűk terekhez vagy méret átmenetre van szükség.

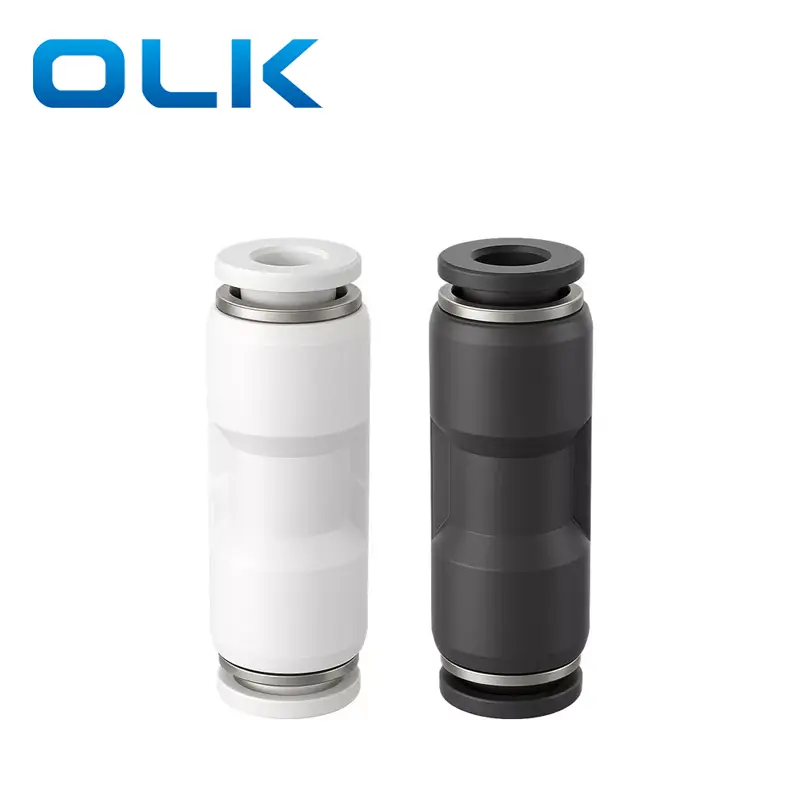

A csatlakozó három színben kapható: kék, fehér és fekete.
|
Megrendelési kód |
|||
|
PG |
8 |
-- |
01 |
|
Modell |
Csőméret (metrikus) |
|
Csőméret (metrikus) |
|
PG sorozat illesztése |
4: 4mm |
|
4: 4mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Folyadék |
Levegő/víz (feltételes)/vákuum |
|
Működési nyomás |
0-1,0mpa |
|
Vákuumnyomás |
-100KPa (10 torr) |
|
Üzemi hőmérséklet |
-10-60 ℃ |
|
Anyag |
Nylon (PA), poliuretán (PU) |
|

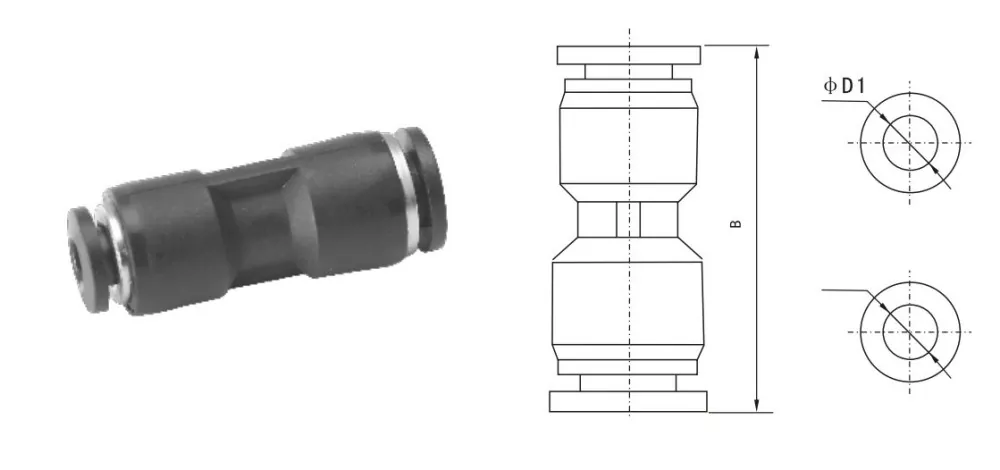

Hüvelykes cső illesztés |
Metrictube illesztés |
FD1 |
Fd2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Közös császári szál méretű konverziós referencia |
||
|
Császári méret |
Kb. Metrikus (mm) |
Konverziós képlet |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 mm |
1 ÷ 2 × 25,4 = 12,7 |
A különbség a PU -szerelvények és a PG szerelvények között?
A PU mindkét oldalán ugyanazt a légtömlőt köti össze, a PG mindkét oldalon különböző átmérőjű légtömlőt köti össze
