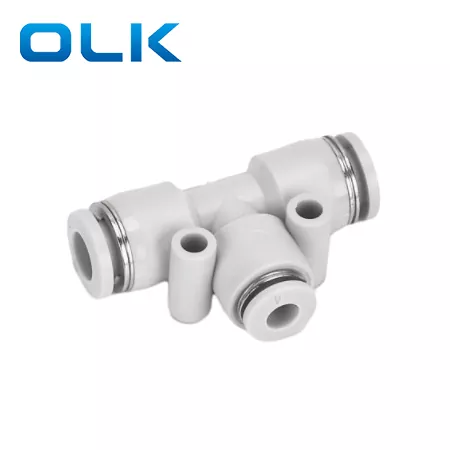

PEG reduktor Tee Union Fitting

Model:PEG 6-4

Az alábbiakban bemutatjuk a PEG Reducer Tee csatlakozási szerelvényeket. Az OLK reméli, hogy segít jobban megérteni a PEG Reducer Tee csatlakozási szerelvényeket. Üdvözöljük az új és régi ügyfeleket, hogy továbbra is együttműködjenek velünk egy jobb jövő megteremtése érdekében!

Brand:
OLK
Color:
Black,White,Blue
Type:
Reducer T Type/ Tee Type Union

Kérdés küldése

termékleírás

A PEG sorozat egy Reducer Tee Union Fitting, amelynek D1-je nagyobb, mint D2, és különböző átmérőjű fő- és leágazó csövek csatlakoztatására szolgál. A PEG Reducer Tee univerzális szerelvény kis rögzítőlyukkal rendelkezik a könnyű és biztonságos felszereléshez a berendezésre vagy a panelekre, így helyet takarít meg.

PEG Reducer Tee univerzális illesztés Főbb jellemzők:

D1＞D2, különböző csőméretű csatlakozásokhoz alkalmas

Beépített kis rögzítőnyílás a gyors rögzítéshez

Könnyű betolható és kihúzható kialakítás a gyors telepítésért

Széles körben használják pneumatikus rendszerekben és automatizálási berendezésekben

SZEG	8	--	6
Modell	Csőméret (metrikus)		Csőméret (metrikus)
PEG sorozatú szerelvény	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PEG Reducer T-csatlakozás Általános alapvető paraméterek

Folyadék	Levegő/víz (feltételes)/vákuum
Üzemi nyomás	0-1,0 MPa
Vákuumnyomás	-100 kpa (10 Torr)
Üzemi hőmérséklet	-10-60 ℃
Anyag	NYLON (PA), poliuretán (PU)

PEG Reducer Tee univerzális illesztés Körvonal méretparaméterei

hüvelykes cső	Metrikus cső	ϕD1	ϕD2	B (mm)	E (mm)	F (mm)	ϕd (mm)
PEN1/4-5/32	PEN6-4	6	4	41.2	20	14.9	3.5
PEN5/16-1/4	PEN8-6	8	6	45	18	22.8	4.5
PEN3/8-5/16	PEN10-8	10	8	51	24	19.8	4.5
PEN1/2-3/8	PEN12-10	12	10	59	28	24.5	5
PEN16-12	PEN16-12	16	12	69	34	32.2	4
PEN5/16-5/32	PEN8-4	8	4	46	18	20	4.5
PEN3/8-1/4	PEN10-6	10	6	57	26.8	23.8	4
PEN1/2-5/16	PEN12-8	12	8	59	27.8	27.6	5

GYIK:

Miben különbözik a PE illesztés és a PEG illesztés?

PE Fitting (Equal Tee Union): Mindhárom cső azonos külső átmérőjű, három azonos méretű pneumatikus cső csatlakoztatására alkalmas.

PEG Fitting (Reducer Tee Union): A két oldalsó cső nagyobb, mint a középső cső, különböző méretű cső csatlakoztatására tervezték.
