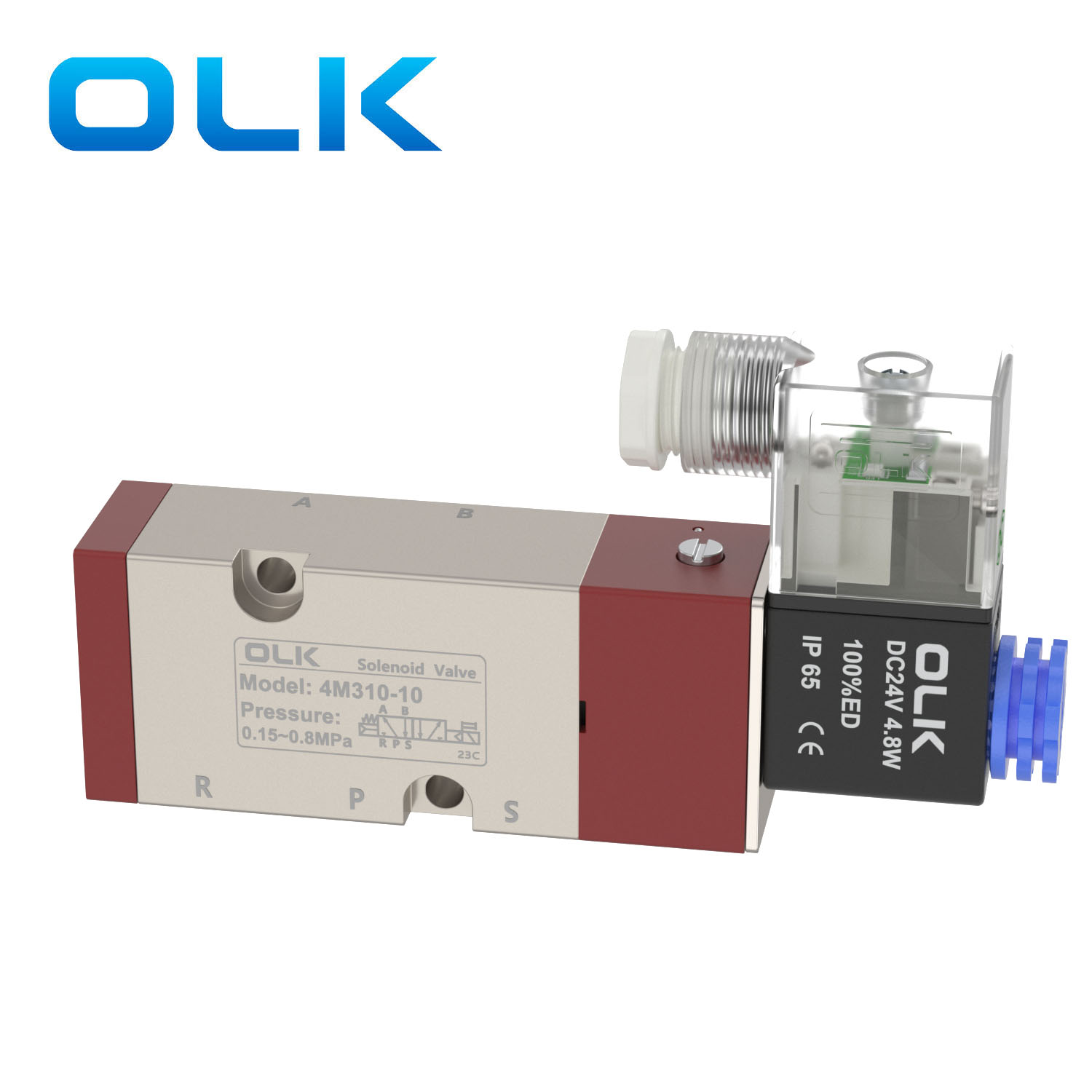

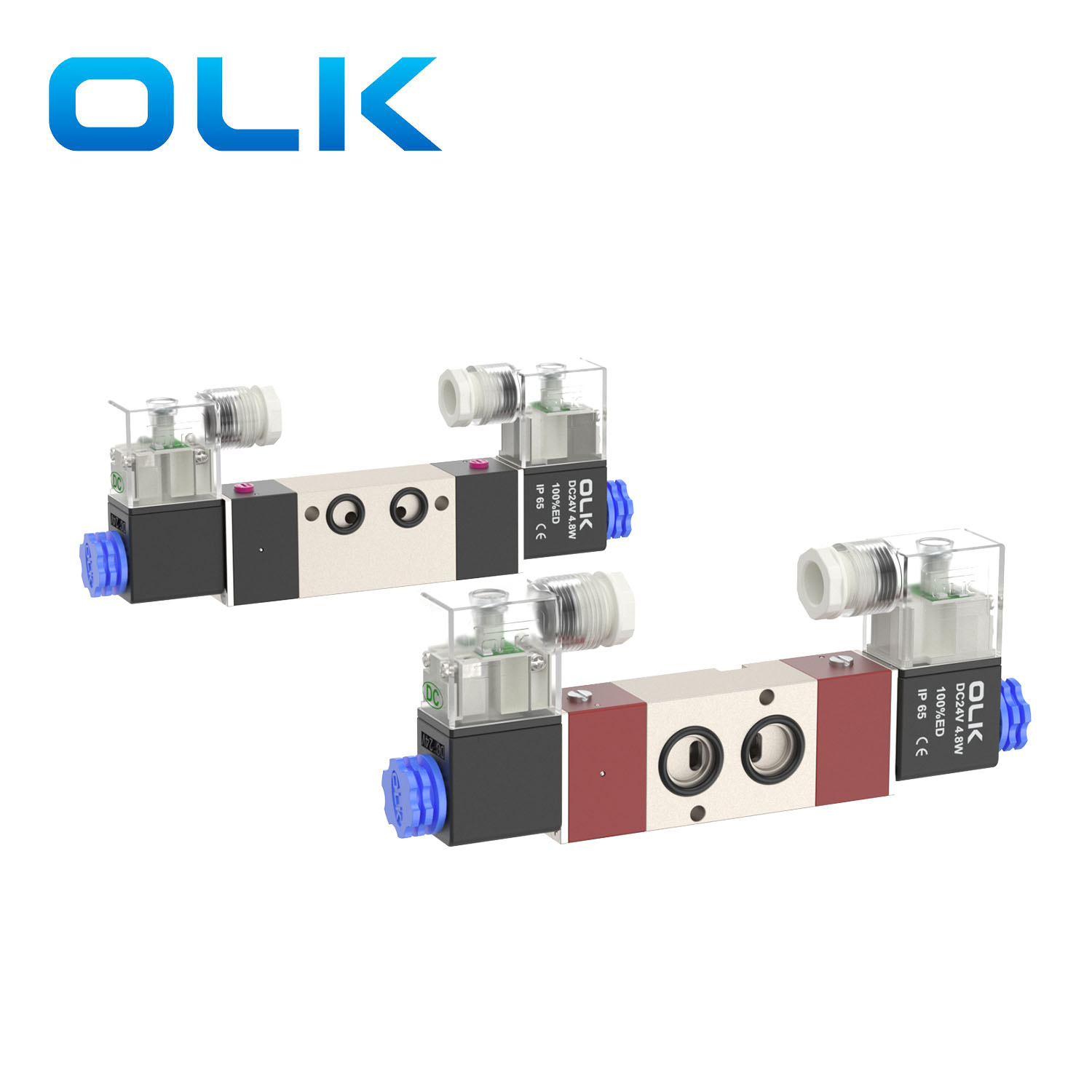

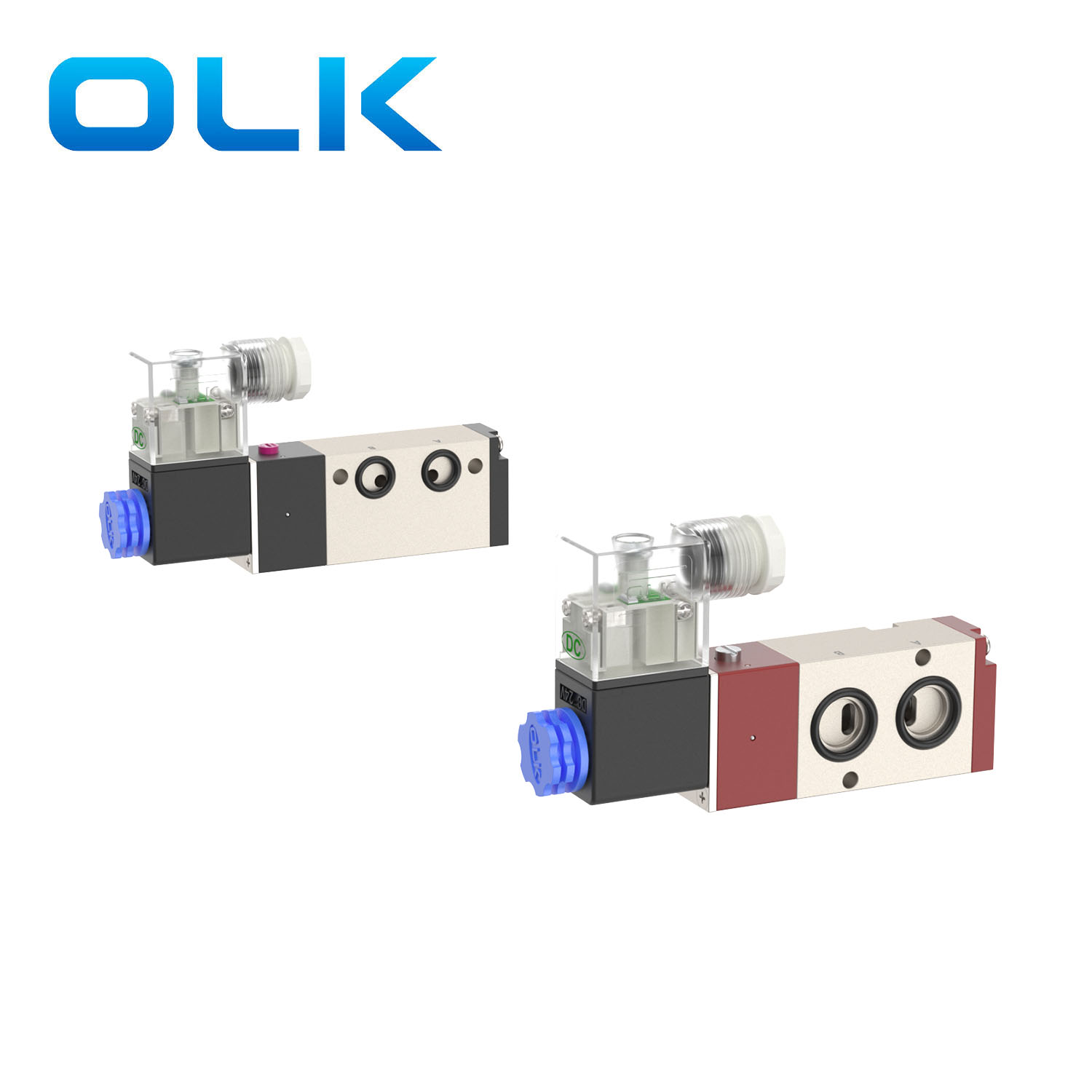

Az Ouleikai (OLK) 4M sorozatú közvetlen értékesítésű kétállású, ötutas mágneses irányszelepek pilótavezérlésű, gyors reakciósebességgel és megbízható működéssel, alkalmasak a kettős működésű hengerek vezérlésére. A tekercs ED logóval van ellátva, amely lehetővé teszi a folyamatos feszültségellátást hosszabb ideig. A kétfejű, kétállású mágnesszelep memória funkcióval rendelkezik. A megvastagított szeleptest kemény oxidáción megy keresztül a felületi keménység növelése érdekében. Használat előtt ellenőrizze a szelepet és a csővezetéket, hogy megbizonyosodjon azok épségéről és szivárgásmentességéről, hogy elkerülje a szelep normál működésének befolyásolását.
A 4M sorozatú mágnesszelep a 4V-os mágnesszelep egyik változata, működési elve megegyezik a 4V-os mágnesszeleppel. A különböző beépítési követelmények alapján a 4M sorozatú szelep módosított néhány interfész és rögzítőfurat méretet. Az Ouleikai (OLK) cég számos specifikációt és modellt kínál a különböző ügyfelek igényeinek kielégítésére, testreszabható szolgáltatásokat nyújtva.

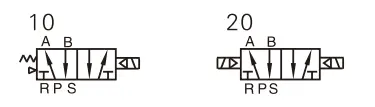

SZIMBÓLUM:
| Rendelési kód |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M:2 állású 5 utas mágnesszelep (NAMRU) |
KÓD | Szelep típusa |
PORT MÉRETE |
Feszültség |
Bekötési módszer |
|
|
1:100 SOROZAT |
10: egy mágnesszelep vezérlés 5/2 utas |
M5:M5 | V: AC220V | Üres: A TIÉD |
|
|
2:200 SOROZAT |
20: kettős mágnesszelep vezérlés 5/2 utas |
06:G1/8 | B: DC24V | L: Vonal |
|
|
3:300 SOROZAT |
|
08:G1/4 | C: AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F:DC12V |
|
Termékjellemzők:
1. Belső pilóta által működtetett szerkezet.
2. Dugattyús szerkezet, kiváló tömítéssel és érzékeny reakcióval.
3. Kétfejű, kétállású mágnesszelep memória funkcióval.
4. Kétfejű, kétállású mágnesszelep memória funkcióval.
5. Speciális technikával megmunkált belső lyukak minimális súrlódási ellenállást, alacsony induló légnyomást és meghosszabbított élettartamot eredményeznek.
6. Kenésmentes működés.
7. Oldallemez rögzítés, amely lehetővé teszi a működtető alkatrészek közvetlen csatlakoztatását.
8. Kézi eszközzel felszerelve a kényelmes telepítés és hibakeresés érdekében.
9. Különféle szabványos feszültségszintek választhatók.
|
munkaközeg |
Levegő (40 μm feletti szűrőn átszűrve) |
|
Akció |
Pilóta típus |
|
pozíciók száma |
2 pozíció 5 út |
|
kenés |
szükségtelen |
|
Üzemi nyomástartomány MPa (psi) |
0,15-0,8 (21-114) |
|
Garantált nyomásállóság |
1,5 MPa (215 psi) |
|
Üzemi hőmérséklet °C |
-20-70 |
|
Test anyaga |
alumínium ötvözet |
|
Normál feszültség |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Használjon feszültségtartományt |
AC:±15% DC:±10% |
|
energiafogyasztás |
AC: 6VA DC: 4,8W |
|
védelmi szint |
IP65 (DIN40050) |
|
hőállósági fokozat |
B osztály |
|
Csatlakozás típusa |
DIN aljzat típusa, konnektor típusa |
|
Gerjesztési idő |
0,05 másodperc vagy kevesebb |
|
modell |
Port átmérő |
MAX működési frekvencia |
Átfolyási keresztmetszeti terület mm² (CV érték) |
|
4M210-06 |
Beszívás=G1/8 |
5-ször/másodperc |
14,0 (0,78) |
|
4M220-06 |
Beszívás=G1/8 |
5-ször/másodperc |
14,0 (0,78) |
|
4M210-08 |
Szívó = G1/4 Kipufogó = G1/8 |
5-ször/másodperc |
16,0 (0,89) |
|
4M220-08 |
Szívó = G1/4 Kipufogó = G1/8 |
5-ször/másodperc |
16,0 (0,89) |
|
4M310-08 |
Beszívás=G3/8 Kipufogó=G1/4 |
4/mp |
25,0 (1,40) |
|
4M320-08 |
Beszívás=G3/8 Kipufogó=G1/4 |
4/mp |
25,0 (1,40) |
|
4M310-10 |
Beszívás=G1/4 |
4/mp |
30 (1,68) |
|
4M320-10 |
Beszívás=G1/4 |
4/mp |
30 (1,68) |
