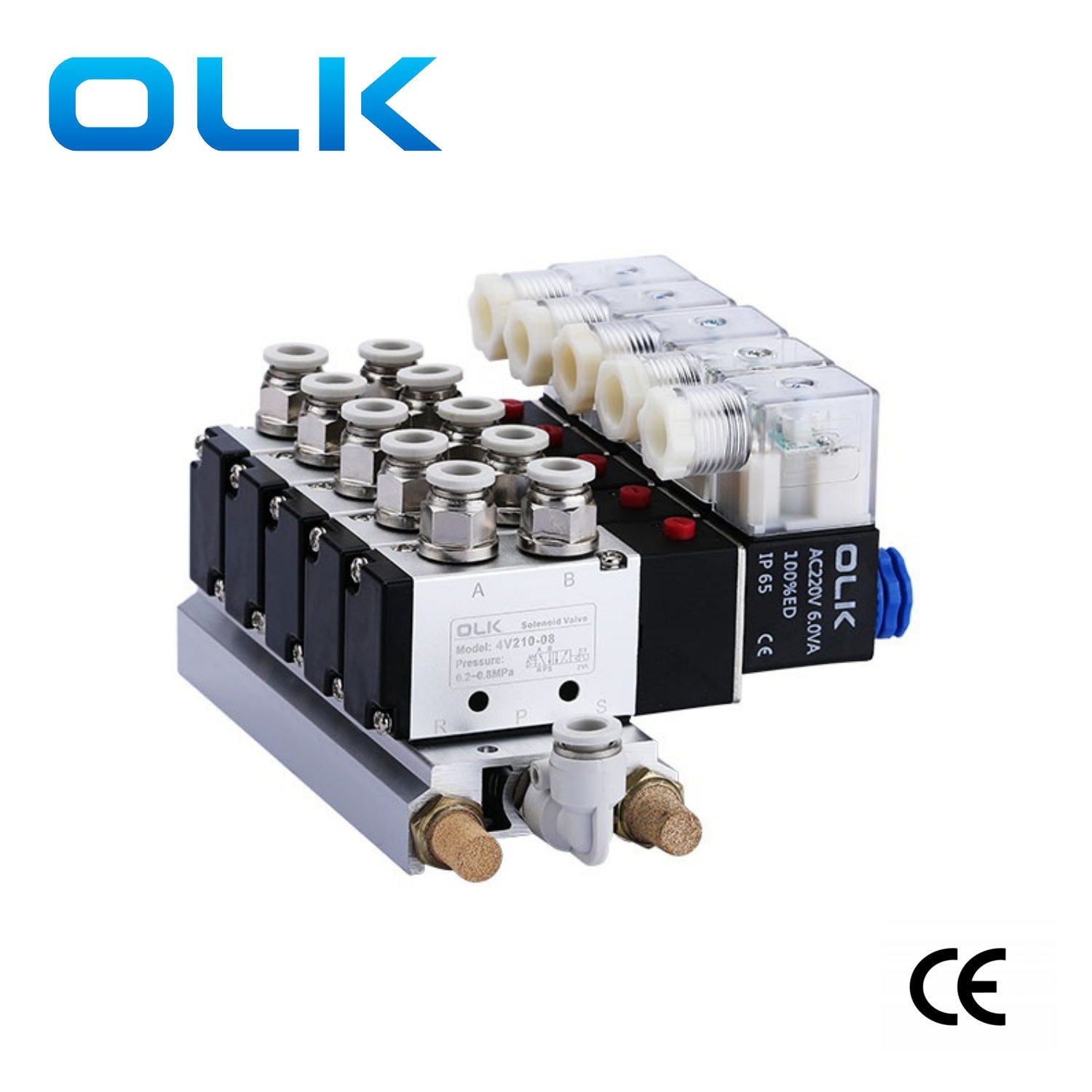

A 4V -es sorozatú mágnesszelep -szelep ötirányú mágnesszelep egy folyadékirányú szelep, amely alkalmas a levegőre, mint a munkaerő -tápközegre.
Az ötirányú 4 V-os sorozatú mágnesszelep test alumíniumötvözetből készül, és kiváló minőségű anyagokat tartalmaz, például A fokozatú porálló pilótafejeket, Mitsubishi tömítő alkatrészeket és nem fagyos kenőolajat. Megtarthatja funkcionalitását durva munkakörnyezetben. Ez a szelep szigorú EMC és LVD -megfelelési tesztelésen ment keresztül, és CE -tanúsítást kapott, amely megfelel a legmagasabb biztonsági és minőségi előírásoknak.
A termék elfogadja a testreszabott megjelenési színeket, lehetővé téve a felhasználók számára, hogy gyorsan azonosítsák a terméket a komplex integrált rendszerkörnyezetekben.
A 4V -es sorozatú mágnesszelepek standard interfészei M5, G1/8, G1/4, G3/8, G1/2, az integrált készletekben kaphatók az egyszerű telepítéshez. A megfelelő feszültség teljesítményétől függően több lehetőség van a működési feszültségekre, az adott alkalmazás forgatókönyvétől függően.
A 4V sorozatú mágnesszelepeket, az Ouleikait (OLK) széles körben használják különféle ipari forgatókönyvekben, például a csomagolási automatizálás, az orvosi gépek, a textileszeresítések, amelyek megbízható megoldásokat kínálnak a gyártósorhoz.
SZIMBÓLUM:
| 4 V -os | 2 | 10 | 08 | AC110V | Ex-P |
| MODELL | KÓD | Szeleptípus | Portméret | Feszültség | Kábelezési módszer |
| 4V: 2 Pozíció 5. út /2 Pozíció 5 WAY SOLENOID szelep | 1: 100 sorozat | 10: Egyetlen mágnesszelep 5/2 út | M5: M5x0.8 | A: AC22C | Üres: a te |
|
|
2: 200 sorozat | 20: Dupla mágnesszelep 5/2 út | 06: G1/8 | B: DC24V | I: vonal |
|
|
3: 300 sorozat | 30c: Dupla mágnesszelep 5/3 út zárt központ | 08: G1/4 | C: AC110V |
|
|
|
4: 400 Seires | 30E: Dupla mágnesszelep 5/3 WASE kipufogó központ | 10: G3/8 | E: AC24V |
|
|
|
|
30p: Dupla mágnesszelep 5/3 WAY nyomásközpont | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Termékjellemzők:
1. Pilóta mód: Külső és belső lehetőségek állnak rendelkezésre;
2 .. dugattyú típusú szerkezet, kiváló tömítés, érzékeny válasz ；
3.három helyzetben lévő mágnesszelepek három központi funkciót kínálnak:
4. Kétfejű két helyzetű mágnesszelepek memóriafunkciója;
5. Belső lyukak speciális technikákkal, alacsony súrlódású ellenállással, alacsony indítási nyomásgal, hosszú élettartammal;
6. Az olajkenésnek nincs szüksége;
7.A integrálható a baseplate szelep szerelvénybe, a telepítési hely megtakarításával;
8. Kézi eszközzel felszerelt az egyszerű telepítéshez és hibakereséshez;
9. Több standard feszültségszint áll rendelkezésre a kiválasztáshoz.
|
működő közeg |
Air (40 μm feletti szűrőn keresztül szűrve) |
|
Akció |
Pilóta típus |
|
kenés |
szükségtelen |
|
Munkanyomás -tartomány MPA (PSI) |
0,15–0,8 (21 ~ 114) |
|
Garantált nyomásállóság |
1,5mPa (215psi) |
|
Munkahőmérséklet ° C |
-20∼70 |
|
Testi anyag |
alumíniumötvözet |
|
Szabványos feszültség |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Használja a feszültségtartományt |
AC: ± 15 ％ DC: ± 10 ％ |
|
energiafogyasztás |
AC: 3VA DC: 3W |
|
védelmi szint |
IP65 (DIN40050) |
|
hőállósági fok |
B fokozat |
|
Csatlakozási típus |
DIN Socket Type, Outlet Type |
|
Gerjesztési idő |
5 -szer/másodperc |
|
modell |
Port átmérőjű |
pozíciók száma |
legmagasabb üzemi frekvencia |
Hatékony keresztmetszeti terület MM² (CV érték) |
|
4v110-m5 |
Bevitel = outlet = m5 |
2 5. helyzet |
5 -szer/másodperc |
5,5 (0,31) |
|
4v120-m5 |
Bevitel = outlet = m5 |
2 5. helyzet |
5 -szer/másodperc |
5,5 (0,31) |
|
4v130c-m5 |
Bevitel = outlet = m5 |
Három pozíció öt helyezett |
3 -szor/másodperc |
5,0 (0,28) |
|
4v130e-m5 |
Bevitel = outlet = m5 |
Három pozíció öt helyezett |
3 -szor/másodperc |
5,0 (0,28) |
|
4v130p-m5 |
Bevitel = outlet = m5 |
Három pozíció öt helyezett |
3 -szor/másodperc |
5,0 (0,28) |
|
4v110-06 |
Bevitel = outlet = g1/8 |
2 5. helyzet |
5 -szer/másodperc |
12,0 (0,67) |
|
4v120-06 |
Bevitel = outlet = g1/8 |
2 5. helyzet |
5 -szer/másodperc |
12,0 (0,67) |
|
4v130c-06 |
Bevitel = outlet = g1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
9,0 (0,50) |
|
4v130e-06 |
Bevitel = outlet = g1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
9,0 (0,50) |
|
4v130p-06 |
Bevitel = outlet = g1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
9,0 (0,50) |
|
4v210-06 |
Bevitel = outlet = g1/8 |
2 5. helyzet |
5 -szer/másodperc |
14,0 (0,78) |
|
4v220-06 |
Bevitel = outlet = g1/8 |
2 5. helyzet |
5 -szer/másodperc |
14,0 (0,78) |
|
4v230c-06 |
Bevitel = outlet = g1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
12,0 (0,67) |
|
4v230e-06 |
Bevitel = outlet = g1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
12,0 (0,67) |
|
4v230p-06 |
Bevitel = outlet = g1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
12,0 (0,67) |
|
4v210-08 |
Inlet = Outlet = G1/4 kipufogó = G1/8 |
2 5. helyzet |
5 -szer/másodperc |
16,0 (0,89) |
|
4v220-08 |
Inlet = Outlet = G1/4 kipufogó = G1/8 |
2 5. helyzet |
5 -szer/másodperc |
16,0 (0,89) |
|
4v230c-08 |
Inlet = Outlet = G1/4 kipufogó = G1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
12,0 (0,67) |
|
4v230e-08 |
Inlet = Outlet = G1/4 kipufogó = G1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
12,0 (0,67) |
|
4v230p-08 |
Inlet = Outlet = G1/4 kipufogó = G1/8 |
Három pozíció öt helyezett |
3 -szor/másodperc |
12,0 (0,67) |
|
4v310-08 |
Bevitel = outlet = g1/4 |
2 5. helyzet |
4/sec |
25.0 (1,40) |
|
4v320-08 |
Bevitel = outlet = g1/4 |
2 5. helyzet |
4/sec |
25.0 (1,40) |
|
4v330c-08 |
Bemeneti nyílás = outlet = g3/8 kipufogó = g1/4 |
Három pozíció öt helyezett |
3 -szor/másodperc |
18.0 (1,00) |
|
4v330e-08 |
Bemeneti nyílás = outlet = g3/8 kipufogó = g1/4 |
Három pozíció öt helyezett |
3 -szor/másodperc |
18.0 (1,00) |
|
4v330p-08 |
Bemeneti nyílás = outlet = g3/8 kipufogó = g1/4 |
Három pozíció öt helyezett |
3 -szor/másodperc |
18.0 (1,00) |
|
4v310-10 |
Bevitel = outlet = g1/4 |
2 5. helyzet |
4/sec |
30 (1,68) |
|
4v320-10 |
Bevitel = outlet = g1/4 |
2 5. helyzet |
4/sec |
30 (1,68) |
|
4v330c-10 |
Bemeneti nyílás = outlet = g3/8 kipufogó = g1/4 |
Három pozíció öt helyezett |
3 -szor/másodperc |
18.0 (1,00) |
|
4v330e-10 |
Bemeneti nyílás = outlet = g3/8 kipufogó = g1/4 |
Három pozíció öt helyezett |
3 -szor/másodperc |
18.0 (1,00) |
|
4v330p-10 |
Bemeneti nyílás = outlet = g3/8 kipufogó = g1/4 |
Három pozíció öt helyezett |
3 -szor/másodperc |
18.0 (1,00) |
|
4v410-15 |
Bevitel = outlet = g1/2 |
2 5. helyzet |
3 -szor/másodperc |
50,0 (2,79) |
|
4v420-15 |
Bevitel = outlet = g1/2 |
2 5. helyzet |
3 -szor/másodperc |
50,0 (2,79) |
|
4v430c-15 |
Bevitel = outlet = g1/2 |
Három pozíció öt helyezett |
3 -szor/másodperc |
30 (1,68) |
|
4v430e-15 |
Bevitel = outlet = g1/2 |
Három pozíció öt helyezett |
3 -szor/másodperc |
30 (1,68) |
|
4v430p-15 |
Bevitel = outlet = g1/2 |
Három pozíció öt helyezett |
3 -szor/másodperc |
30 (1,68) |
GYIK:
1. Mennyire gyors a 4 V sorozatú mágnesszelep -szelep frekvenciája?
Max. Műveleti frekvencia ötször/másodperc.
2. A 4V -es sorozatú mágnesszelep -szelep hosszú ideig be lehet kapcsolni?
Igen, a tekercsünk 100% -ban Ed.
3. Hogyan lehetne javítani a 4V -os mágnesszelepek élettartamát?
Javasolt olajvíz elválasztó a nedvesség és szennyeződések szűrésére a levegőben
4. A mágnesszelep tekercs blokkolja -e a légtömlőt vagy az ízületi felületet?
Ez nem fog megtörténni, mert a tekercset a tekercs anyájának csavarozásával lehet beállítani
5.A feszültség AC és DC közötti különbség?
A DC egyenes áram, az AC váltakozó áram. Általában a háztartási áram AC220V
