Az SI sorozat ISO15552 szabványú pneumatikus hengerei három típusban kaphatók: standard kettős működésű, SID kettős rúdú kettős működésű és SIJ kettős rúdú kettős működésű, állítható lökettel. Megfelelnek az ISO 15552 szabványnak, ami azt jelenti, hogy beépítési méreteik nagyobbak, mintSU pneumatikus hengerekazonos méretű. A rögzített tartozékok nem cserélhetők fel, és csak az ISO 15552 (korábban ISO 6431) előírásokkal kompatibilisek.
1.IS015552 (eredeti IS06431) szabványos pneumatikus henger;
2. A dugattyútömítés 2 Y alakú egyirányú tömítésből áll, amely kompenzációs funkcióval, hosszú élettartammal és alacsony indítási nyomással rendelkezik,
3. A 米-alakú alumínium cső kötőrúd nélkül jó korrózióállósággal rendelkezik;
4. A henger pufferbeállítása egyenletes és egyenletes:
5. A hengerek és tartozékok a beépítéshez többféle specifikációval választhatók.

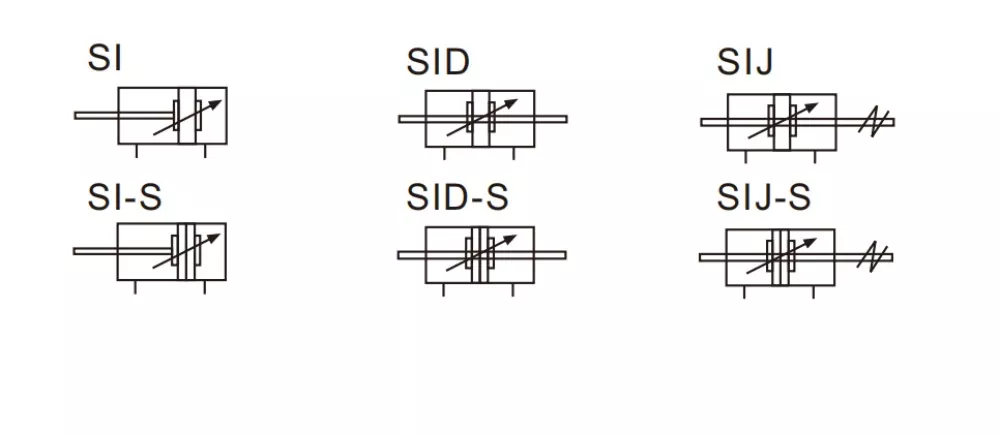

SI sorozat ISO15552 szabványos pneumatikus henger szimbólum:
|
Rendelési kód |
|
|||||||||
|
ÉS |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SAY |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Modell |
Furat mérete |
Rúd anyaga |
|
stroke |
|
Állítható löket |
Mágnes |
Szerelés típusa |
Tömítőanyag |
Szál típusa |
|
SI: kettős hatású típus |
|
Üres: közepes szénacél |
|
|
|
10:10 mm |
Üres: mágnes nélkül |
|
Üres: TPU |
Üres: PT (55°) |
|
SID: dupla rúd típus |
|
V: SUS420J2 |
|
|
|
20:20 mm |
S: mágnessel |
10:10 mm |
G:G (55°) |
|
|
SIJ: állítható lökettípus |
|
B:SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°) |
|
|
Furat mérete (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Tisztított levegő |
Kettős színészi játék |
|||||||||
|
Munkaközeg |
Tisztított levegő |
|||||||||
|
Fix forma |
ÉS |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
SAY |
||||||||||
|
Üzemi nyomás |
0,1-1,0 MPa (14-145 Psi) |
|||||||||
|
Nyomás bizonyítása |
1,5 MPa (215 Psi) |
|||||||||
|
Üres: közepes szénacél |
‘-20-80℃ |
|||||||||
|
Sebességtartomány használata |
30-800 |
30-500 |
||||||||
|
Pufferelési mód |
Állítható puffer |
|||||||||
|
Pufferelési távolság (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Port mérete |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU pneumatikus hengerek: Főbb különbségek és specifikációk összehasonlítása
|
Modell: |
Ők azok
|
ÉS
|
|
Standard |
SU sorozatú henger Mágnes |
SI sorozatú henger: ISO1552 (ISO6431) |
|
Alkalmazott országok/régiók |
Leginkább ázsiai berendezésekben használják (különösen tajvani és japán rendszerberendezésekben) |
Leginkább európai és amerikai berendezésekben, automatizálási gyártósorokon használják |
|
beépítési méret |
Kompakt |
Nagyobb |
|
Furat mérete |
32-400 |
32-200 |
|
Fix tartozékok |
A tartozékok kompatibilisek aSC sorozatú pneumatikus |
ISO6431 sorozat (DNC, SI, SAI, SE) Növelje a termékek belső hivatkozásait |
|
Belső szerkezeti különbségek (nem látható kívülről) |
A végburkolat méretei (szerelési furatok helyzete, hengerfej mérete, henger farok mérete) Dugattyúrúd menethossza A hengerprofil belső hornyos szerkezete Az európai és japán szabványos rögzítőfuratok közötti különbségek Az SU pneumatikus munkahenger és az SI léghenger nem cserélhető fel, és a tartozékok (CA /CB lábtartók,FA karimák,TC-M, csuklófejek) nem kompatibilisek |
|
Milyen márkájú SI hengerek cserélhetők?
azonos méretű. A rögzített tartozékok nem cserélhetők fel, és csak az ISO 15552 (korábban ISO 6431) előírásokkal kompatibilisek.
Mi a különbség az új SAI sorozat és a régi SI sorozatú szabványos léghenger között?
Az új SAI hengerek külső hornyokkal rendelkeznek az érzékelő felszereléséhez, így az érzékelő felszerelése gyors és kényelmes.
Milyen típusú henger az SI?
Az SI egy szabványos léghenger.
