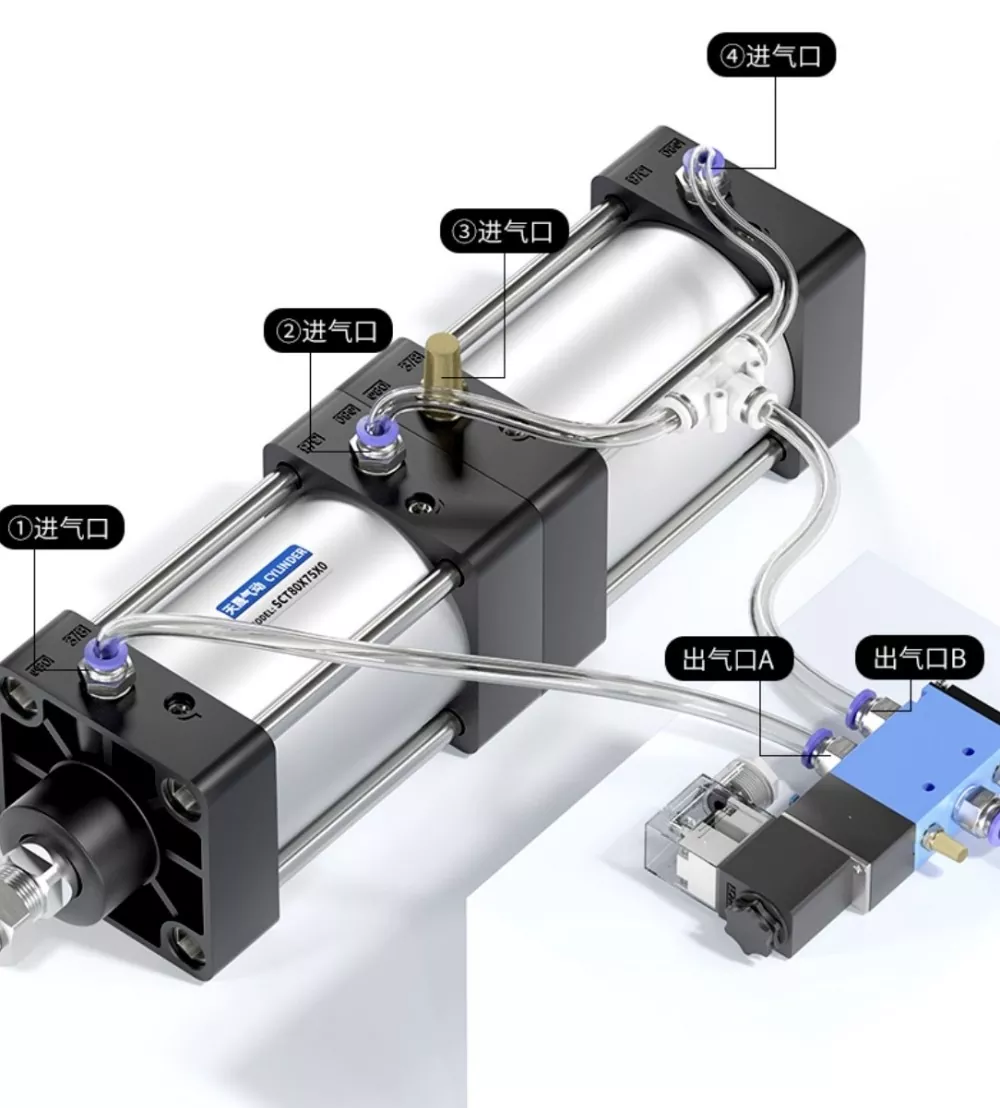

A henger① levegőbemenete a mágnesszelep A portjához, a henger④ levegőbemenete pedig sorosan a mágnesszelep B portjához csatlakozik. A Cylinder③ levegőbemenete hangtompítóhoz van csatlakoztatva. Amikor a mágnesszelep A portja feszültség alatt van, a hengerek visszahúzott helyzetben maradnak. Amikor a B port feszültség alá kerül, a hengerek működni kezdenek.

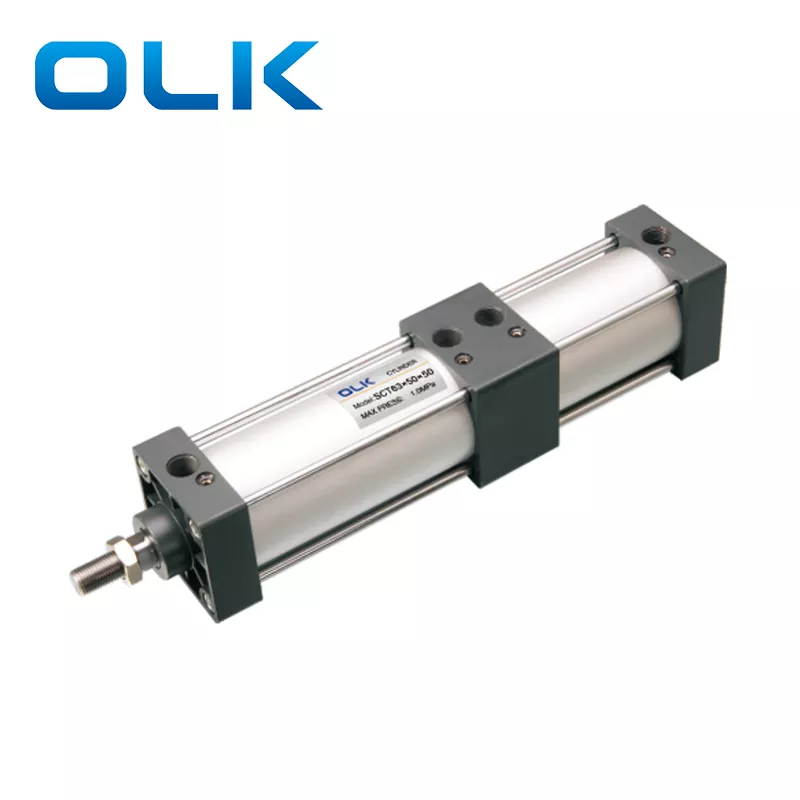

· OLK szabványos hengerek.
· A dugattyútömítés speciális kétirányú tömítőszerkezettel rendelkezik, amely kompakt kialakítással és olajtároló funkcióval rendelkezik.
·Rúd típusú henger; az első és a hátsó burkolat a nagy megbízhatóság érdekében kötőrudakkal csatlakozik az alumínium csőtesthez.
·A dugattyúrúd több pozicionálási pontot érhet el teljes lökete alatt.
· Sima és állítható párnázás.
· Különféle hengerspecifikációk és szerelési tartozékok állnak rendelkezésre az ügyfelek számára, amelyek közül választhatnak.
·A magas hőmérsékletnek ellenálló tömítőanyagok opcionálisak, lehetővé téve a henger normál működését 150°C-on.
|

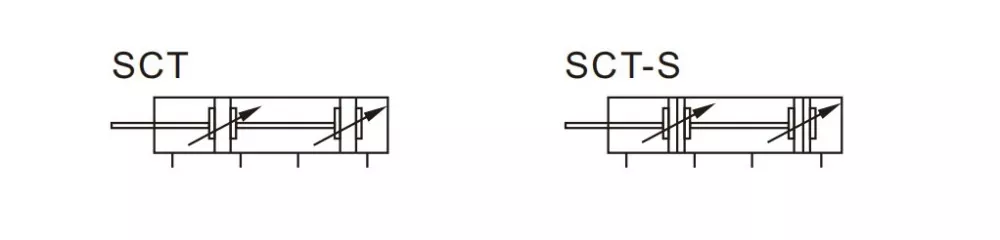

Rendelési kód |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Modell: |
Furat mérete |
|
1. ütés |
|
2. ütés |
|
Mágnes |
Tömítőanyag |
Szerelés típusa |
Szál |
|
SCT vonórúd henger |
|
|
|
|
|
|
Üres: nélkül |
Üres: TPU |
Üres: |
Üres: PT szál |
|
|
|
|
|
|
|
|
S: Mágnessel |
N:NBR |
LB: lábra rögzítés |
T:NPT menet |
|
|
|
|
|
|
|
|
|
H: |
|
G:G szál |
|
Furat mérete (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Színészi mód |
Kettős színészi játék |
|||||
|
Munkaközeg |
Tisztított levegő |
|||||
|
Fix forma |
Alap és LB |
|||||
|
Üzemi nyomás |
0,1-1,0 MPa (14-145 Psi) |
|||||
|
Nyomásvizsgálat |
1,5 MPa (215 Psi) |
|||||
|
Üzemi hőmérséklet tartomány |
‘-20-80℃ |
|||||
|
Sebességtartomány használata |
30-800 |
|||||
|
Pufferelési mód |
Állítható puffer |
|||||
|
Pufferelési távolság (mm) |
21 |
28 |
29 |
|||
|
Port mérete |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|
Pneumatikus vezérlési sémák többállású hengerekhez |
||
|

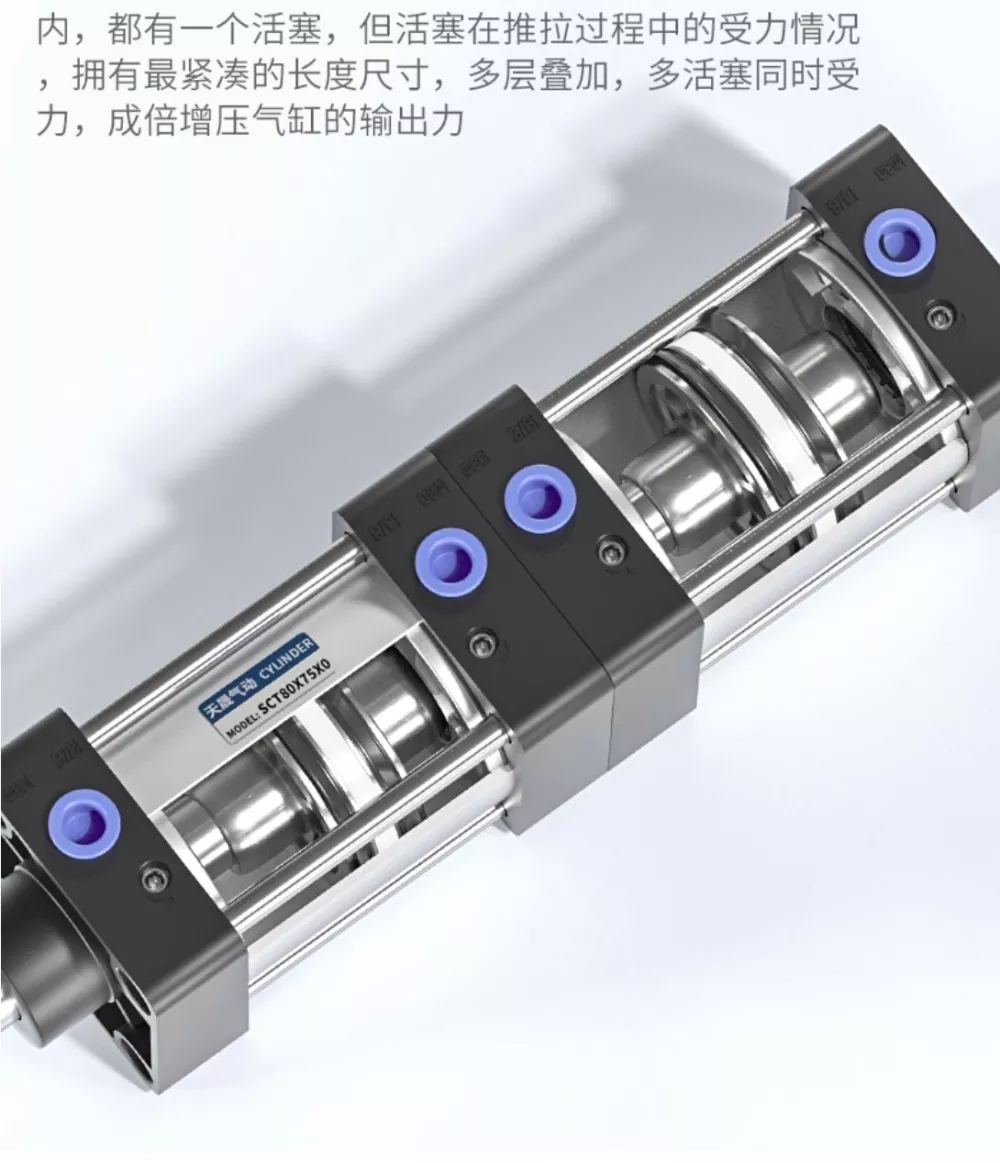

A henger minden része tartalmaz egy dugattyút. Amikor a dugattyúrúd kinyúlik, minden dugattyú nyomóerőt hoz létre. A visszahúzás során azonban csak egy dugattyú fejt ki húzóerőt. A henger① levegőbemenete a mágnesszelep A portjához, a henger④ levegőbemenete pedig sorosan a mágnesszelep B portjához csatlakozik. A Cylinder③ levegőbemenete hangtompítóhoz van csatlakoztatva. Amikor a mágnesszelep A portja feszültség alatt van, a hengerek visszahúzott helyzetben maradnak. Amikor a B port feszültség alá kerül, a hengerek működni kezdenek. |

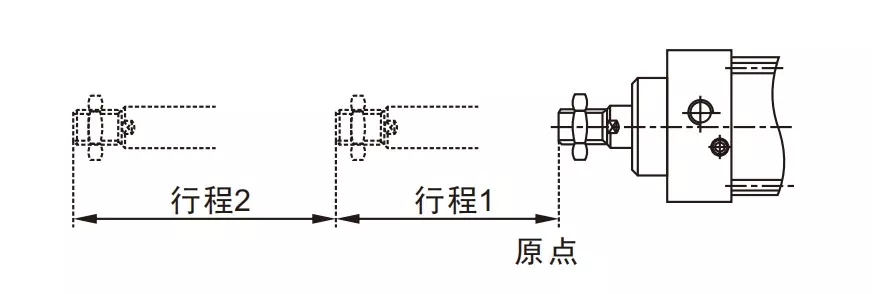

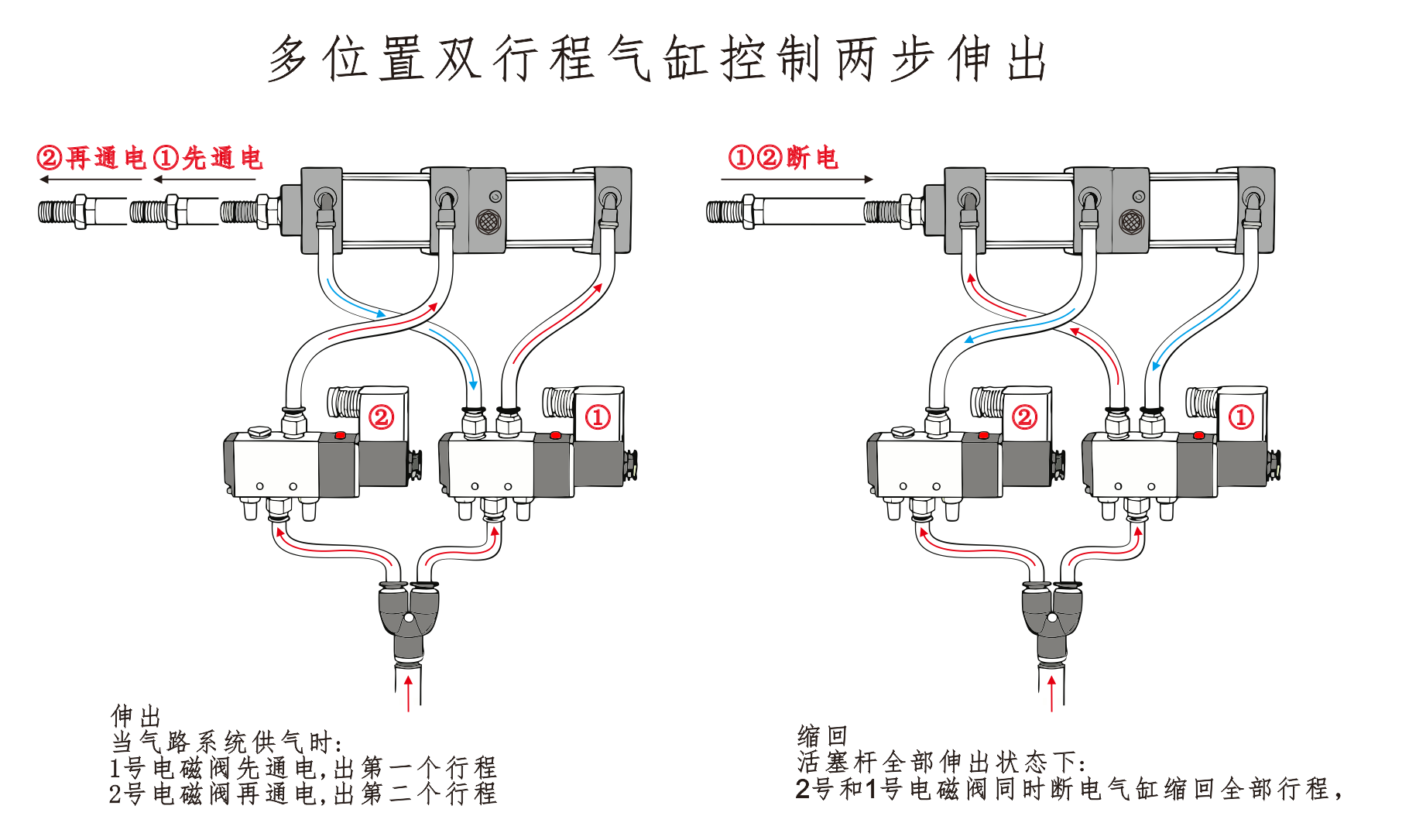

1.Kiterjesztés Ha a levegőellátás be van kapcsolva: Az 1. számú mágnesszelep feszültség alá kerül, és a henger az első löketig kinyúlik.
Ezután a 2. számú mágnesszelep feszültség alá kerül, és a henger a második ütemig terjed.
2. Visszahúzás Amikor a dugattyúrúd teljesen ki van húzva: Az 1-es és a 2-es mágnesszelep egyaránt feszültségmentes, és a henger teljesen visszahúzódik. |

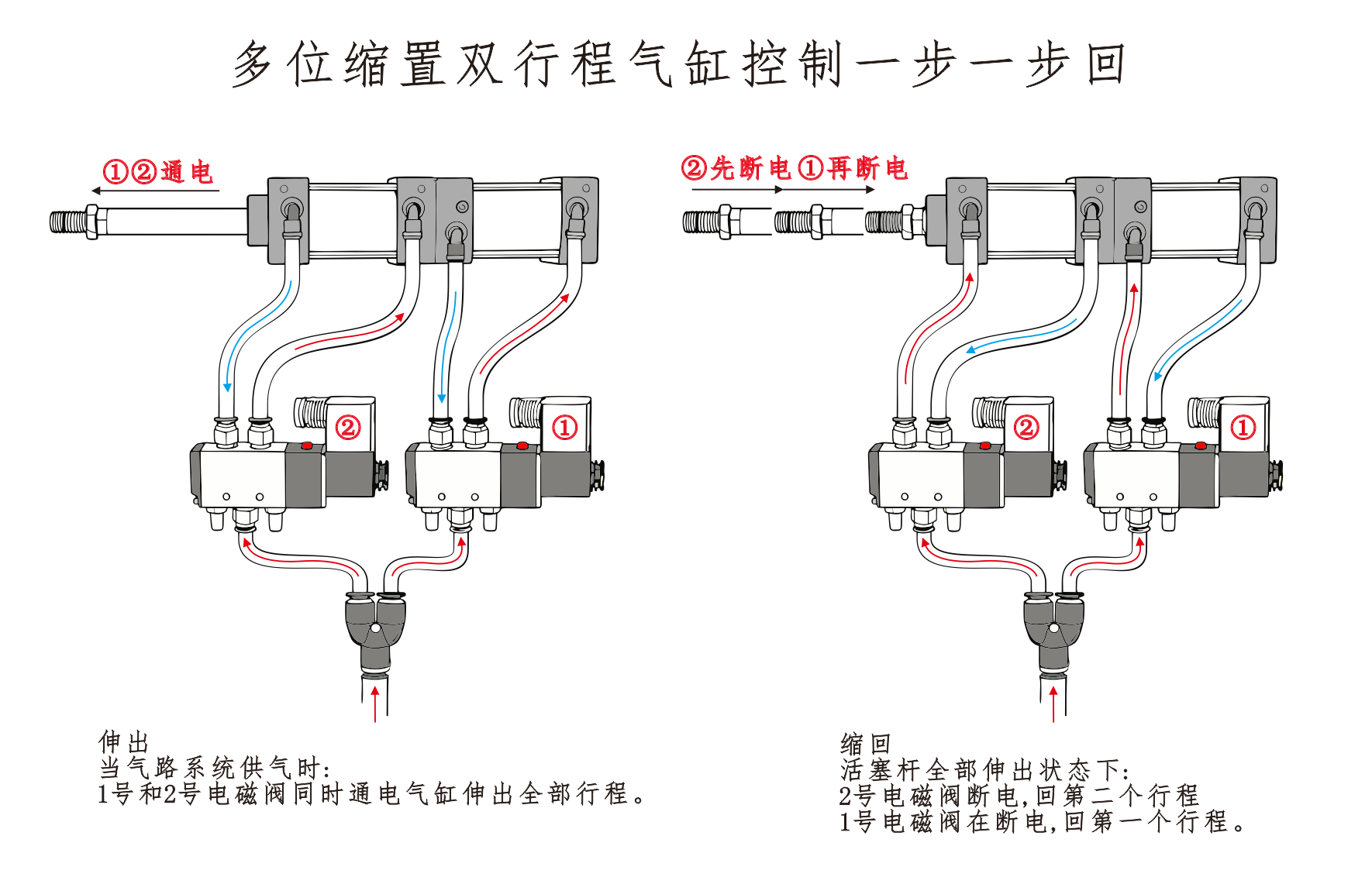

1. Hosszabbítás (előre irányuló löket) Ha a levegőellátás be van kapcsolva: Az 1-es és a 2-es mágnesszelep egyszerre kap feszültséget. A hengerrúd minden löketen átnyúlik, amíg teljesen ki nem nyúlik.
2. Visszahúzás (lépésről lépésre történő visszatérés) ①Térjen vissza a második pozícióba Amikor a dugattyúrúd teljesen ki van húzva: A 2. számú mágnesszelep feszültségmentesítve van, aminek következtében a henger visszahúzódik a második helyzetbe. ② Térjen vissza az első pozícióba Az 1. számú mágnesszelep feszültségmentes, aminek következtében a henger visszahúzódik az első helyzetbe, és befejeződik a visszatérési folyamat. |
|
|
|
|
Mi az SCT hengersorozat?
Az SCT henger a szabványos sorozatú pneumatikus hengeres kötőrúd típushoz tartozik
