Az ouleikai M3 sorozatú airtac típusú 3/2 utas mechanikus szelep 2 üzemállapottal és 3 útválasztással rendelkezik. Az M3 mechanikus szelep különböző pneumatikus szabályozási forgatókönyvekhez alkalmas. A dugattyús szerkezetű M3 mechanikus szelepvezérlő erőt nem befolyásolja az üzemi nyomás. stabil, megbízható és tartós, alkalmas hosszú távú stabil munkakörnyezetekre, például pneumatikus vezérlésre automatizált gyártósorokon, például összeszerelő sorokon és csomagolósorokon.
Szimbólum:
Rendelési kód
M3
PM
210
06
R
SOROZAT

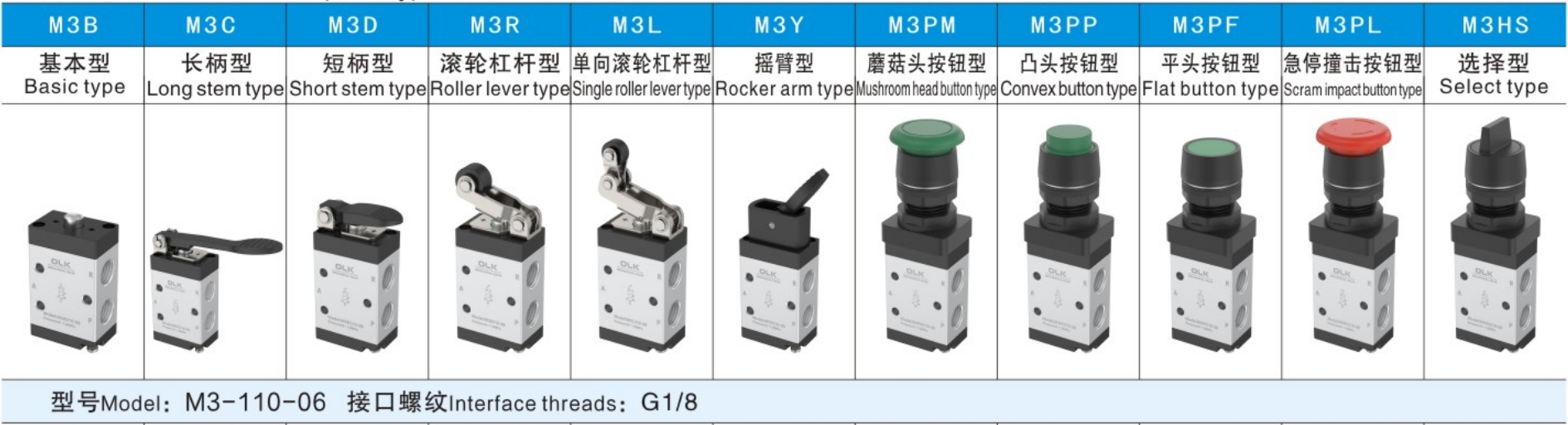

Gomb típusa
kód
PORT MÉRETE
Gomb színe
M3: Mseries 2 pozíció 3 út

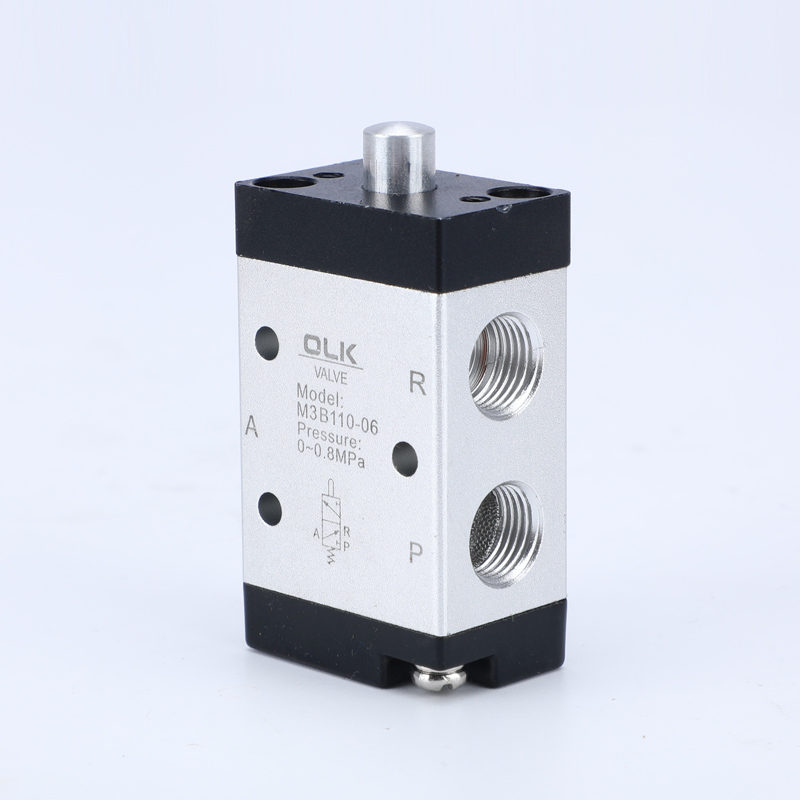

B: Alaptípus (M3B)
110:110 sorozatú egyetlen vezérlés
100:06:G1/8
PL:PIROS

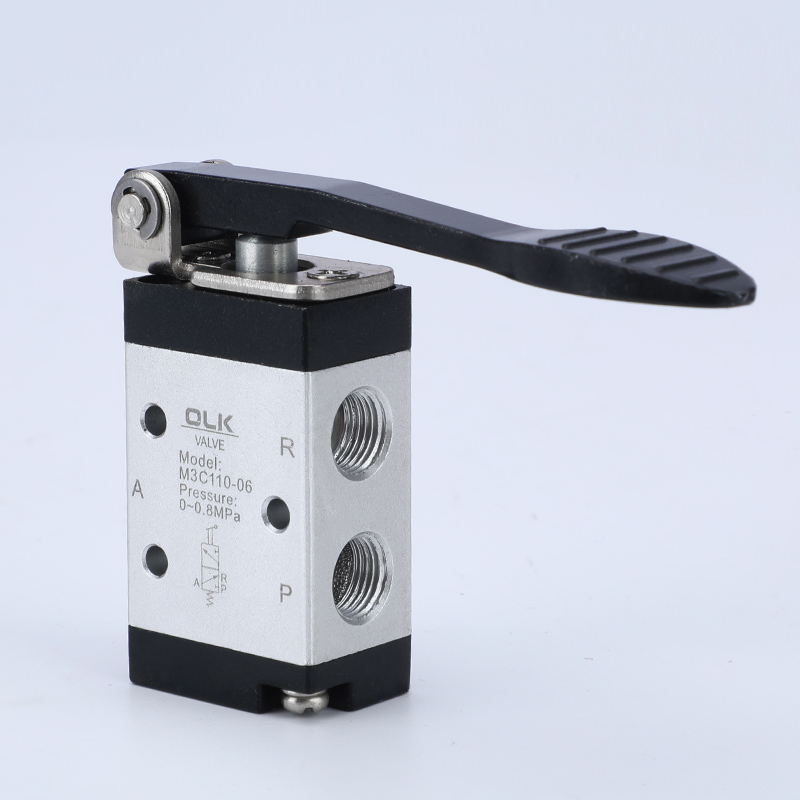

C: Hosszú fogantyú típus (M3C)
210:210 sorozatú egyetlen vezérlés
200:06:G1/8
PP/PF/PM/HS:PIROS ZÖLD FEKETE
D: Rövid fogantyútípus (M3D)
200:08:G1/4
R: Görgőkar típusa (M3R)

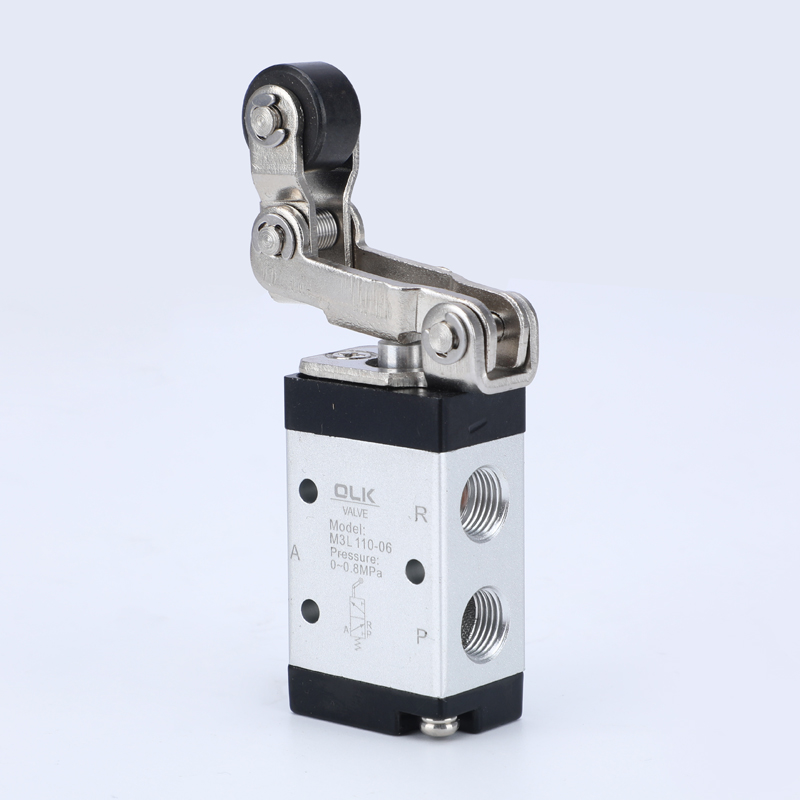

L: egyirányú görgőkar típus (M3L)

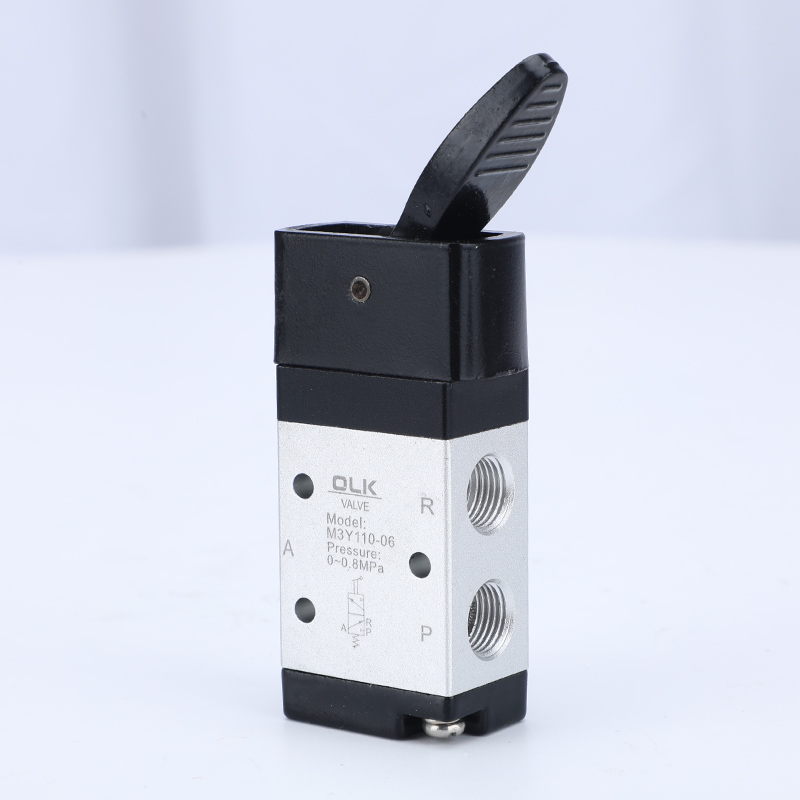

Y: billenőkar típusa (M3Y)

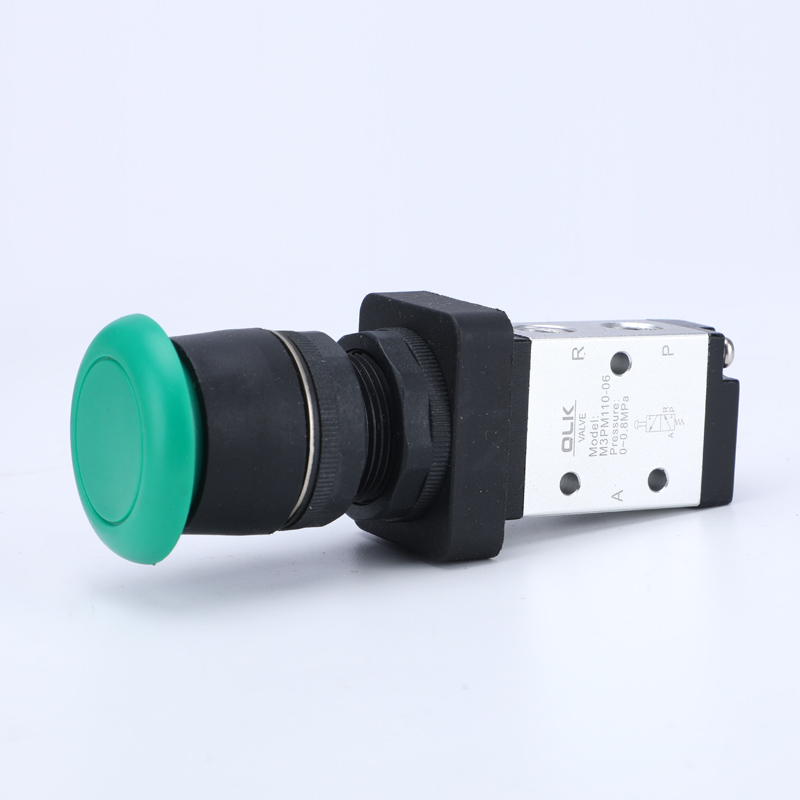

PM: Gombafejes gomb típusa (M3PM)

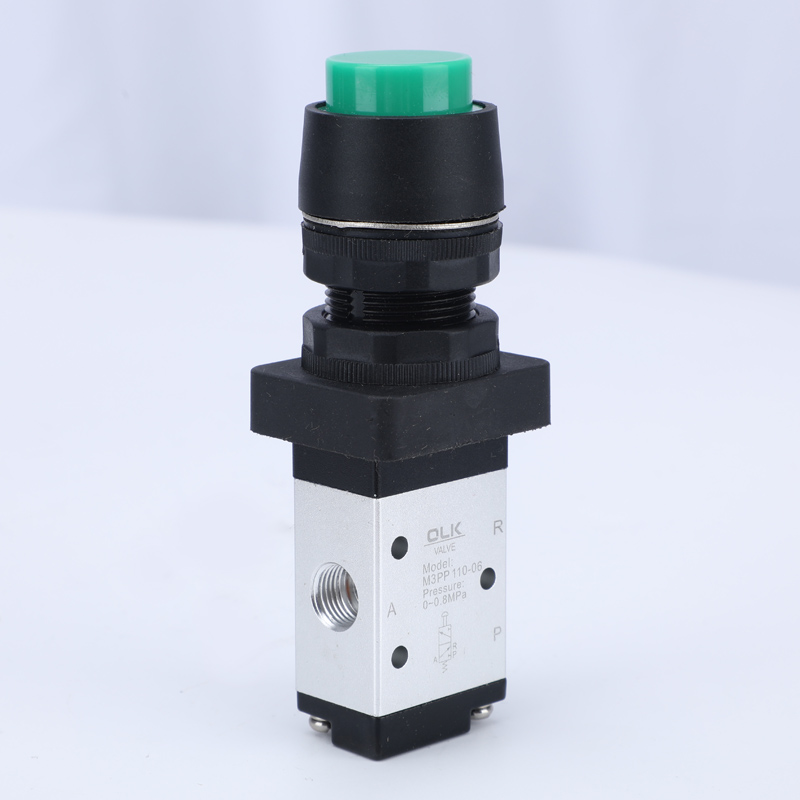

PP: Emelt fejű gombtípus (M3PP)
PF: Lapos fejű gombtípus (M3PF)

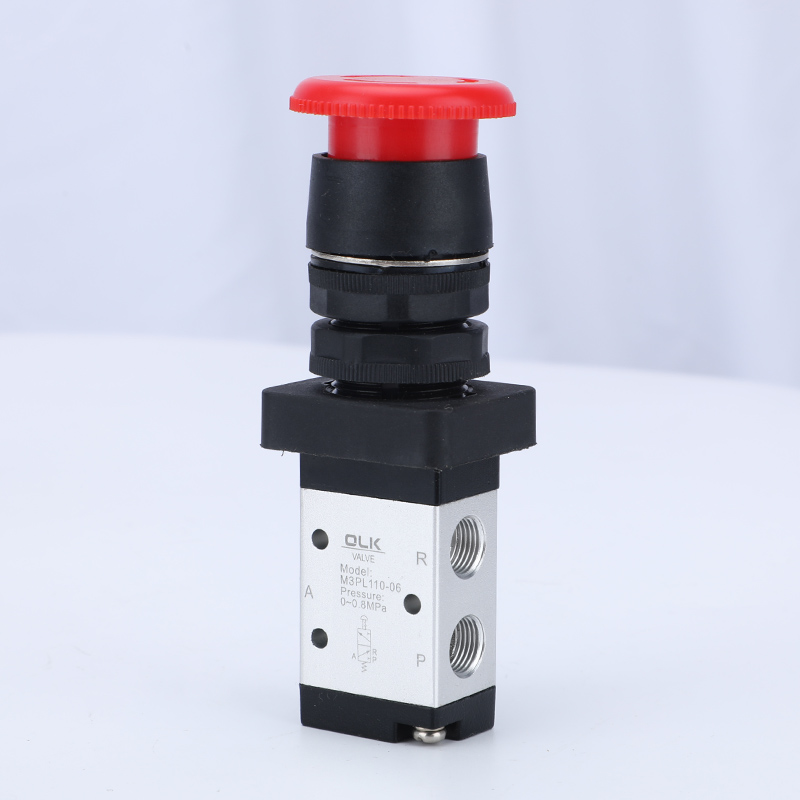

PL: Vészleállító ütőgomb típus (M3PL)
HS: Kiválasztó típus (M3HS)
1. A kipufogónyílás a karosszérián található, megkönnyítve a hangtompító felszerelését a zaj és a környezetszennyezés csökkentése érdekében.
2. Az M3B, M3R és M3L sorozatok külső erőket igényelnek a külső mechanizmusok által biztosított kapcsoláshoz, alkalmasak helyzetérzékelésre vagy löketkapcsolókra.
3. Az M3C, M3D, M3Y, M3PF, M3PM, M3PP és M3PLM3HS sorozatok kézi működtetésűek, különféle szerkezeti formájú vezérlőfejekkel a kényelmes használat érdekében különböző körülmények között.
4. Dugattyús szerkezet, a vezérlőerőt nem befolyásolja az üzemi nyomás (azaz nincs ellennyomás), belső gyűrűtömítés, kiváló tömítés és rugalmas kapcsolás.
5. Nincs szükség olajkenésre.
6. Kényelmes telepítés és használat többpozíciós rögzítéssel.
7. Az M3C, M3D, M3Y, M3R és M3L sorozat vezérlőfejei fém anyagból készülnek a hosszú élettartam és a nagyobb megbízhatóság érdekében.
|
Modell |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Munkaközeg |
Levegő (Szűrés 40 μm-nél nagyobb szűrőszűrőn keresztül) |
|||||||||||
|
Akció mód |
Külső vezérlés közvetlen hatású típus |
|||||||||||
|
Port mérete |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Hatékony keresztmetszeti terület |
MINI |
05:2,5 mm² (Cv=0,14) |
||||||||||
|
110 |
06:8,0 mm² (Cv=0,45) |
|||||||||||
|
210 |
06:9,0 mm² (Cv=0,5); 0,8:12,0 mm² (Cv=0,67) |
|||||||||||
|
Pozíció |
3/2 Port |
|||||||||||
|
NEM SZÜKSÉGES |
||||||||||||
|
Nyomástartomány |
0-1,0 MPa (0-145 psi) |
|||||||||||
|
Bizonyító nyomás |
1,5 MPa (215 psi) |
|||||||||||
|
Woking nyomás |
‘-20-70℃ |
|||||||||||
|
Test Anyaga |
Alumínium ötvözet |
|||||||||||
Óvintézkedések
1) A vezérlőelem műszaki műanyagból készült, és csak kézi működtetés megengedett. Ne használjon fém ütést a szelep kapcsolásához.
2) Az M3B, M3C, M3D, M3PM, M3PF és M3PP sorozat automatikusan visszaáll. Az M3Y, M3HS és M3PL kézi szelepek manuálisan alaphelyzetbe állnak. Az M3PL kincses pozícióba való benyomása után a forgatógombot el kell forgatni a visszaállításhoz.
3) Ügyeljen a hátrameneti löketre. Ha bármilyen külső erő hatására a szelep megfordul, az alap irányváltó löket nem haladhatja meg a vezérlőlöket táblázatban megadott irányváltó lökettartományt, ellenkező esetben a szelepház károsodását okozza.
4) Az M3L egyirányú görgős szelep csak egy irányba tud kapcsolni (jobbról balra ütve). Érvénytelen ütközés a másik irányba (balról jobbra ívelt).
5) A vezérlőfej kombináció külön rendelhető.
