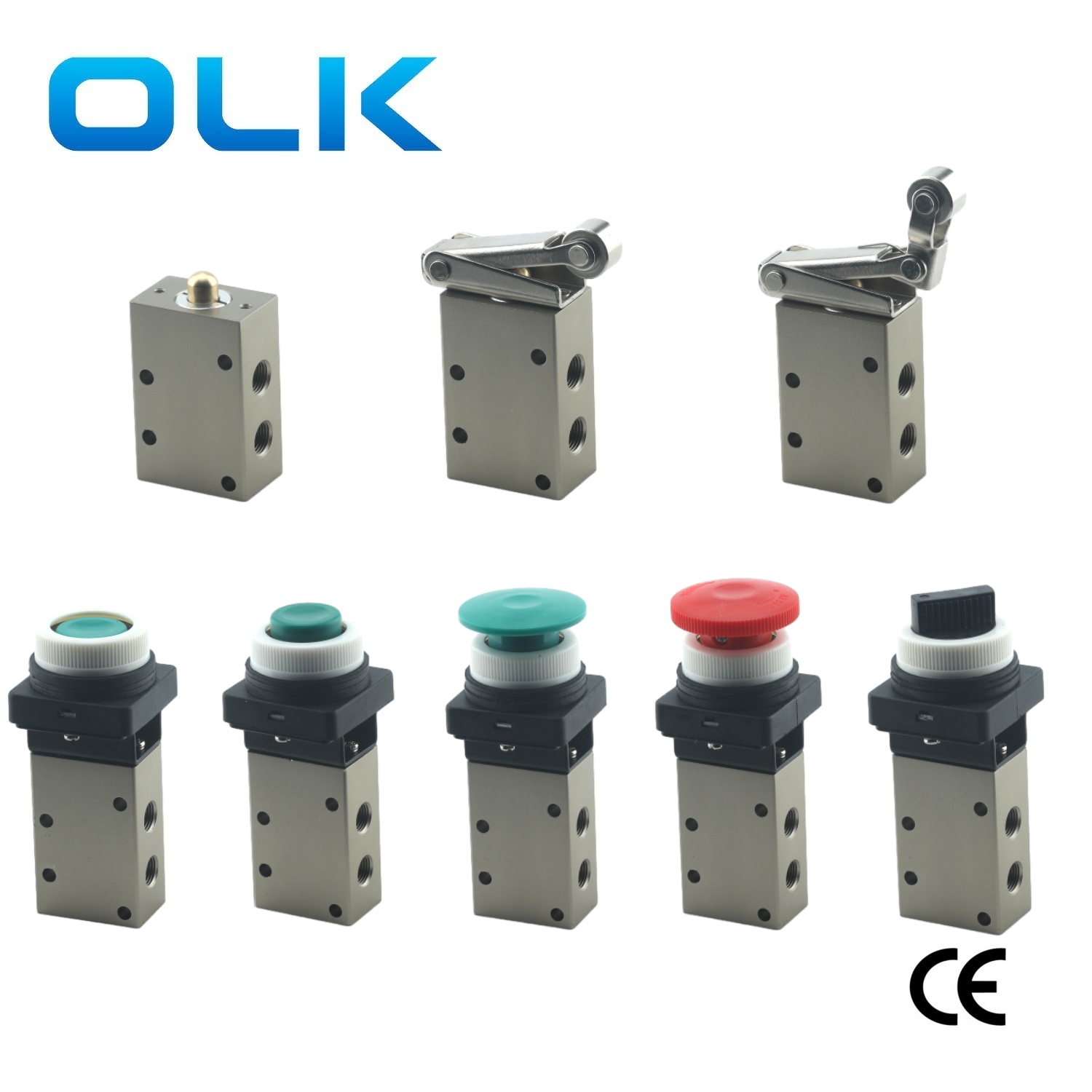

OULEIKAI (OLK) 3/2 WAY VM430 sorozatú mechanikus szelep.
Mind az N.C., mind az N.O. lehetőségek állnak rendelkezésre.
Bármely port használható csövekhez.
Hatékony intézkedéseket lehet hozni a kipufogó zajának csökkentése és a környezetre gyakorolt hatása minimalizálása érdekében.

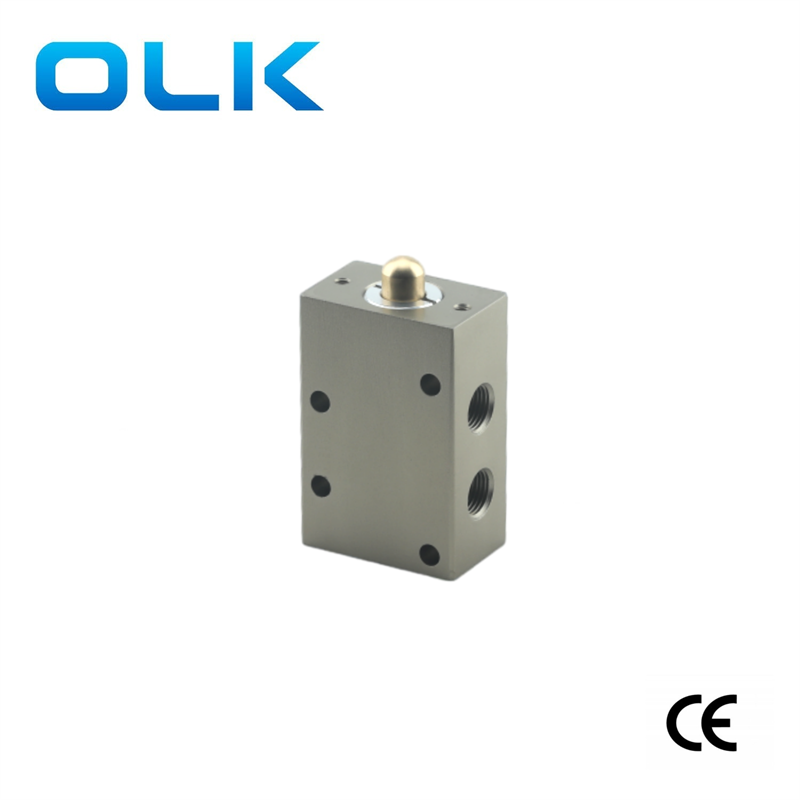

-Alaptípus (VM430-01-00)

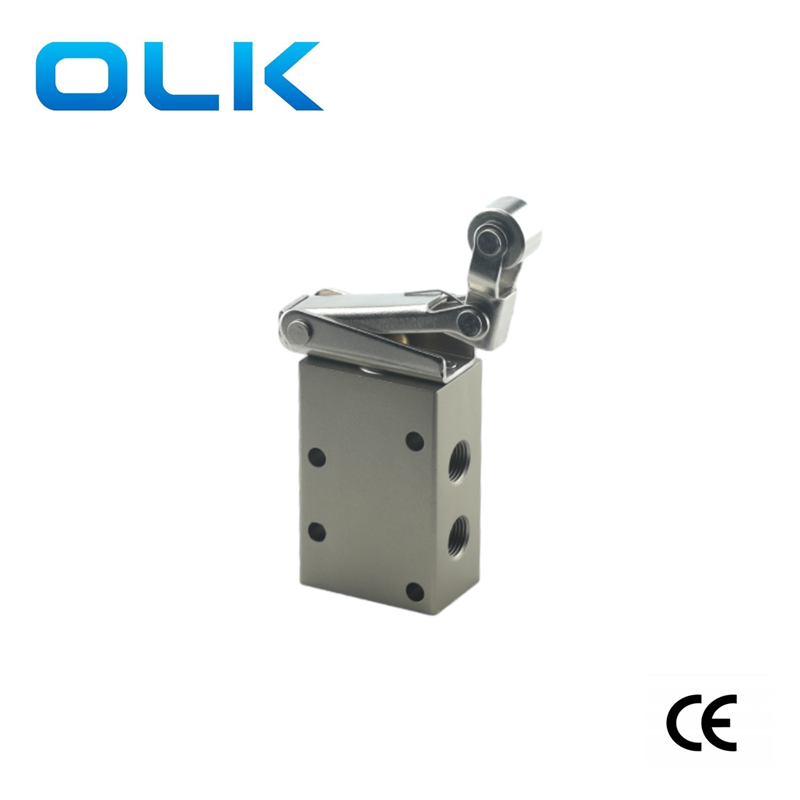

-Egyirányú görgő típus (VM430-01-02S)

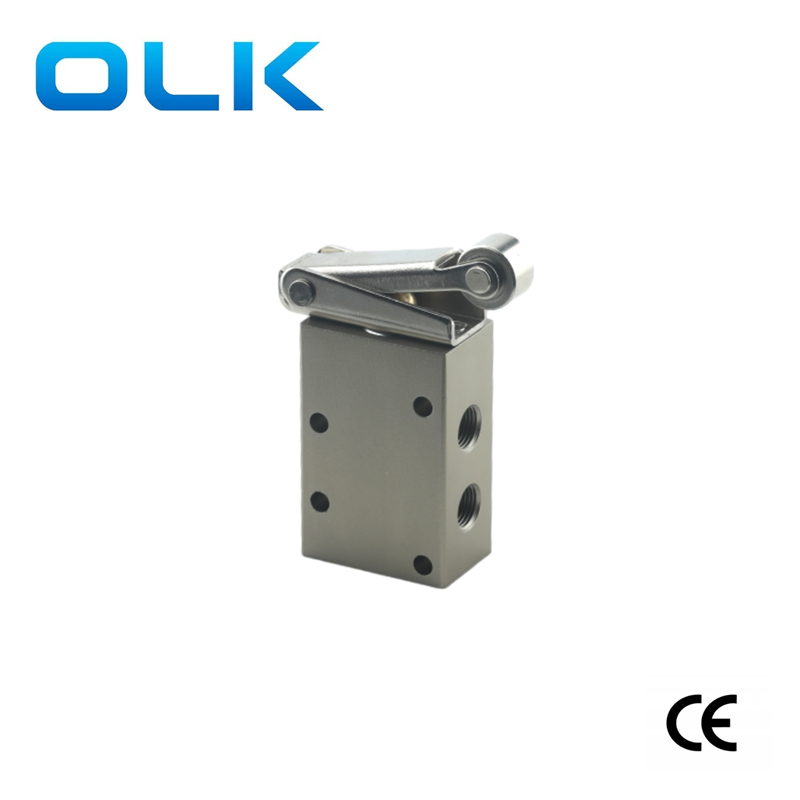

-Roller típus (VM430-01-01)

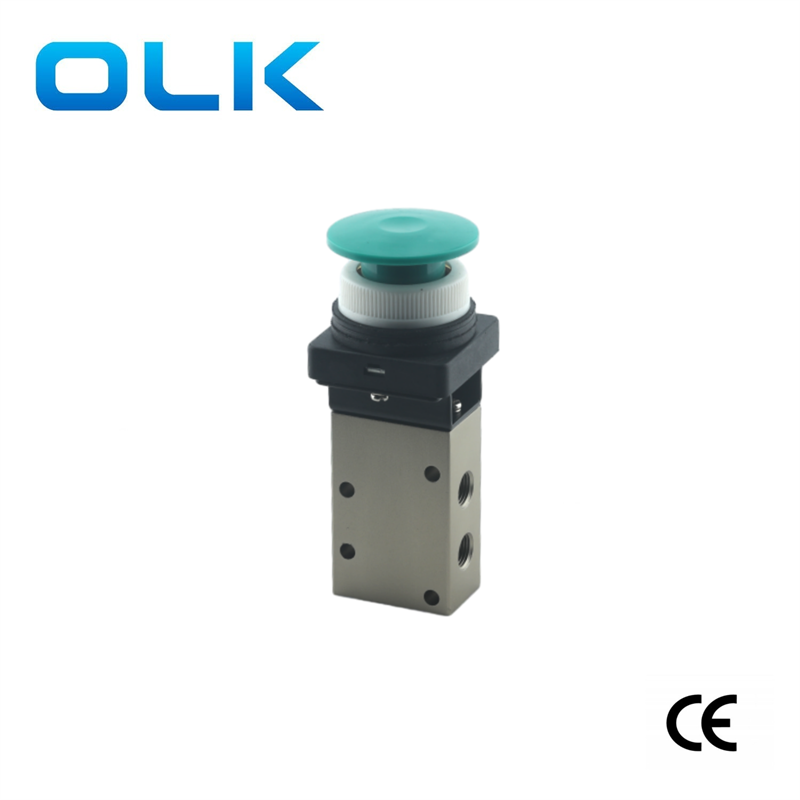

-Gomba gomb (VM430-01-30)

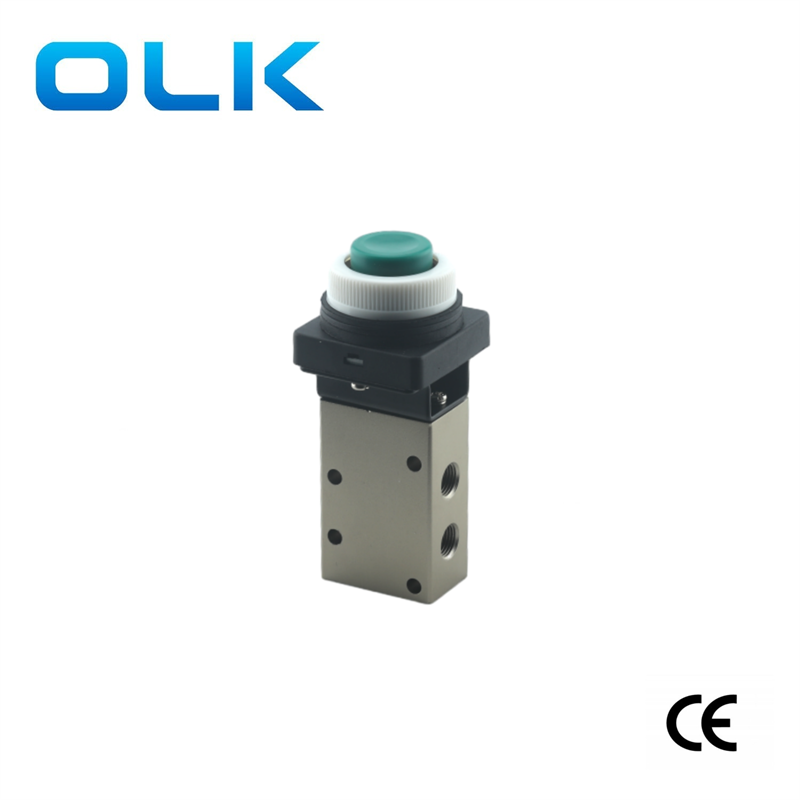

-Bővített nyomógomb (VM430-01-32)

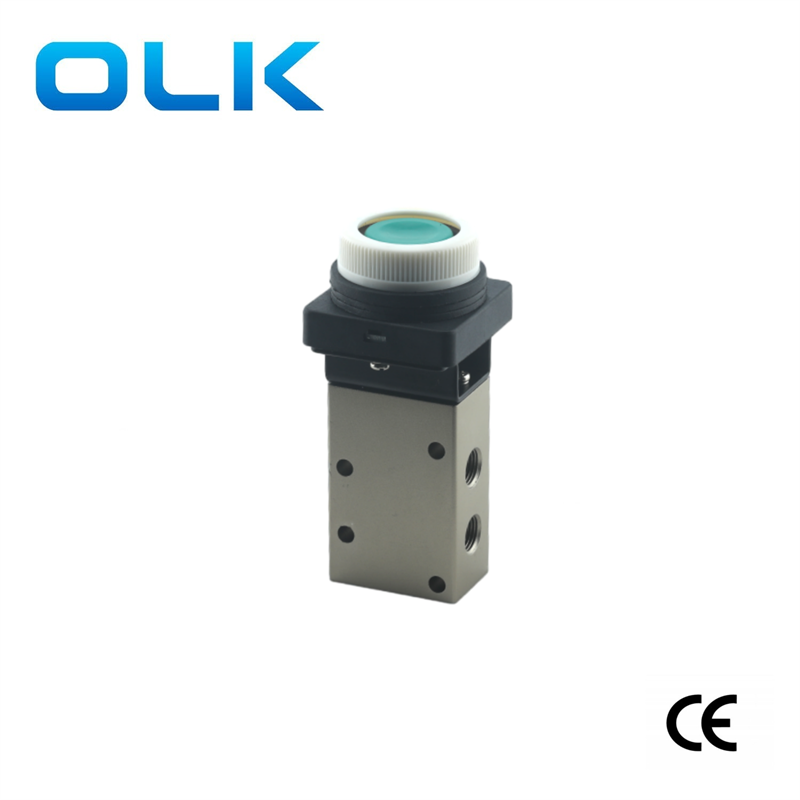

-Flush nyomógomb (VM430-01-33)

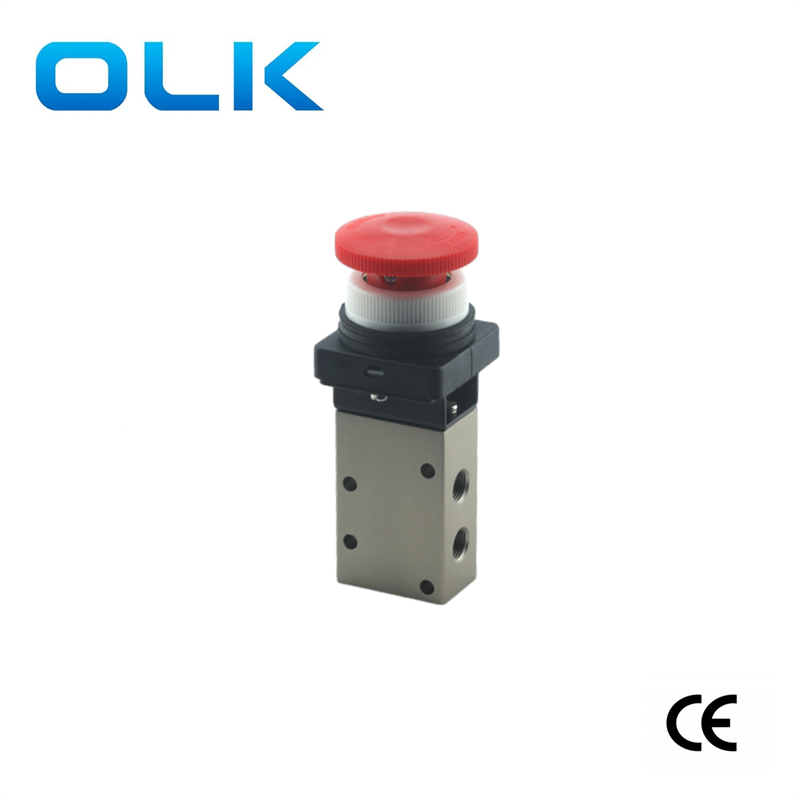

-E-stop gomb (VM430-01-37)

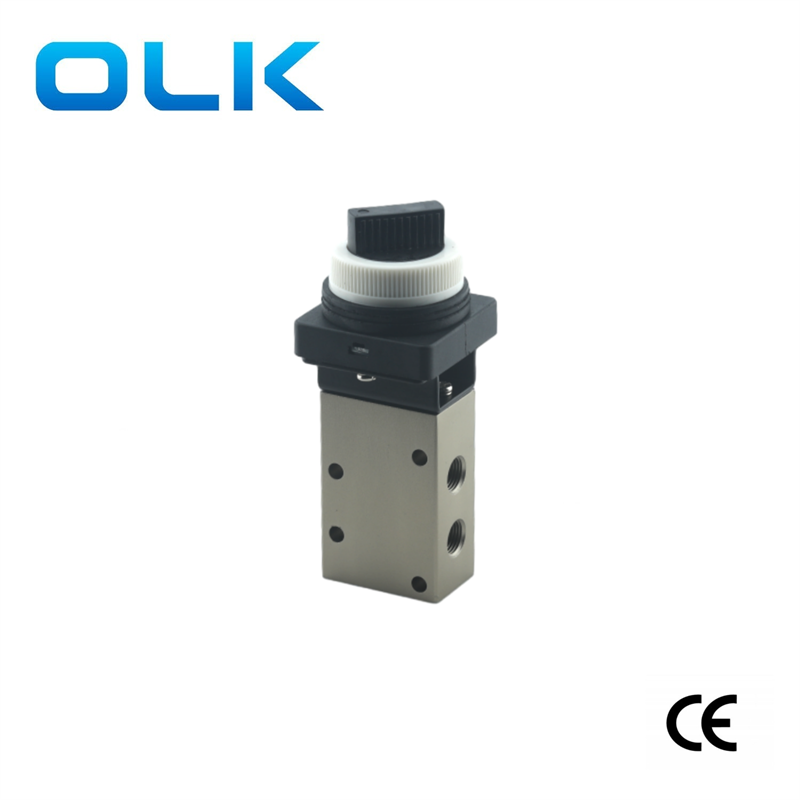

-Kiválasztó gomb (VM430-01-34)
Mechanikus vezérlő irányú szelep: A VM430 kargörgős típusa egy kar segítségével növeli a nyomó rúd lefelé irányuló nyomását.
Az átmenő típusú, más néven egycélú kargörgő típusú, a következőképpen működik: Amikor a mechanikus csatár előre mozog, lefelé nyomja az orsót. Amint a csatár áthalad a hengeren, az orsó tavaszi erővel visszatér az eredeti helyzetébe. Amikor a csatár visszahúzódik, az elülső kis kar meghajolhat, és a henger visszahúzódhat az orsó mozgatása nélkül, megakadályozva, hogy a szelep az irányt váltja. Az ilyen típusú szelep impulzusjelet ad ki a kimeneten, és általában az interferencia jelek kiküszöbölésére használják az áramkörökben, egyszerűsítve a rendszert. Manual Control Directional szelep: A VM430 kézi vezérlő irányú szelepet kézzel vagy lábakkal működtetik az orsó váltásához. Az egyetlen szerkezeti különbség a mechanikus kontroll szeleptől a működtetési mechanizmusban rejlik.
A kézi vezérlőszelepek működtetési mechanizmusai közé tartozik a nyomógombok (gomba, kiterjesztett és lapos), a gomb típus és a zár típus.
A gombos típusú, lock-típusú és push-pull típusok pozíció-tartási vagy önmegtartási funkcióval rendelkeznek, amelyet néha biste-funkciónak neveznek. Ez azt jelenti, hogy a szelep váltása után a kézi erő eltávolítása után is fenntartja helyzetét. A helyzet megváltoztatásához ellentétes erőt kell alkalmazni.
A nyomógombos típusok azonban nem rendelkeznek tartási funkcióval. Amikor a működtető erőt eltávolítják, az orsó a tavaszi erővel visszatér az eredeti helyzetébe, amelyet monostable funkciónak nevezünk.
|
Megrendelési kód |
|||||||
|
VM4 |
3 |
0 |
_ |
01 |
_ |
01 |
S |
|
MODELL: |
Portok száma |
Port mérete: |
Működtető típus |
Utótag a működtető számára |
|||
|
Virtuális gép sorozat |
3: 3 port |
01: RC1/8 |
00: alaptípus. |
S: Hard acélhenger |
|||
|
02: Egyirányú görgő típus |
|||||||
|
01: Roller type |
|||||||
|
30: Gomba gomb |
|||||||
|
32: Bővített nyomógomb |
|||||||
|
33: Öblítés nyomógomb |
|||||||
|
37: E-stop gomb |
|||||||
|
34: Kiválasztó gomb |
|||||||
|
működő közeg |
Air (40 μm feletti szűrőn keresztül szűrve) |
|
Akció |
Külső ellenőrzés közvetlen cselekvés |
|
Port átmérőjű |
G1/8 |
|
pozíciók száma |
2 Pozíció3 út |
|
kenés |
szükségtelen |
|
Munkanyomás -tartomány MPA (PSI) |
0∼0,8 (0 ~ 114) |
|
Garantált nyomásállóság |
1,5mPa (215psi) |
|
Munkahőmérséklet ° C |
-5∼60 |
|
Testi anyag |
alumíniumötvözet |
