A pneumatikus szelep mágnesszelep elve és funkciója

A pneumatikus szelepek a leggyakoribb folyadékszabályozó berendezések az ipari csővezetékekben. Főleg pneumatikus működtetőkből és szelepekből állnak. A szelepeket sűrített tiszta levegő hajtja, hogy szabályozzák a csővezeték közegének áramlását és elzárását. A végrehajtási sebesség nagyon gyors, és általában gyors levágásra használják. A pneumatikus szelepek általában különféle tartozékokkal vannak felszerelve, például mágnesszelepekkel, levegőforrás-kezelő triplexekkel, végálláskapcsolókkal, pozicionálókkal, vezérlődobozokkal stb., hogy elérjék a helyi vezérlést és a távoli központi vezérlést. Egy kétállású szelephez, amelynek csak be- és kikapcsoltnak kell lennie, egy mágnesszelep szükséges konfiguráció. A mágnesszelep vezérli a pneumatikus szelep be- és kikapcsolását gerjesztéssel/lemágnesezéssel.

A levegőkör (vagy folyadékkör) szempontjából a kétállású háromutas mágnesszelepnek 1 levegő bemenete (a levegőforráshoz van csatlakoztatva), 1 levegőkimenete (a célberendezés levegőforrásához biztosítva), 1 kipufogónyílása ( általában szereljen be hangtompítót, ha nem fél a zajtól, nem szerelheti be A 2 állású 5 utas mágnesszelep 1 levegő bemenettel (a levegőforráshoz van csatlakoztatva), 1 előremenő levegő kimenettel és 1 fordított működésű levegővel rendelkezik. kimenet (a célberendezéshez biztosított. Fordított hatású kipufogónyílás (hangtompító beszerelve). Kisebb vezérlőberendezéseknél a levegőcső általában 8-12 mm-es ipari gumi légcsövet használ.

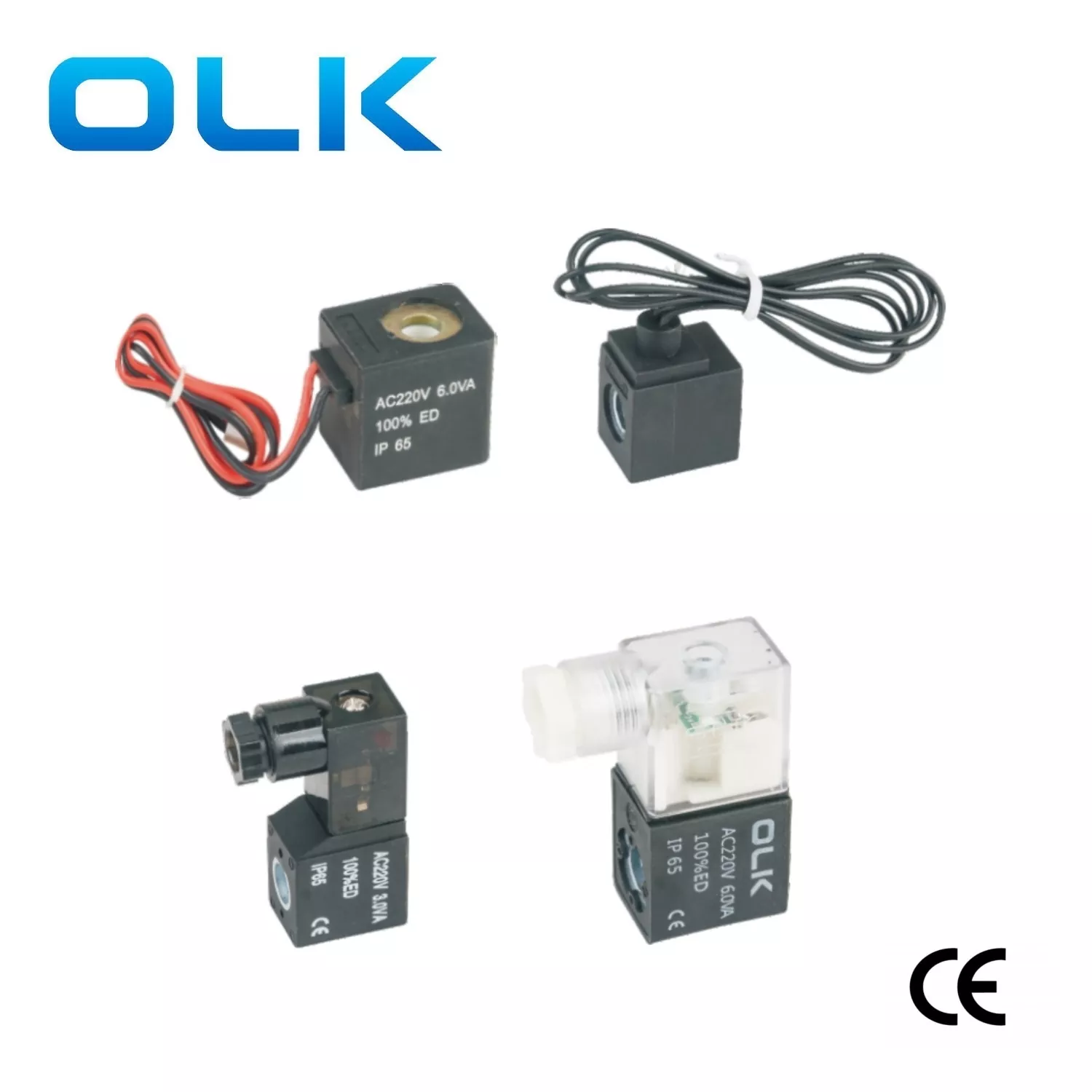

Elektromosan szólva, a kétállású háromutas mágnesszelep általában egyetlen mágnesszelep (vagyis egyetlen tekercs), a kétállású ötutas mágnesszelep pedig általában kettős elektromos vezérlés (vagyis kettős tekercs). . A tekercs feszültségszintje általában DC24V, AC220V és így tovább. A kétállású háromutas mágnesszelep két típusra osztható: alaphelyzetben zárt típusú és alaphelyzetben nyitott típusú. Az alaphelyzetben zárt típus azt jelenti, hogy a légkör megszakad, ha a tekercs nincs feszültség alatt, a normál nyitott típus pedig azt, hogy a légút nyitva van, amikor a tekercs nincs feszültség alatt.

(1) Az alapesetben zárt kétállású háromutas mágnesszelep működési elve: a tekercs feszültség alatt van, a gázkör csatlakoztatva van, és a tekercs kikapcsolása után a gázkör lekapcsol, ami egyenértékű a kocogással .

(2) Az alaphelyzetben nyitott kétállású háromutas egy mágnesszelep működési elve: amikor a tekercs feszültség alatt van, a gázkör lekapcsol. A tekercs kikapcsolása után a gázkör csatlakoztatva van, ami szintén hüvelykes.

A kétállású, ötutas kettős mágnesszelep működési elve: amikor a pozitív működésű tekercs feszültség alatt van, a pozitív működésű levegő kör csatlakoztatva van (a pozitív működésű levegő nyílásban van levegő), még a pozitív működésű tekercs kikapcsolása után is, a pozitív működésű levegőkör továbbra is csatlakoztatva van, és mindaddig fenn marad, amíg a fordított működésű tekercs feszültség alá nem kerül. Amikor a fordított működésű tekercs feszültség alatt van, a fordított működésű levegőkör csatlakoztatva van (levegő van a fordított működés levegőnyílásában), még a fordított működésű tekercs kikapcsolása után is csatlakoztatva van a fordított működésű levegőkör, és addig marad, amíg a pozitív hatású tekercs feszültség alá nem kerül. Ez egyenértékű az önreteszeléssel (az úgynevezett memóriafunkcióval). A kétállású ötutas kettős elektromos vezérlésű mágnesszelep jellemzői alapján az elektromechanikus vezérlőáramkör tervezésekor vagy a PLC program programozásakor elegendő a mágnesszelep tekercsét 1-2 másodpercig működni, ami képes megvédeni hogy a mágnesszelep tekercs könnyen megsérüljön.
