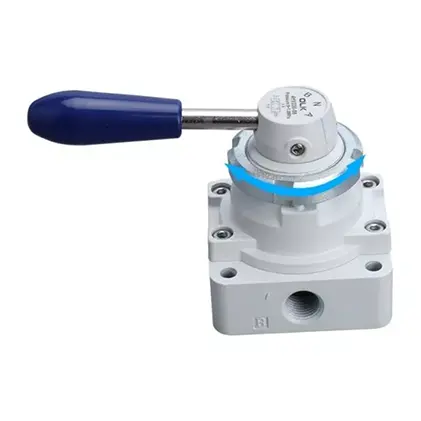

4HV sorozatú kézi 4 utas forgószelep

Model:4HV210-08

Üdvözöljük a nagykereskedelmi vagy testreszabott 4HV sorozatú kézi forgó szelep 4 irányú gyárunkban bármikor. Termékeinkre gyári akciós árakat biztosítunk. Az OLK 4HV kézi szelepgyártó és -szállító Kínában.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Kérdés küldése

termékleírás

Az Ouleikai (OLK) 4HV sorozatú kétutas négyjáratú/háromutas négyjáratú kézi működtetésű szelepe a kézi kar elforgatásával kapcsolható, így jó tapintási érzetet és sima működést biztosít.

A 4HV kézi működtetésű szelep nagy effektív áramlási területtel és alacsony nyomásveszteséggel rendelkezik, ami segít csökkenteni az energiafogyasztást és javítani a hatékonyságot a folyadékátvitel során. Ezenkívül két beépítési mód közül választhat a felhasználók számára: panelbeépítés és alsó telepítés, rögzítőanyákkal a panelszereléshez.

Összességében az Ouleikai (OLK) 4HV kézi szelep egy nagy teljesítményű és felhasználóbarát vezérlőszelep, amelyet széles körben használnak a különböző ipari ágazatokban. A 4HV kézi szeleppel kapcsolatos részletesebb információkért javasoljuk, hogy olvassa el a kapcsolódó termék kézikönyvét, vagy forduljon szakképzett műszaki személyzethez.

4HV kézi szelep Termékjellemzők

1. Sima és könnyű fordulás, jó tapintással, pontos pozicionálás:

2. Nagy effektív áramlási terület alacsony nyomásveszteséggel;

3. Nagy effektív áramlási terület;

4. Két telepítési mód áll rendelkezésre: paneles és alsó telepítés. A panelbeszerelés rögzítőanyákkal együtt jár.

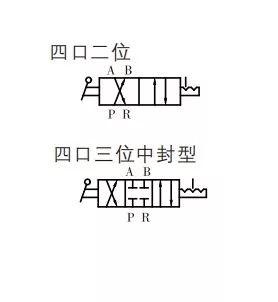

4HV sorozatú kézi forgószelep, 4 utas Szimbólum:

Rendelési kód
4HV	2	30	__	8	S
Modell	sorozat	pozíció		Port mérete	Telepítés típusa:
4HV: 4HV sorozatú kézi kézi forgószelep	2:200-as sorozat	10:2 pozíció 4 Port		06:PT1/8	Üres
	3:300-as sorozat	30:3 pozíció 4 Port		08:PT1/4	S: Panel szerelés (szelepanyával)
	4:400-as sorozat			10:PT3/8
				15:PT1/2
				20:PT3/4

4HV sorozatú kézi forgószelep 4 utas Általános paraméterek

munkaközeg	Levegő (40 μm feletti szűrőn átszűrve)
Akció	kézi vezérlés
kenés	szükségtelen
Üzemi nyomástartomány MPa (psi)	0-1,0 (~145)
Garantált nyomásállóság	1,5 MPa (215 psi)
Üzemi hőmérséklet °C	-20-70

4HV sorozatú kézi forgószelep 4 utas különböző paraméterekkel

modell	Port átmérő	pozíciók száma	effektív keresztmetszeti terület mm² (CV érték)
4HV210-06	PT1/8	2 pozíció 4 irányú	14,0 (0,78)
4HV230-06	PT1/8	3 pozíció 4 út	14,0 (0,78)
4HV210-08	PT1/4	2 pozíció 4 irányú	14,0 (0,78)
4HV230-08	PT1/4	3 pozíció 4 út	14,0 (0,78)
4HV310-08	PT1/4	2 pozíció 4 irányú	30,0 (1,67)
4HV330-08	PT1/4	3 pozíció 4 út	30,0 (1,67)
4HV310-10	PT3/8	2 pozíció 4 irányú	33,0 (1,83)
4HV330-10	PT3/8	3 pozíció 4 út	33,0 (1,83)
4HV410-15	PT1/2	2 pozíció 4 irányú	88,0 (4,89)
4HV430-15	PT1/2	3 pozíció 4 irányú	88,0 (4,89)
4HV410-20	PT3/4	2 pozíció 4 irányú	95,0 (5,27)
4HV430-20	PT3/4	3 pozíció 4 irányú	95,0 (5,27)

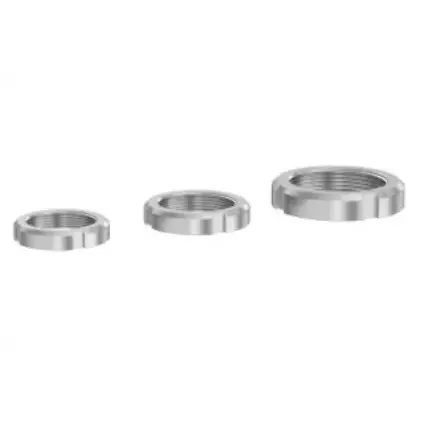

4 utas 4HV kézi szeleppel működtetett szelepanya:

Modell:	Szál:
4HV200	M35X1.5
4HV300	M40X1.5
4HV400	M52X1.5

OLK pneumatikus kézi forgószelepek – 5 modell összehasonlítása
Fénykép
OLK modell	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Pozíció	2 pozíció 4 út	3 pozíció 4 út	3 pozíció 4 út	3 pozíció 4 út	3 pozíció 4 út
	3 pozíció 4 út
Port mérete	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4,PT3/8,PT1/2	PT1/4,PT3/8,PT1/2	G1/4
A termék jellemzői	Panel szerelés	A: Négyszög interfész B: kétoldali interfész, alul hangcsillapítással			Üres: Egy lyuk az egyik oldalon L: Két lyuk az ellenkező oldalon；D: Négy lyuk az alján；

Fogantyú	Levehető fogantyú	Levehető fogantyú	Levehető fogantyú	Nem eltávolítható/műanyag fogantyúk	Levehető fogantyú, forrázásgátló fogantyú

Az alap méretei	200-as sorozat: 62 mm 300-as sorozat: 74 mm 400-as sorozat: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

GYIK:

Mi a jellemzője a 4HV kézi vezérlőszelepnek?

A 4HV kézi szelep panelre szerelhető.

Hány pozíció választható a 4HV kézi szelepben?

2 állású 4 utas és 3 állású 4 irányú két típus választható.
