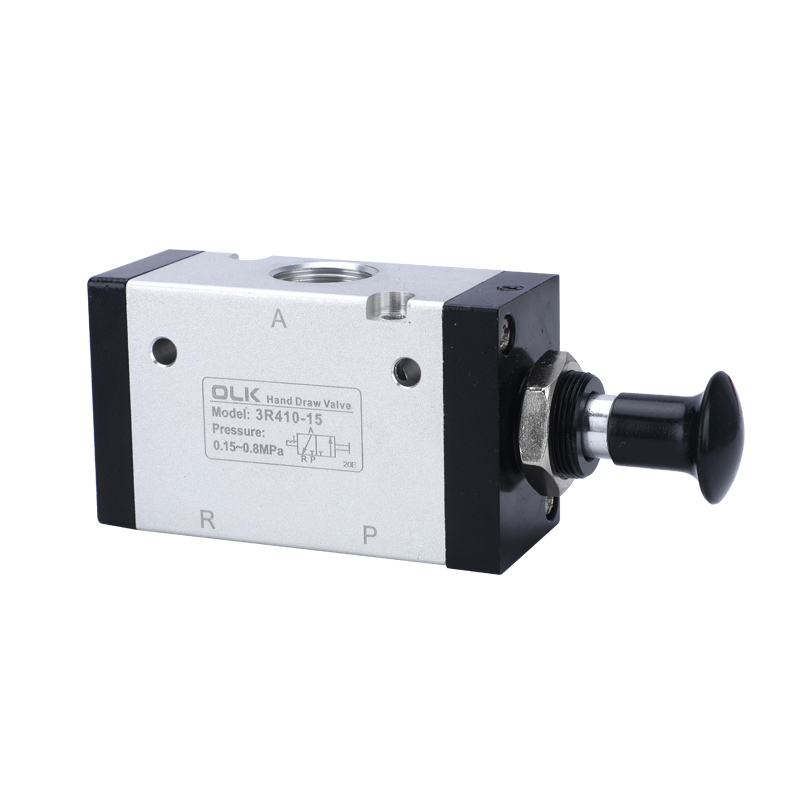

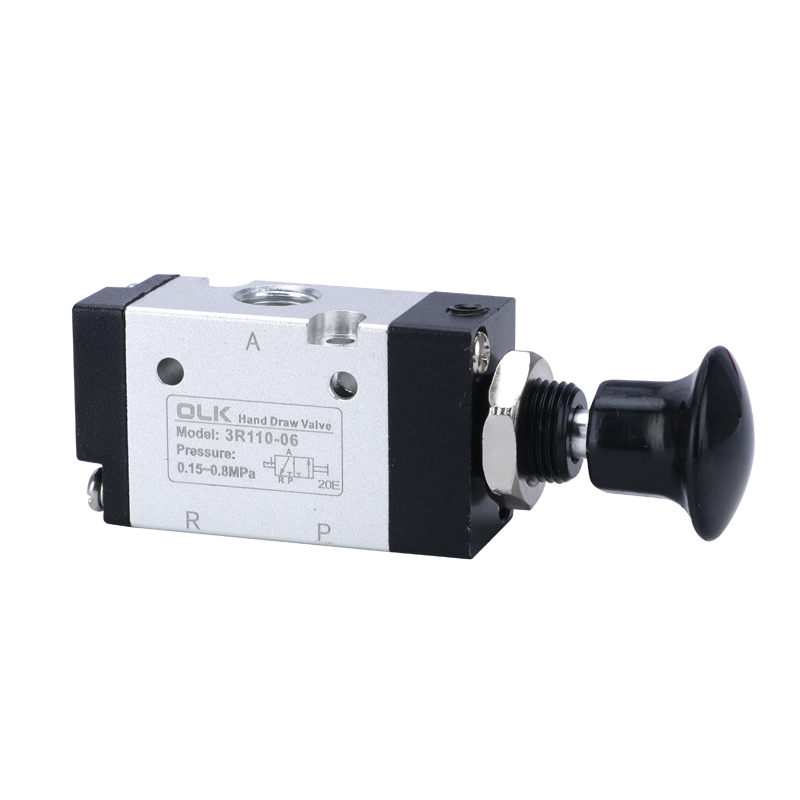

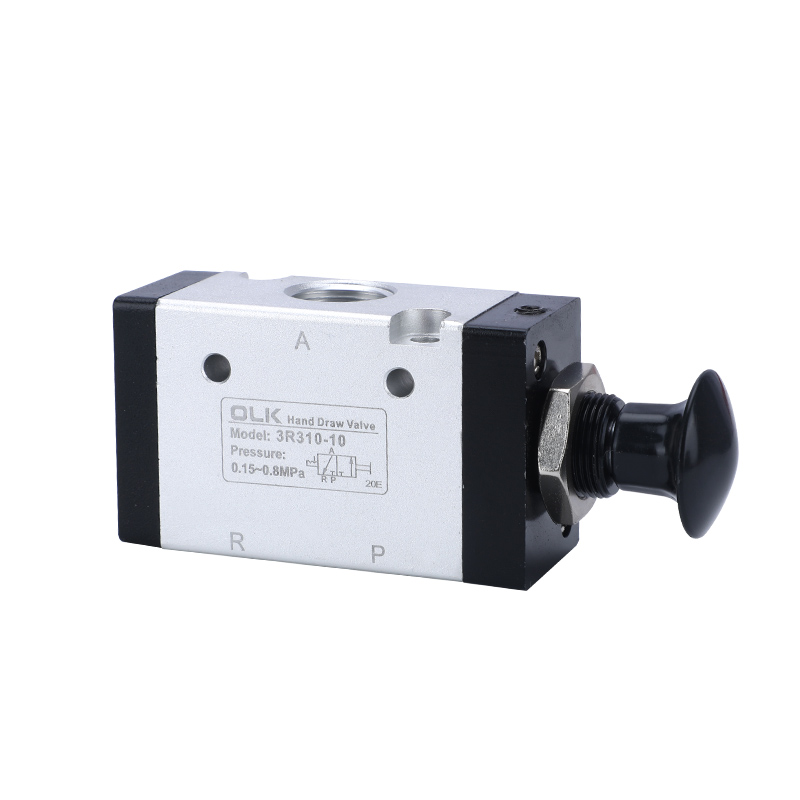

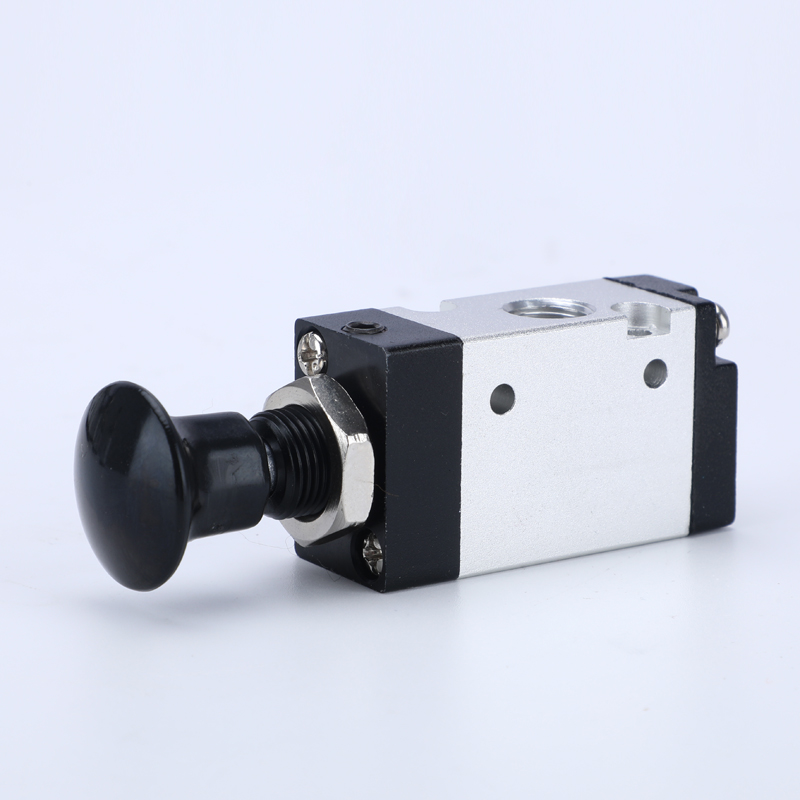

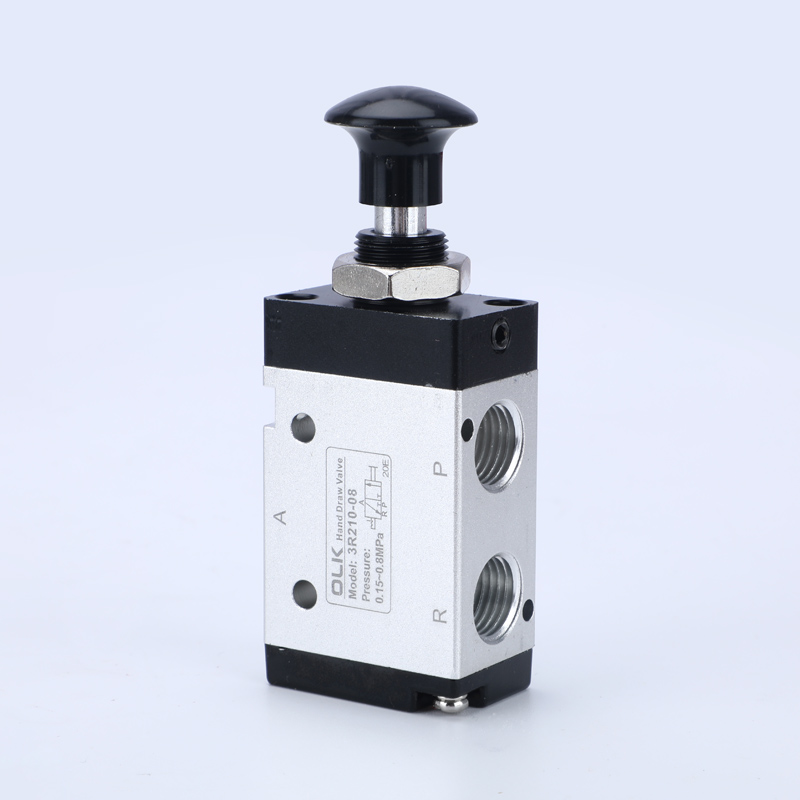

Az Ouleikai (OLK) 2003 óta gyártja a 3R sorozatú kézi emelőszelepet, amely helyettesítheti az AIR TAC - típusú 3L sorozatú kézi szelepet. A 3R kézi működtetésű szelep közvetlen kézi működtetéssel szabályozza az irányt. A kétutas háromutas szelepnek egy bemenete, egy kimenete és egy kipufogónyílása van. A bemenet szűrőszűrővel van felszerelve, amely eltávolítja a levegőből a szennyeződéseket, megakadályozva a szennyeződést és a tömítőgyűrű légszivárgását. Az alumínium szeleptest felülete homokfúvott, a csatlakozások sorjamentesek, többféle csőátmérő közül választhat (M5, G1/8, G1/4, G3/8, G1/2).
SZIMBÓLUM:
| Rendelési kód: |
|||
| 3R | 2 | 10 | 08 |
| MODELL: | SOROZAT: | FUNKCIÓ: | PORT MÉRETE: |
| 3R:3/2 utas kézi szelep | 1:100-as sorozat | 10:2 HELYZET | 100 sorozat:06:G1/8 |
|
|
2:200-as sorozat |
|
200 sorozat:06:G1/8 |
|
|
3:300 seires |
|
200 sorozat:08:G1/4 |
|
|
|
|
300-as sorozat:08:G1/8 |
|
|
|
|
300-as sorozat:10:G3/8 |
1. Kézi működtetés, koaxiális a tengellyel a könnyű és precíz pozicionálás érdekében, biztosítva a megbízhatóságot.
2. Dugattyús szerkezet kiváló tömítéssel, kompakt mérettel, könnyű és könnyen összeszerelhető.
3. Speciális technikával megmunkált belső lyukak minimális súrlódási ellenállást és hosszabb élettartamot eredményeznek.
4. Nem igényel olajkenést.
5. Könnyű telepítés több beépítési pozícióval, megkönnyítve a kényelmes használatot.
|
munkaközeg |
Levegő (40 μm feletti szűrőn átszűrve) |
|
Akció |
Kézi közvetlen művelet |
|
pozíciók száma |
Két pozíció három irányba |
|
kenés |
szükségtelen |
|
Üzemi nyomástartomány MPa (psi) |
0-0,8 (0-114) |
|
Garantált nyomásállóság |
1,5 MPa (215 psi) |
|
Üzemi hőmérséklet °C |
-20-70 |
|
Test anyaga |
alumínium ötvözet |
|
modell |
Port átmérő |
Átfolyási keresztmetszeti terület mm² (CV érték) |
|
3R110-M5 |
M5 |
5,5 (0,3) |
|
3R110-06 |
G1/8 |
12,0 (0,67) |
|
3R210-06 |
G1/8 |
14,0 (0,78) |
|
3R210-08 |
G1/4 |
16,0 (0,89) |
|
3R310-08 |
G1/4 |
25,0 (1,39) |
|
3R310-10 |
G3/8 |
30,0 (1,67) |
