Az OLK Pneumatic az egyik professzionális hengeres mágneses kapcsoló gyártója és beszállítója Kínában. Termékeink gyárban vannak, üdvözöljük tőlünk a nagykereskedelmi henger mágneses váltásban.

A henger mágneses kapcsolót használják a léghenger -löket helyzetének észlelésére, nem kell gépi vezérlőszelepekhez vagy stroke kapcsolókhoz és rögzítő tartókon a stroke mindkét végén, és anélkül, hogy a dugattyúrúd végén ütköző blokkokra lenne szükség, könnyen használható és kompakt szerkezetű. Magas megbízhatóság, hosszú élettartam, olcsó és rövid kapcsolási válaszidő, ezért széles körben használták.


Az OLK azt sugallja, hogy használatakor fontos megjegyezni, hogy a henger mágneses kapcsolót nem szabad az erős mágneses mezőkkel rendelkező eszközök közelében telepíteni. Ha két mágneses kapcsolóval felszerelt pneumatikus henger párhuzamosan mozog, hogy megakadályozzák a mágneses interferenciát, a távolságnak nagyobbnak kell lennie, mint 40 mm. Rendszeresen ellenőrizni kell, hogy a mágneses kapcsoló helyzete eltolódik -e.

A mágneses indukciós kapcsoló jellemzői

· Intelligens érzékelés

· Mágneses stabilitás, érzékeny indukció

· Könnyen telepíthető, bármilyen helyzetbe telepíthető a hengeres löket mentén


Modell

CS1-F

CS1-In

CS1-J

CS1-S

CS1-G

D-A93

D-A73

D-Z73

D-A54

Alkalmazható hengerek

Sc/mal/ma

Sc/mal/ma

SDA/TDA/TN

Gonosz/én

SDA (Groove)

SU (SMC)

CQ2B (SMC)

CXS (SMC)



Telepítési módszer

Kötőrudak/gyűrűs övek

Kötőrudak/gyűrűs övek

Pálya

Törölt

Pálya

Pálya

Pálya

Pálya

Pálya

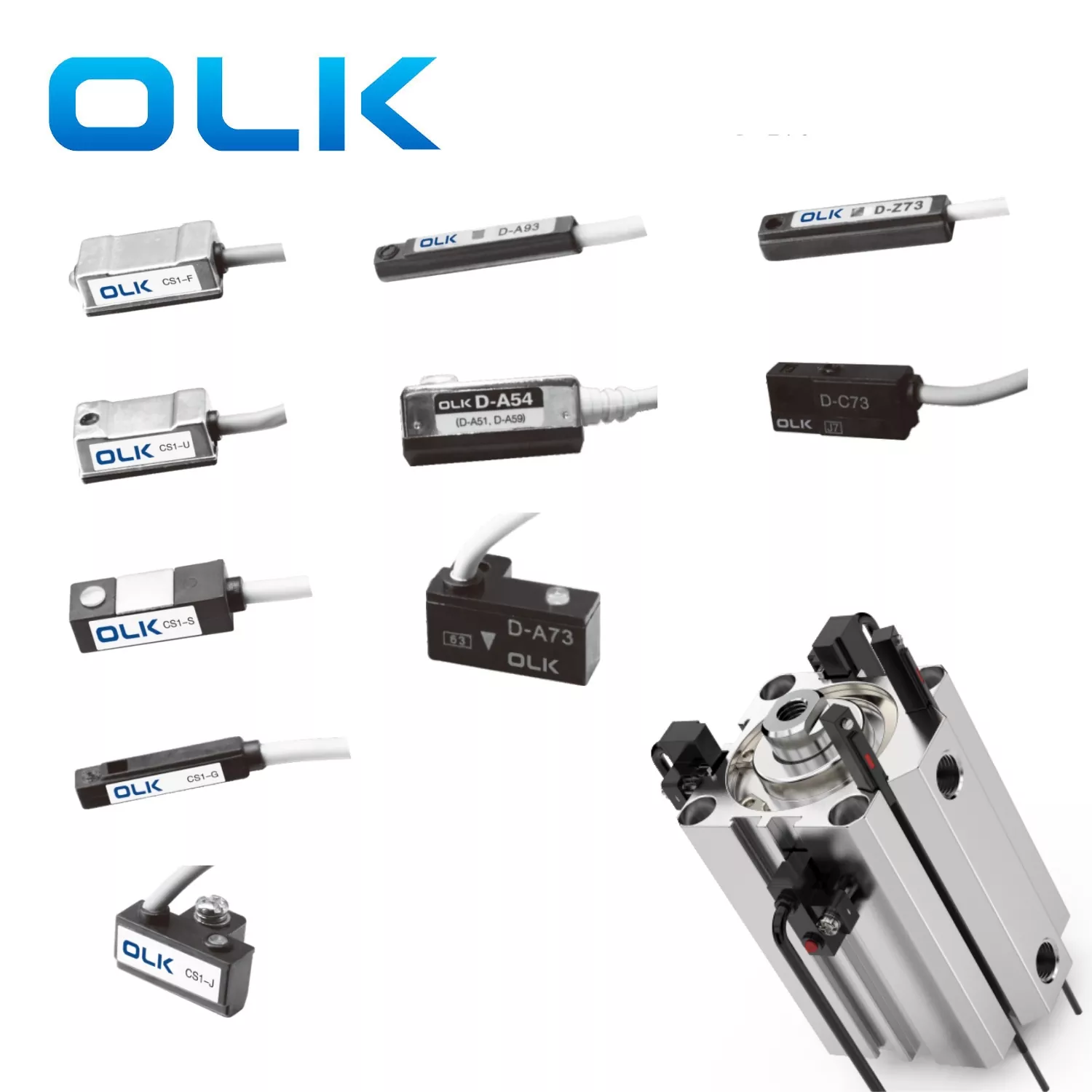

Fénykép



















Henger alkalmazásdiagram



















Vázlati dimenziós diagram



















Kapcsolótípus

Az SPST általában nyitva van

Az SPST általában nyitva van

Az SPST általában nyitva van

Az SPST általában nyitva van

Az SPST általában nyitva van

Az SPST általában nyitva van

Az SPST általában nyitva van

Az SPST általában nyitva van

Az SPST általában nyitva van

Érzékelési típus

Nádkapcsoló érintkezővel

Nádkapcsoló érintkezővel

Nádkapcsoló érintkezővel

Nádkapcsoló érintkezővel

Nádkapcsoló érintkezővel

Nádkapcsoló érintkezővel

Nádkapcsoló érintkezővel

Nádkapcsoló érintkezővel

Nádkapcsoló érintkezővel

Üzemi feszültség

5–240 V DC/AC

5–240 V DC/AC

5–240 V DC/AC

5–240 V DC/AC

5–240 V DC/AC

5–240 V DC/AC

5–240 V DC/AC

5–240 V DC/AC

5–240 V DC/AC

Max kapcsolási áram

100MA (max)

100MA (max)

100MA (max)

100MA (max)

100MA (max)

100MA (max)

100MA (max)

100MA (max)

100MA (max)

Maximális érintkezési kapacitás

10W (max)

10W (max)

10W (max)

10W (max)

10W (max)

10W (max)

10W (max)

10W (max)

10W (max)

Belső energiafogyasztás

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Feszültségcsepp

Max 2,5 V @ 10MA DC

Max 2,5 V @ 100MA DC

Max 2,5 V @ 100MA DC

Max 2,5 V @ 10MA DC

Max 2,5 V @ 10MA DC

Max 2,5 V @ 40MA DC

Max 2,5 V @ 10MA DC

Max 2,5 V @ 40MA DC

Max 2,5 V @ 40MA DC

Szivárgási áram











Max 10w



Max 10w

Max 10w

Jelzőfény

Piros LED

Piros LED

Piros LED

Piros LED

Piros LED

Piros LED

Piros LED

Piros LED

Piros LED

Kábel

2,8φ, 2c, szürke olajálló PVC

2,8φ, 2c, szürke olajálló PVC

2,8φ, 2c, szürke olajálló PVC

2,8φ, 2c, szürke olajálló PVC

2,8φ, 2c, szürke olajálló PVC

2,8φ, 2c, szürke olajálló PVC

2,8φ, 2c, szürke olajálló PVC

2,8φ, 2c, szürke olajálló PVC

2,8φ, 2c, szürke olajálló PVC

Érzékenység









60 Gauss

60 Gauss

60 Gauss

60 Gauss

60 Gauss

Maximális kapcsolási frekvencia

200Hz -es

200Hz -es

200Hz -es

200Hz -es

 -

 -

 -

Üzemi hőmérséklet

Ütésállóság

30 g

30 g

30 g

30 g

30 g

30 g

30 g

30 g

30 g

Rezgésállóság

Védelmi fok

Védőáramkör

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Egyik sem

Tartozékok mágneses kapcsolókhoz

Modell

Su-10

Su-12

SU-15

Su-16

Su-18

TCS1-F

Alkalmazható hengerek

Su32

Su32/40/50

Az

Su80/100/11



Zárójel

Telepítési módszer

Pálya

Pálya

Pálya

Pálya

Pálya

Csavar

Egység

PC -k

PC -k

PC -k

PC -k

PC -k

PC -k

Tartozékok mágneses kapcsolókhoz-rozsdamentes acél cipzáras kapcsolatok

Modell

MA-16

Ma-20

MA-25

MA-32

MA-40

Mal-16

Mal-20

MAL-25

MAL-32

MAL-40

Egység

PC -k

PC -k

PC -k

PC -k

PC -k

PC -k

PC -k

PC -k

PC -k

PC -k


A léghenger mágneses kapcsolójának telepítési módja:

1: Biztonságos rozsdamentes acél cipzáras kapcsolatokkal

2: rögzített a húzó rúdra

3: Telepítse közvetlenül a telepítőhelyről

4: Vasúti telepítés



Óvintézkedések a mágneses kapcsolókra


· Ne rövidzárlatú 2-vezetékes kapcsolókat.

A 2 vezetékes mágneses kapcsolók nagyon alacsony ellenállással rendelkeznek. Ha közvetlenül csatlakoztatják őket az energiához, rövidzárlatot okozhatnak és megéghetik a kapcsolót.


· Ellenőrizze a kábelezés polaritását.

A 2 vezetékes kapcsolókat a megfelelő polaritáshoz kell kapcsolni. A fordított huzalozás a jel lámpáját nem kapcsolhatja be.

A 3 vezetékes kapcsolókat szintén helyesen kell vezetékezni, vagy megsérülhetnek.


· Ne csatlakozzon közvetlenül a nagy induktív terhelésekhez.

A nagy terhelések, mint például a motorok vagy a nagy mágnesszelepek, túlfeszültség -áramot okozhatnak és megsemmisíthetik a kapcsolót. Győződjön meg arról, hogy a feszültség és az áram stabil és tiszta -e.


· Kerülje az erős mágneses mezőket és a fém chipset.

Ezek csökkenthetik az érzékenységet, és hamis jeleket vagy kudarcokat okozhatnak. Az erős mágneses környezethez használjon speciális mágneses kapcsolókat, amelyeket erre a felhasználásra terveztek.


· Ne használjon durva környezetben.

Az érzékelő feje gyantából készül. Kerülje a vizet, a vegyi anyagokat vagy a tengervízét, ami repedést vagy duzzanatot okozhat.


· Kezelje óvatosan.

A mágneses kapcsolók törékenyek. Kerülje a hatásokat, a húzást vagy a durva kezelést a tárolás, a szállítás és a telepítés során.


· Szivárgási áram 2 vezetékes elektronikus kapcsolókban.

Ezeknek a kapcsolóknak kis szivárgási árama van. Ellenőrizze, hogy a terhelés kiindulási árama magasabb -e, mint a szivárgási áram, hogy elkerülje a hamis jeleket. A 3 vezetékes kapcsolók alacsonyabb szivárgással rendelkeznek, vagy szivárgás nélküli mechanikus kapcsolókat használnak.


· Más speciális feltételek esetén a használat előtt konzultáljon.

Vegye fel a kapcsolatot az OLK Teamnel, hogy elkerülje a nem megfelelő használat miatti károkat vagy veszteségeket.

GYIK:

Hogyan használják a mágneses kapcsolót?

A mágneses kapcsolók használhatók a PLC -vel, a relékkel és más vezérlőkkel együtt a jelek továbbításához.


Milyen óvintézkedések vannak a mágneses kapcsolókra?

A mágneses kapcsolók használatakor ne rövidre zárja le közvetlenül a tápegységet.



Mi az érintés nélküli mágneses kapcsoló?

A nem érintkező mágneses kapcsoló másképp működik, mint az érintkezési típus. Elektronikus alkatrészeket használ a mágnesek észlelésére, a mechanikus alkatrészek, például a nád kapcsolók helyett. Ezért nevezik szilárdtest vagy elektronikus mágneses kapcsolónak is. Jobban ellenáll a sokknak és a rezgésnek, és élettartama majdnem állandó.



A hengerek két helyzetérzékelési módszerének összehasonlítása

Észlelési út


jellegzetes

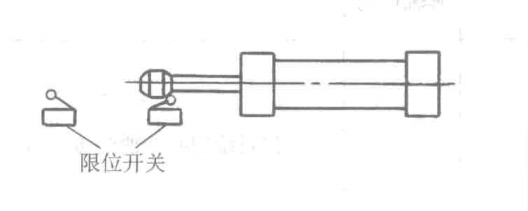

Korlátváltó: A határkapcsolók ütköző blokkokkal vannak felszerelve a dugattyúrúd előtt. A határkapcsoló típusában az ütközési blokkok vannak felszerelve a dugattyúrúdra, és a határkapcsolók (például az utazási kapcsolók és a mechanikus vezérlő irányú szelepek) a dugattyús rúd mozgási löketének mindkét végére vannak felszerelve, hogy felismerjék a dugattyú mozgási löketét. Ez egy kapcsolattartó kapcsoló.

1) A tervezés, a telepítés, a hibakeresés és a karbantartás munkaterhelése nagy.

2) A telepítési tér nagy

3) A költség magas.

4) Ha helytelenül használják, az élettartam rövid.

5) A mágneses mezők nem befolyásolják

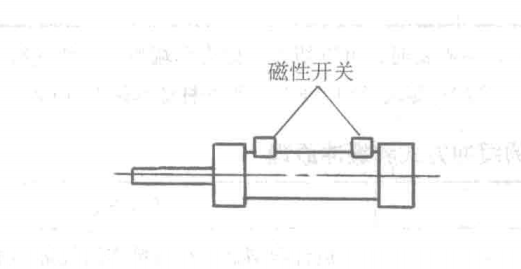

Mágneses kapcsoló: A mágneses kapcsoló típusa két mágneses kapcsolót telepít közvetlenül a henger test különböző helyzeteiben, hogy felismerje a léghenger mozgási löketét. Ez egy nem érintkezési kapcsoló.

1) A tervezési és telepítési idő megtakarítása, könnyen hibakeresés

2) Kis telepítési hely

3) A költségek jelentősen csökkennek, kevesebb tartozékkal.

4) Nagy megbízhatósággal, hosszú élettartammal és a cselekvési pozíciók jó megismételhetőségével rendelkezik. Nincs probléma a mechanikai ütéskárosodásokkal, és erős por-, víz- és olajálló képességgel rendelkezik. 5) Könnyű elérni az elektromos pneumatikus ízületi vezérlést

6) Az anti -mágneses intézkedéseket erős mágneses mezőkön kell meghozni
