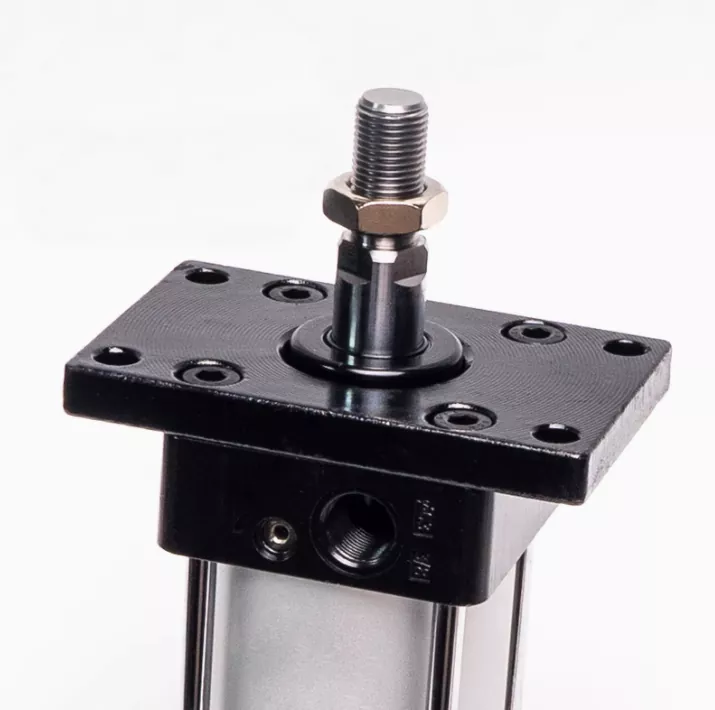

Az FA karima tartó egy első szerelőkanál, amelyet az SC sorozatú standard pneumatikus hengerekhez használnak.
Az FA karima tartó egy fekete téglalap, lapos, rögzítő lyukakkal, lehetővé téve az SC sorozatú pneumatikus hengeret, amely biztonságosan rögzítve a géphez és a felülethez a nem rodinból.
Alkalmazás: A FA-Front karima henger tartójának alkalmassága miatt a felszínen lévő zárójelekkel vagy robotkarokkal felszerelt berendezések felszerelése, általában ugyanabban a síkban, mint az automatikus gépek telepítési lyukai. Tehát számos tipikus alkalmazási forgatókönyv létezik a következőképpen
Csomagológépek: Rögzített helyzetű lineáris mozgások pontos stroke-vezérléssel.
Automatizálási berendezés: A hengerek stabil rögzítése függőleges vagy vízszintes helyzetben.
Anyagkezelés: A lámpatestekben használják, ahol a hengert biztonságosan meg kell csavarozni.
Módosítási állomások: A nulla oldalirányú mozgást igénylő műveletek préseléséhez, tolásához vagy szorításához.
Tesztelőberendezések és vezérlőegységek: Ahol a merev henger pozicionálása elengedhetetlen a megismételhetőséghez.
|
SC |
63 |
X |
50 |
- |
S |
- |
FA |
|
SC sorozatú standard pneumacit henger |
Fúróméret |
|
ütés |
|
S ： mágneses |
|
FA: Hengerfej Withfa karima tartó |
|
|
|
|
|
|
Üres: nem |
|
|
|
Kód / fúró átmérője |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
BA |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
I.E |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
BD |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Létezik |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
BH |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
Másmatisztaum |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
És |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Össze lehet -e illeszteni az FA első karima -tartóját más hengerekkel?
A különböző hengerek telepítési lyukainak eltérő helyzete van, és a megfelelő FA karimalemezeket kell használni. Ez az FA sorozatú karimalemez csak SC sorozatú standard hengerekkel használható.
Whtats a különbözik az OLK FA karima tartóval és az FB hátsó karimájával？
FA első karima: Csatlakoztassa a henger elülső végét a berendezéshez, a dugattyúrúd kifelé a telepítés során. Általában a berendezés elülső és terhelési forgatókönyveiben használják.
FB hátsó karima: Csatlakoztassa a henger hátsó végét a berendezéshez, és elrejtse a henger testét a zárójel mögött. Alkalmas olyan helyzetekre, amikor a hengertestet rögzíteni kell és fenntartani kell.
