Gyárunk a TN sorozatú kettős tengelyes henger gyártására szakosodott. Üdvözöljük a TN sorozatú kéttengelyes henger vásárlásában az OLK -tól. Az ügyfelek minden kérését 24 órán belül válaszolják. Az Ouleikai (OLK) TN kettős tengelyhenger lehetővé teszi a több tengely egyidejű vezérlését, megkönnyítve a komplex mozgási útvonalakat és a többtengelyes együttműködési munkát.
Összehasonlítva a több egytengelyes hengeres hengerek külön történő felhasználásával, a TN kettős tengelyhenger több hatótengelyt tengelyt tengelyekkel, a kompaktabb, űrmegtakarító, beágyazott testszerelő formával.
A fejlett tervezésű és optimalizált vezérlő algoritmusokkal rendelkező OLK pneumatikus beszállítók hatékony energiafelhasználási és energiatakarékos hatásokat érnek el, csökkentve az energiafogyasztást és a működési költségeket.

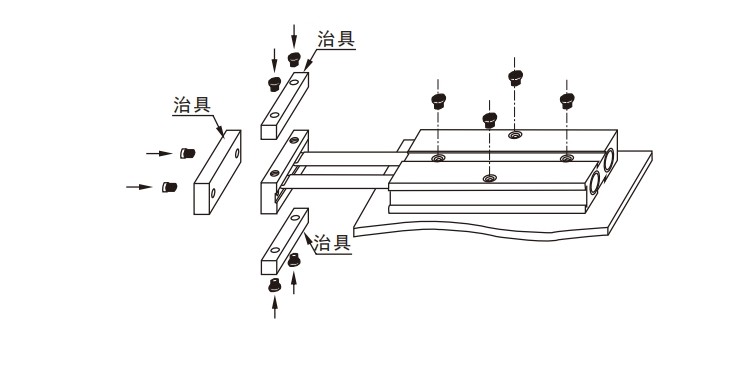

A TN kettős tengelyes henger rögzített panelének három oldalán rögzítő lyukak vannak, megkönnyítve a multi-pozíció betöltését. Biztosítja a több tengely pontos szinkronvezérlését, biztosítva az egyes tengelyek szinkron mozgását komplex mozgásútokban.
1. Megfelel a vállalati szabványoknak.
2. beágyazott karosszéria telepítése az űrmegtakarításhoz.
3. Bizonyos hajlítási és torziós ellenállással rendelkezik, amely képes ellenállni az oldalsó terheléseknek.
4. A rögzített lemez három oldalán szerelő lyukak megkönnyítik a több helyzetű rögzítést.
5. Az állítható front-end ütközőpad a testen lehetővé teszi a hengerütő beállítását és az ütközés enyhítését.
6. Ez a hengerek sorozata általában mágneses tartozékokkal van felszerelve, nem mágneses lehetőségekkel.
|
Fúróméret (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Színészi mód |
Dupla hatású |
|||||
|
Működő közeg |
Megtisztított levegő |
|||||
|
Működő nyomás |
0,1-1,0 MPa (14-145psi) |
|||||
|
Ellenőrzési nyomás |
1,5 MPa (215psi) |
|||||
|
Üzemi hőmérsékleti tartomány |
'-20-70 ℃ |
|||||
|
Működési sebességtartomány |
30-500 |
|||||
|
Pufferolási mód |
ütközőpárna |
|||||
|
Nemi pontosság |
± 0,4 |
± 0,3 |
||||
|
Portméret |
M5 x 0,8 |
PT1/8 |
||||
A nem forgó pontosság arra a szögre utal, amelyre a henger rögzített lemez foroghat, amikor a henger teljesen visszahúzott állapotban van.
A rendelkezésre álló átvételi szálak az NPT és a G.
PS: Az összes TN sorozatú kettős tengelyes henger mágnesekkel.
TN sorozatú kettős tengelyes henger szimbólum:
|
Megrendelési kód |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODELL |
|
Fúróméret |
|
ütés |
|
Mágnes |
|
Szál |
|
TN: Dupla rúd -henger (dupla hatású), teljes sorozat mágneses |
|
|
|
|
|
S: mágneses |
|
Üres: pt szál |
|
|
|
|
|
|
|
|
|
T: NPT szál |
|
|
|
|
|
|
|
|
|
G: G szál |
TN sorozatú kettős tengelyes hengeres előírások:
|
Fúróméret (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Színészi mód |
Dupla hatású |
|||||
|
Működő közeg |
Megtisztított levegő |
|||||
|
Működő nyomás |
0,1-1,0 MPa (14-145psi) |
|||||
|
Ellenőrzési nyomás |
1,5 MPa (215psi) |
|||||
|
Üzemi hőmérsékleti tartomány |
'-20-70 ℃ |
|||||
|
Működési sebességtartomány |
30-500 |
|||||
|
Pufferolási mód |
ütközőpárna |
|||||
|
Nemi pontosság |
± 0,4 |
± 0,3 |
||||
|
Portméret |
M5 x 0,8 |
PT1/8 |
|
|||
A nem forgó pontosság arra a szögre utal, amelyre a henger rögzített lemez foroghat, amikor a henger teljesen visszahúzott állapotban van.
A rendelkezésre álló átvételi szálak az NPT és a G.
PS: Alltn sorozatú kéttengelyes henger mágnesekkel.
|
furat (mm) |
Dugattyúrúd átmérője (mm) |
Színész típus |
Hatékony terület (mm²) |
Légnyomás (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dupla hatású |
Tolóoldal |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Tolóoldal |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dupla hatású |
Tolóoldal |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Tolóoldal |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dupla hatású |
Tolóoldal |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Tolóoldal |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dupla hatású |
Tolóoldal |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Tolóoldal |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dupla hatású |
Tolóoldal |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Tolóoldal |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dupla hatású |
Tolóoldal |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Tolóoldal |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
