Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

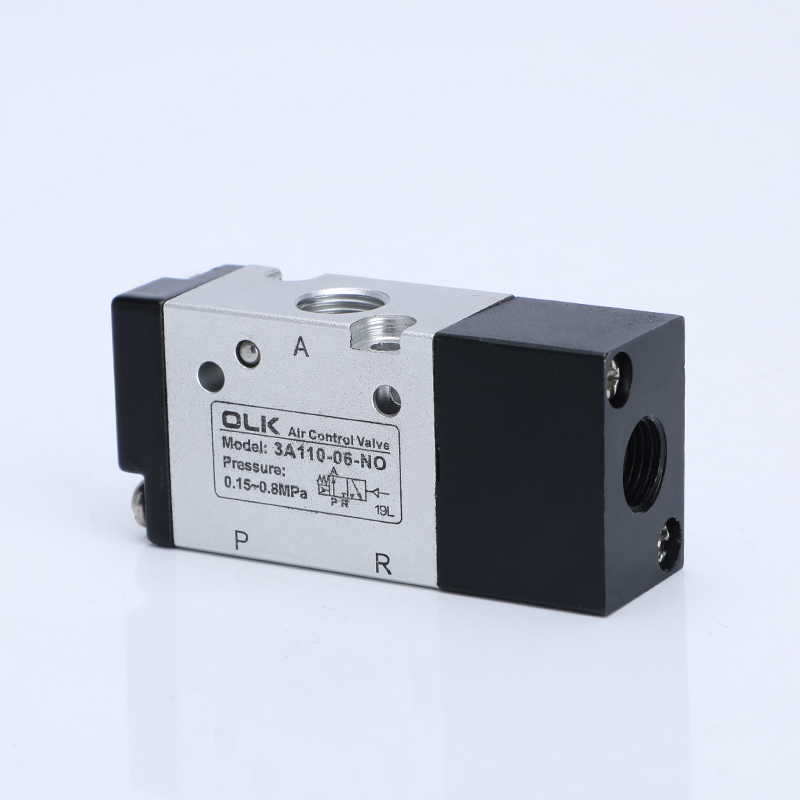

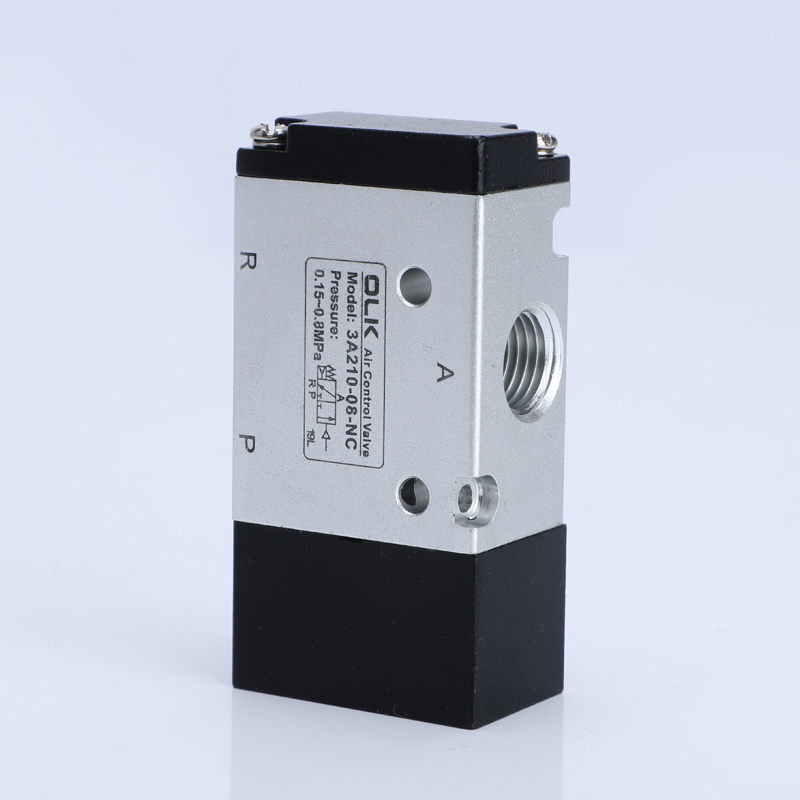

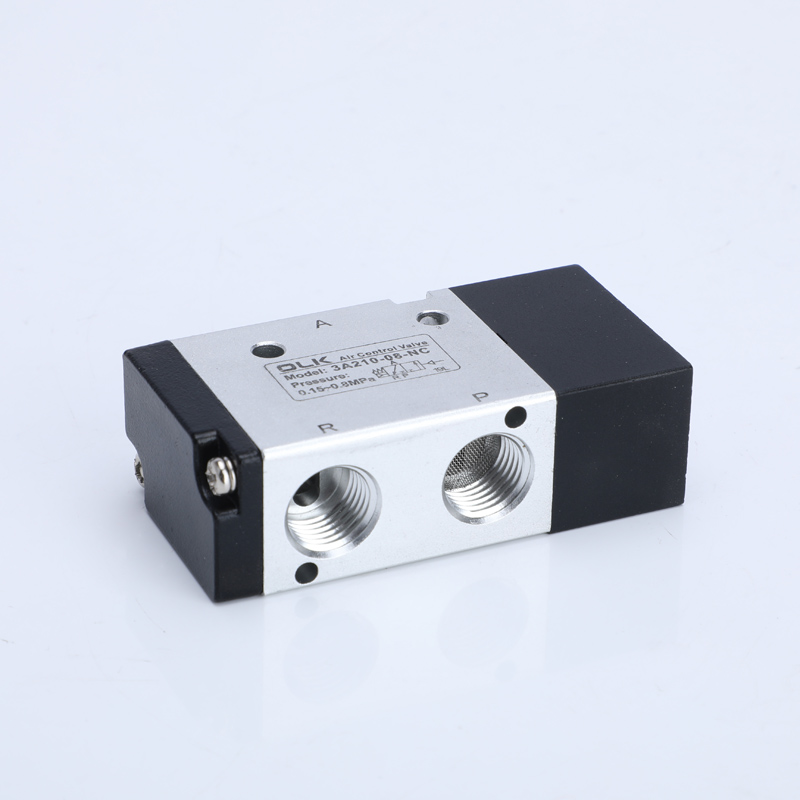

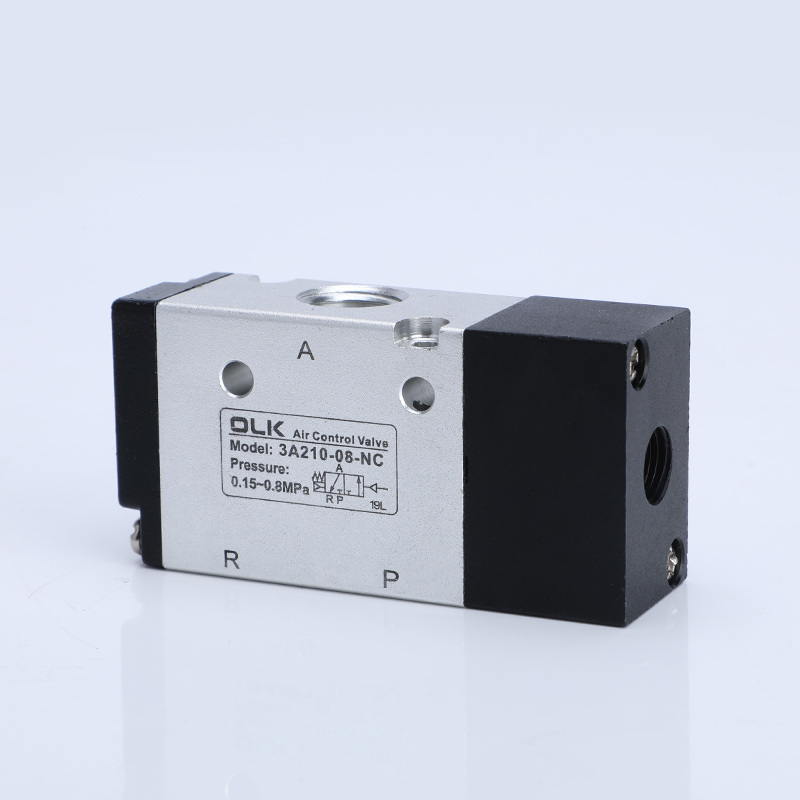

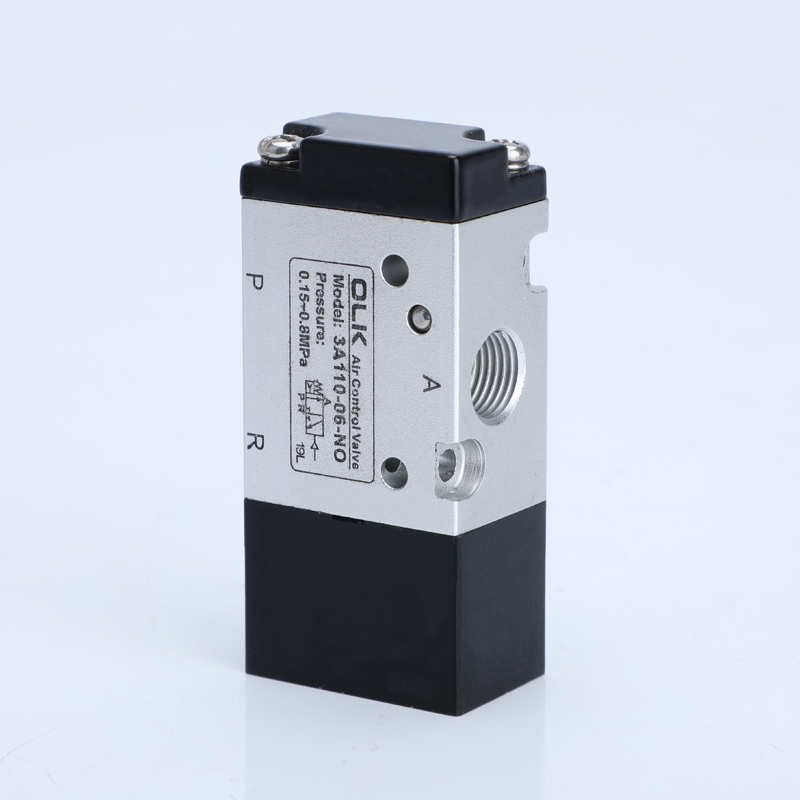

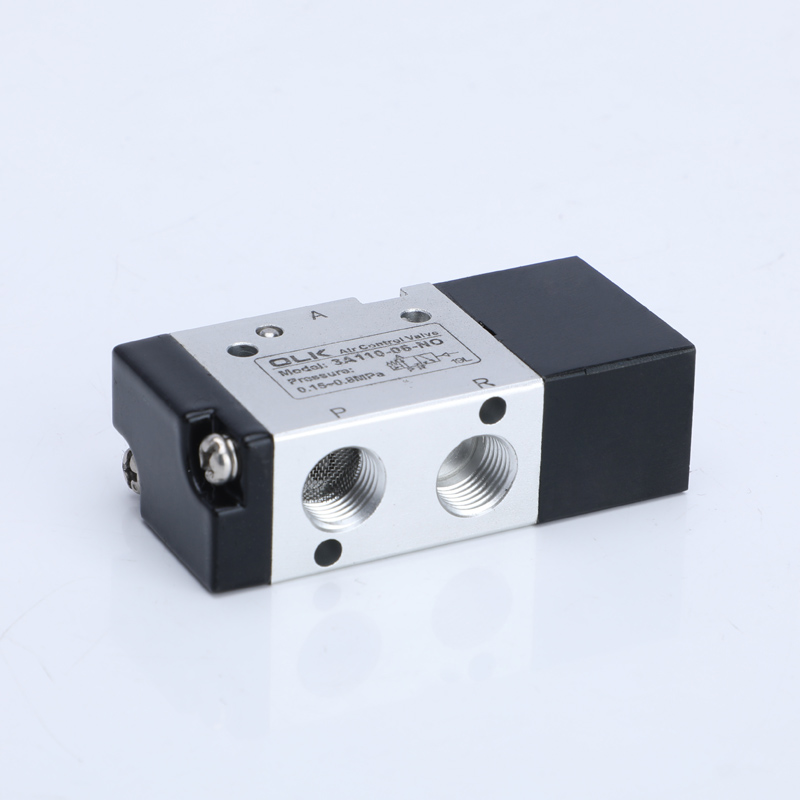

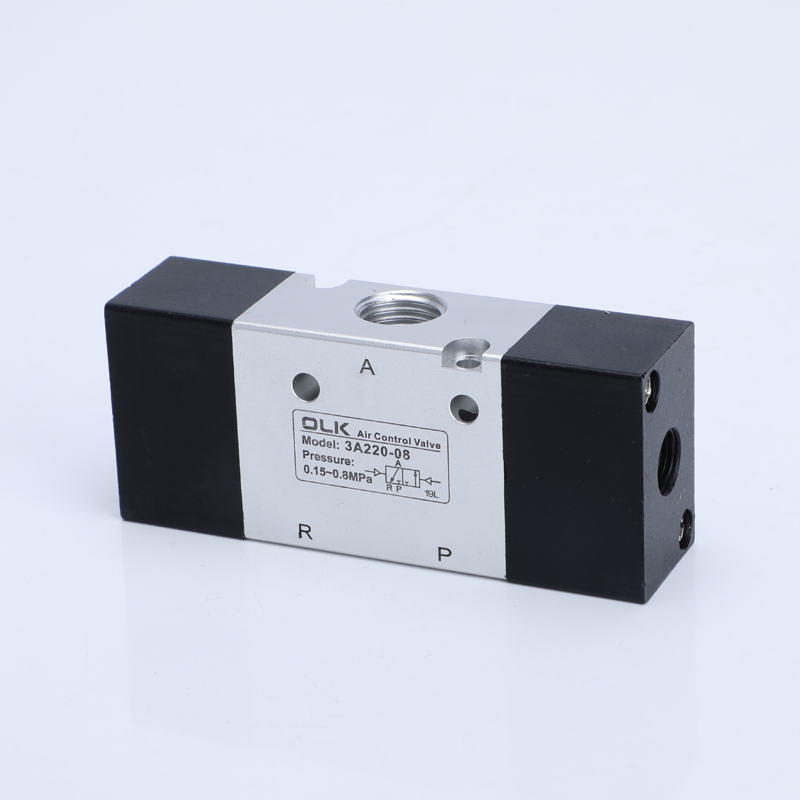

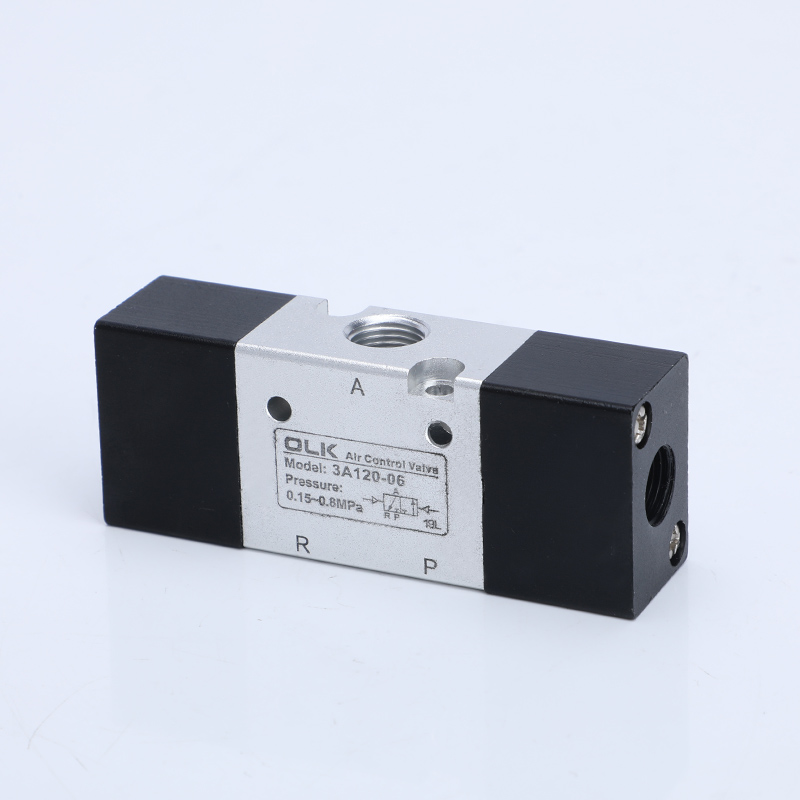

2 position 3 wayA 3A sorozatú levegőszabályozó szelep 3 utas pneumatikus vezérlőfolyadék-irányszelep egy olyan folyadékirány-szelep, amely levegőhöz, mint munkaközeghez alkalmas.
A termék alacsony indítólevegőnyomással rendelkezik, egyfejes vezérléssel rugós visszaállítással és kétfejes vezérléssel pozíciómemória funkcióval.
A belső furat speciális technológiával van megmunkálva, ami alacsony súrlódási ellenállást eredményez, nincs szükség olajkenésre, stabil életciklust és hosszú élettartamot eredményez.
A szerkezet könnyű és könnyen telepíthető.
Az Ouleikai (OLK) gyártói személyre szabott szelepház-szolgáltatásokat nyújtanak, lehetővé téve a szelep különböző felületkezelését.
A 3A sorozatú légszabályozó szelepek 3 utas és áramlásszabályozó szelepeit széles körben használják a csomagolás automatizálási berendezésekben, a robotvezérlésben, a sűrített levegős rendszerekben és más területeken.
SZIMBÓLUM:
Rendelési kód
3A
3
10
08
NEM
MODELL
KÓD
SZELEP TÍPUS
PORT MÉRETE
SZÍNÉSZTÍPUS
3A:2 állású 3 utas szelep
1:100-as sorozat
10: Egyszereplős
06:G1/8
NEM: Általában nyitva
2:200-as sorozat
20: kettős szereplés
08:G1/4
NC: Általában közel
3:300-as sorozat
10:G3/8
1. Dugattyús szerkezet kiváló tömítéssel és érzékeny teljesítménnyel.
2. Kétfejes pneumatikus vezérlés memória funkcióval.
3. Speciális technikával megmunkált belső furatok, amelyek alacsony súrlódási ellenállást, alacsony indítási nyomást és meghosszabbított élettartamot eredményeznek.
4. Nem igényel olajkenést.
5. Könnyű telepítés több beépítési pozícióval.
6. Integrálható az alaplemez szelep szerelvénnyel, ezzel megtakarítva a telepítési helyet.
|
munkaközeg |
Levegő (40 μm feletti szűrőn átszűrve) |
|
Akció |
külső levegő szabályozás |
|
kenés |
szükségtelen |
|
Üzemi nyomástartomány MPa (psi) |
0,15-0,8 (21-114) |
|
Garantált nyomásállóság |
1,5 MPa (215 psi) |
|
Üzemi hőmérséklet °C |
-20-70 |
|
Maximális működési frekvencia |
5-ször/másodperc |
|
Test anyaga |
alumínium ötvözet |
|
modell |
Port átmérő |
pozíciók száma |
effektív keresztmetszeti terület mm² (CV érték) |
|
3A110-M5 |
M5 |
Két pozíció három irányba |
5,5 (0,3) |
|
3A120-M5 |
M5 |
Két pozíció három irányba |
5,5 (0,3) |
|
3A110-06 |
G1/8 |
Két pozíció három irányba |
12,0 (0,67) |
|
3A120-06 |
G1/8 |
Két pozíció három irányba |
12,0 (0,67) |
|
3A210-06 |
G1/8 |
Két pozíció három irányba |
14,0 (0,7) |
|
3A220-06 |
G1/8 |
Két pozíció három irányba |
14,0 (0,7) |
|
3A210-08 |
G1/4 |
Két pozíció három irányba |
16,0 (0,89) |
|
3A220-08 |
G1/4 |
Két pozíció három irányba |
16,0 (0,89) |
|
3A310-08 |
G1/4 |
Két pozíció három irányba |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
Két pozíció három irányba |
25,0 (1,39) |
|

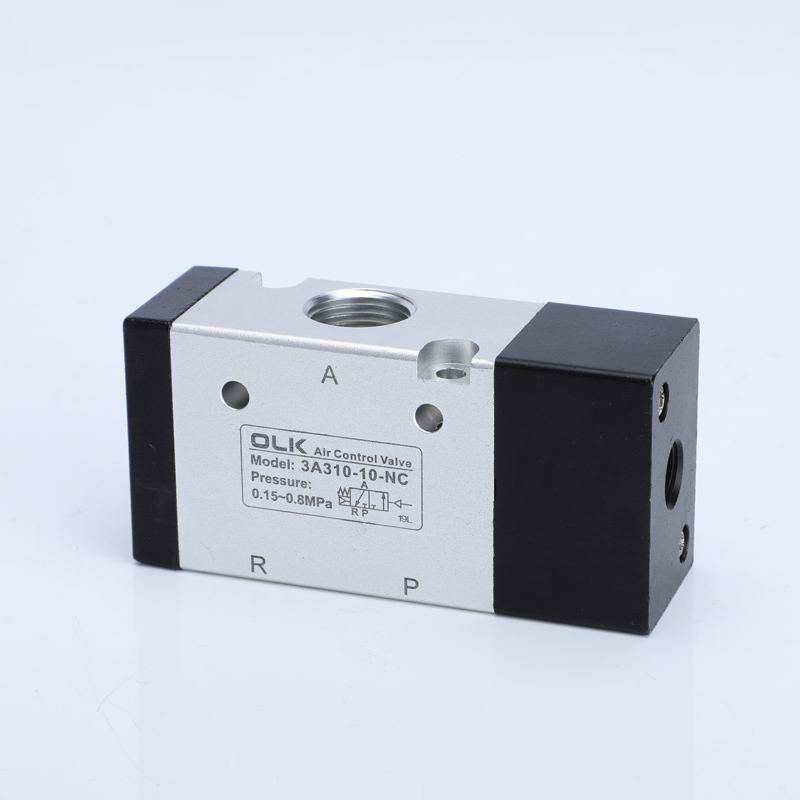

3A310-10 |
G3/8 |
Két pozíció három irányba |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Két pozíció három irányba |
30,0 (1,67) |
|

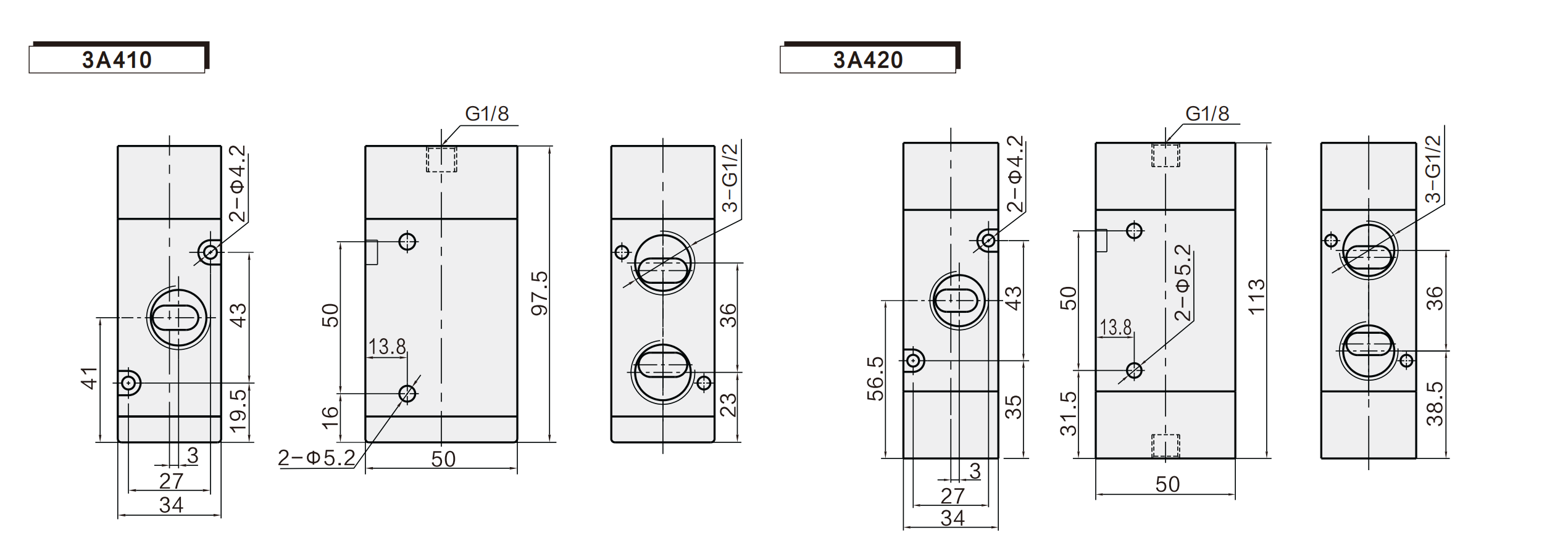

3A410-15 |
G1/2 |
Két pozíció három irányba |
50,0 (2,79) |
|

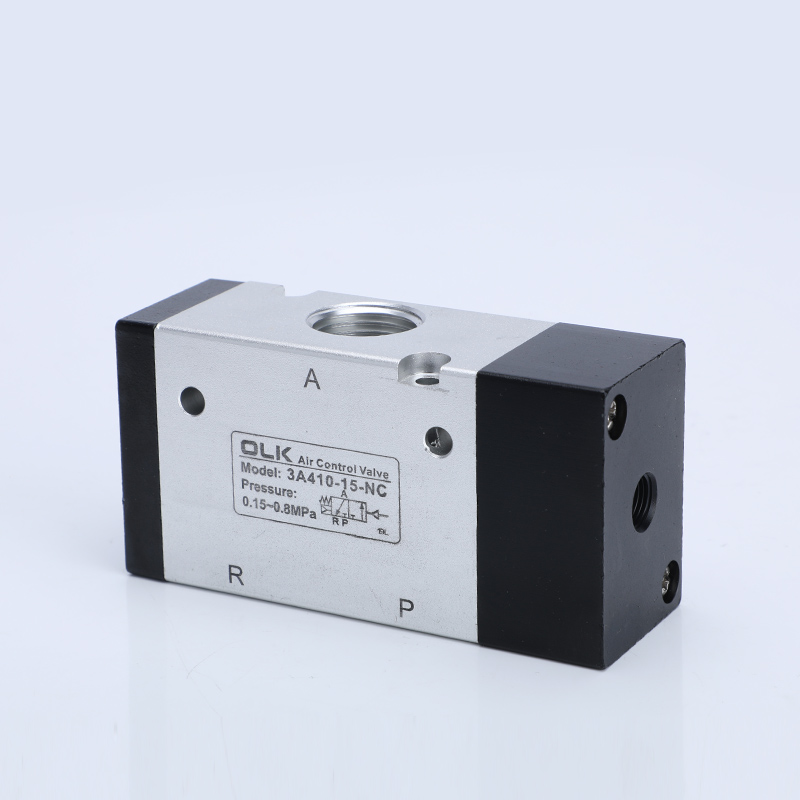

3A420-15 |
G1/2 |
Két pozíció három irányba |
50,0 (2,79) |
GYIK:
A 3A sorozat mezőben módosítható NO-ra vagy NC-re?
Az öncsere általában nem javasolt, mert az NO/NC szerkezeti különbségei a trimmekhez, a rugóirányhoz stb.
Javaslatok: Rendeléskor törölje a NO vagy az NC kijelölést
Ha a modellt módosítani kell, a megbízhatóság érdekében a szeleptestet vagy az egész szelepet ki lehet cserélni
A 3A sorozatú pneumatikus szelep NO/NC ugyanazt jelenti, mint a NO/NC mágnesszelep?
Jelentése konzisztens: NEM=normál nyitott /NC=normál zárt
Azonban a pneumatikus vezérlőszelep légnyomásjellel működik, a mágnesszelep pedig a tekercs mágneses erejével. A két elv különbözik.
A 3A sorozatú NO/NC támogatja a CE minősítést?
OLK Elérhető:CE (EMC+LVD) tanúsítvánnyal

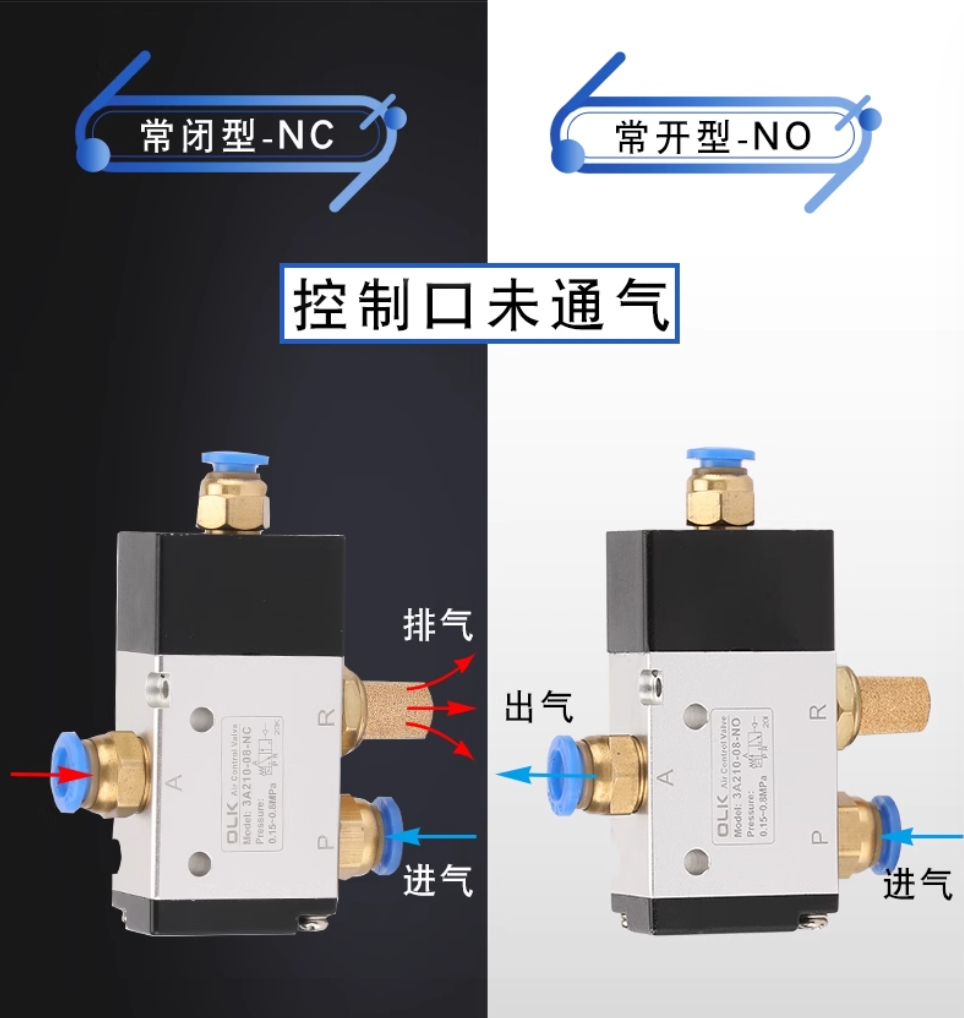

Mi a különbség a 3A sorozat NO és NC között?
NC (normál zárt): a szelep zárva van, ha nincs levegő, és csak jel/levegőnyomás meghajtása után nyitható.
NEM (normál nyitva): a szelep természetesen nyitva marad, ha nem lélegzik, és a jel vétele után zár.
