Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Function type:
2 pozíciós 5 utas/3 pozíciós 5 utasValve type:
Egyszeres szolenoid / kettős mágnesszelepAz Ouleikai (OLK) 4A sorozatú, 5 utas levegőszabályozó szelep lehetővé teszi a különféle folyadékok vezérlését és kapcsolását, valamint képes vezérelni a kettős működésű hengereket. A 4A sorozat levegővel vezérelt, gyors reakciósebességet és pontos működést biztosítva garantálja a gázszabályozás stabilitását és pontosságát. Szigorúan tilos ezt a terméket a megadott tartományt meghaladó körülmények között használni, hogy elkerülje a termék élettartamát és biztonságát.
SZIMBÓLUM:
Rendelési kód
4A
1
10
06
MODELL
KÓD
SZELEP TÍPUS
PORT MÉRETE
4A:2 állású 5 utas szelep/3 állású 5 utas szelep
1:100-as sorozat
10: Egyetlen mágnesszelep, 5/2 utas
M5:M5X0.8
2:200-as sorozat
20: Kettős mágnesszelep 5/2 utas
06:G1/8
3:300-as sorozat
30C: Kettős mágnesszelep 5/3 utas zárt középen
08:G1/4
4:400-as sorozat
30E: Kettős mágnesszelep 5/3 utas kipufogó központ
10:G3/8
30P: Kettős mágnesszelep 5/3 utas nyomásközpont
15:G1/2
1. Dugattyús szerkezet, kiváló tömítés, érzékeny reakció;
2. A háromállású mágnesszelepek három központi funkció közül választhatnak;
3. A kétfejű, kétállású pneumatikus szelepek memória funkcióval rendelkeznek;
4. A belső furat speciális technikával van megmunkálva, ami alacsony súrlódási ellenállást, alacsony indítási nyomást és hosszú élettartamot eredményez;
5. Nincs szükség olajkenésre;
6. Alappal egybeépíthető, így szelepcsoportot alkothat, így szerelési hely takarítható meg.
|
munkaközeg |
Levegő (40 μm feletti szűrőn átszűrve) |
|
Akció |
külső levegő szabályozás |
|
kenés |
szükségtelen |
|
Üzemi nyomástartomány MPa (psi) |
0,15-0,8 (21-114) |
|
Garantált nyomásállóság |
1,5 MPa (215 psi) |
|
Üzemi hőmérséklet °C |
-20-70 |
|
Test anyaga |
alumínium ötvözet |
|
modell |
Port átmérő |
pozíciók száma |
legmagasabb üzemi frekvencia |
effektív keresztmetszeti terület mm² (CV érték) |
|
4A110-M5 |
M5 |
2 pozíció 5 út |
5-ször/másodperc |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 pozíció 5 út |
5-ször/másodperc |
5,5 (0,31) |
|

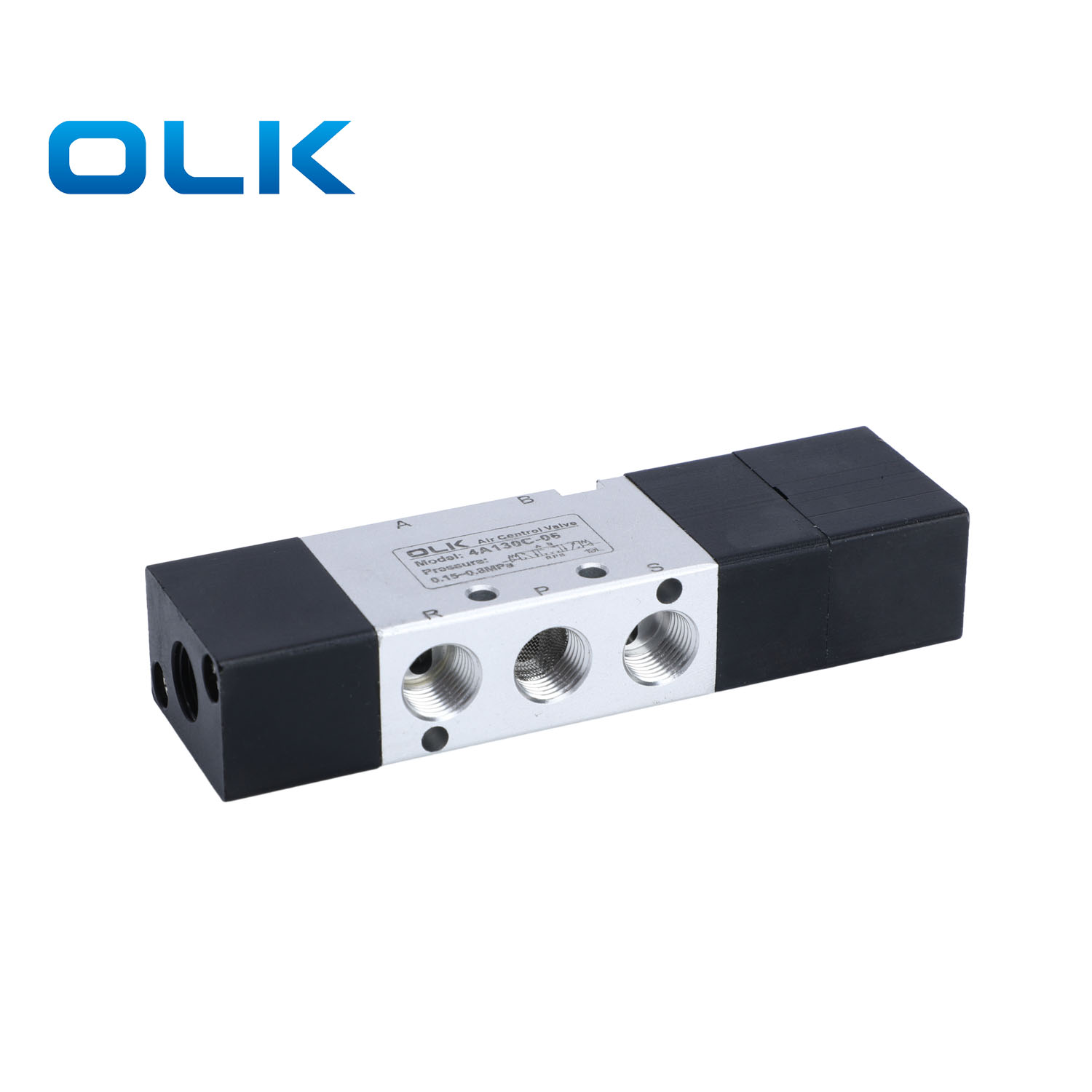

4A130C-M5 |
M5 |
Három pozíció ötirányú |
3-szor/másodperc |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Három pozíció ötirányú |
3-szor/másodperc |
5,0 (0,28) |
|
4A130P-M5 |
M5 |
Három pozíció ötirányú |
3-szor/másodperc |
5,0 (0,28) |
|

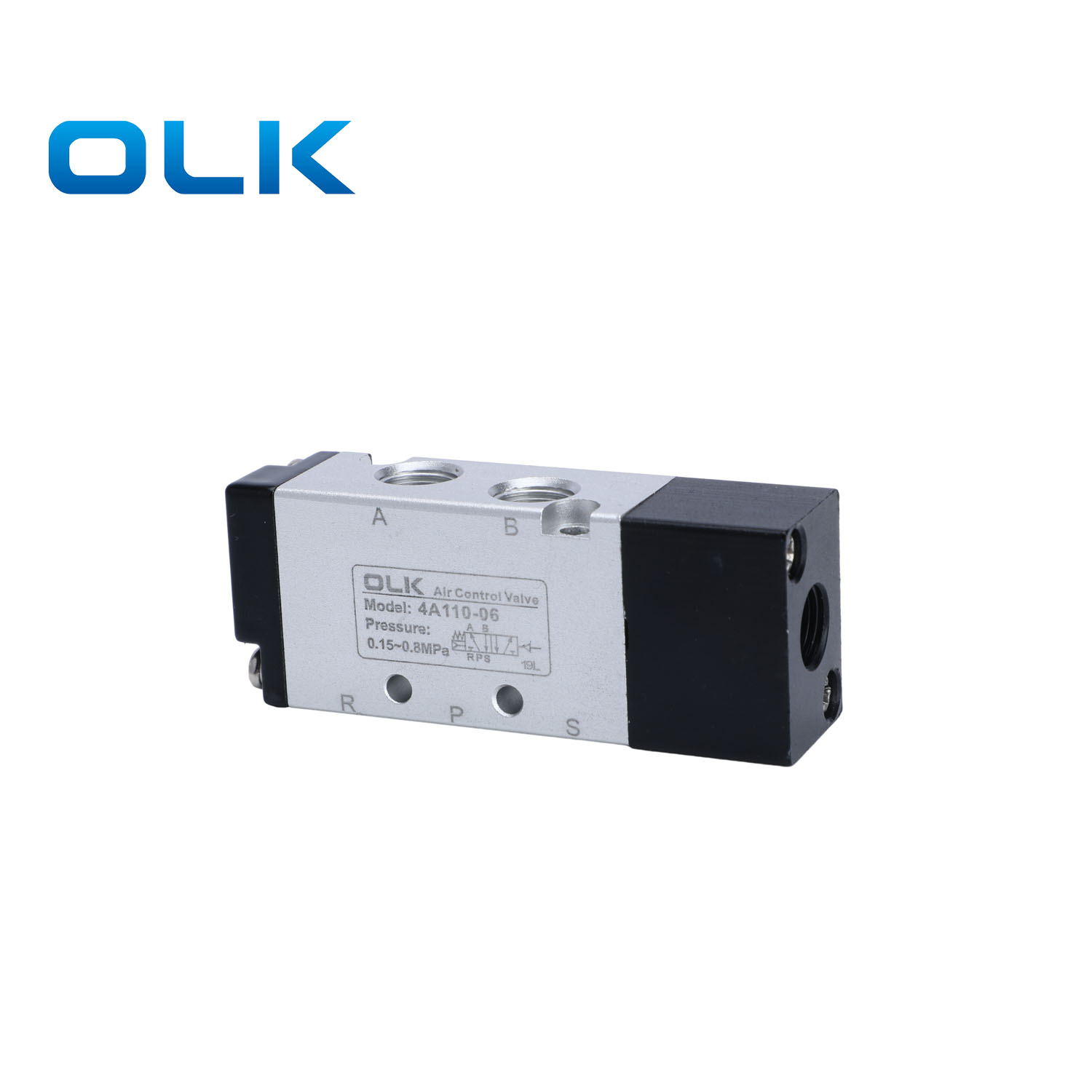

4A110-06 |
G1/8 |
2 pozíció 5 út |
5-ször/másodperc |
12,0 (0,67) |
|

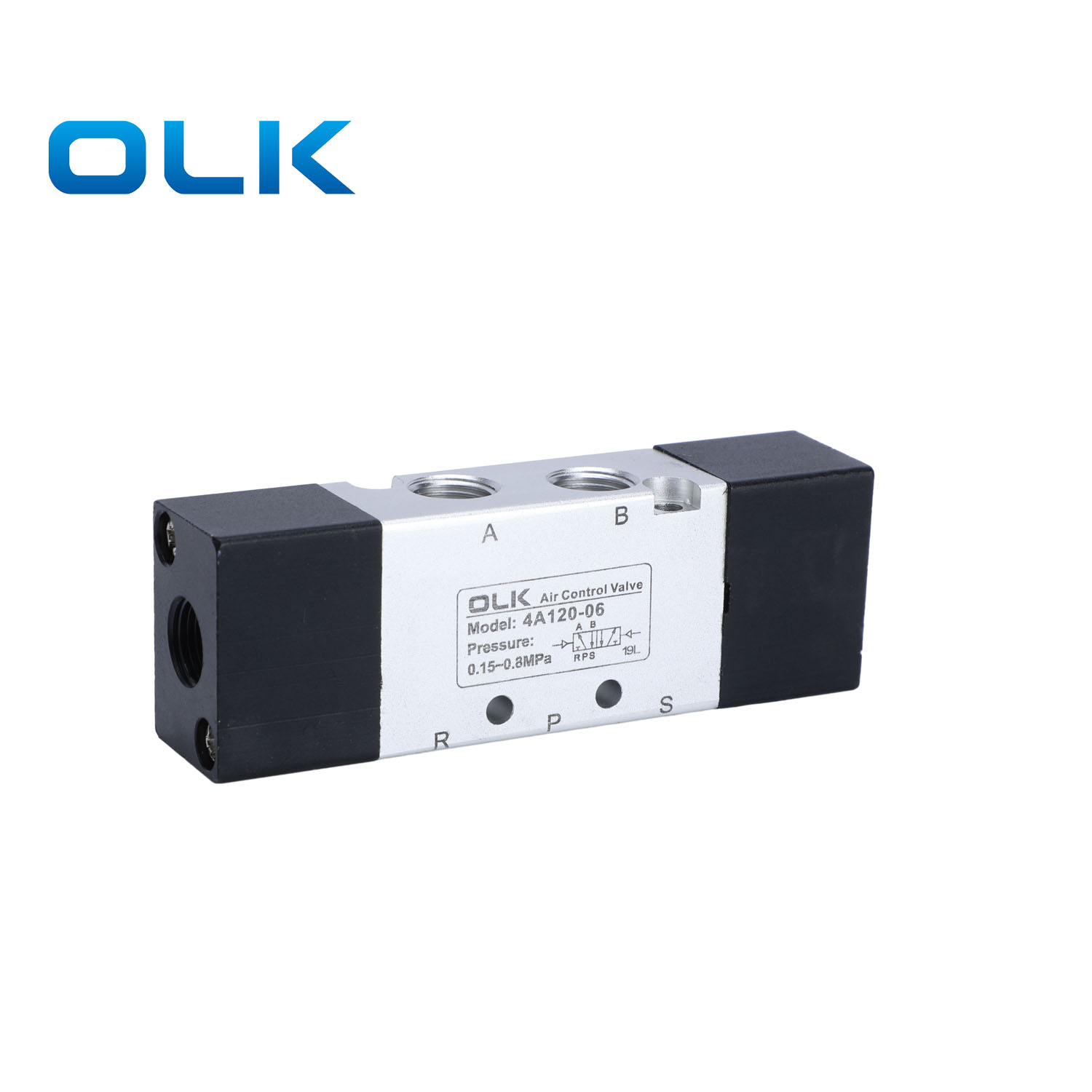

4A120-06 |
G1/8 |
2 pozíció 5 út |
5-ször/másodperc |
12,0 (0,67) |
|
4A130C-06 |
G1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
9,0 (0,50) |
|
4A130E-06 |
G1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
9,0 (0,50) |
|
4A130P-06 |
G1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 pozíció 5 út |
5-ször/másodperc |
14,0 (0,78) |
|
4A220-06 |
G1/8 |
2 pozíció 5 út |
5-ször/másodperc |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
12,0 (0,67) |
|
4A230P-06 |
G1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
12,0 (0,67) |
|

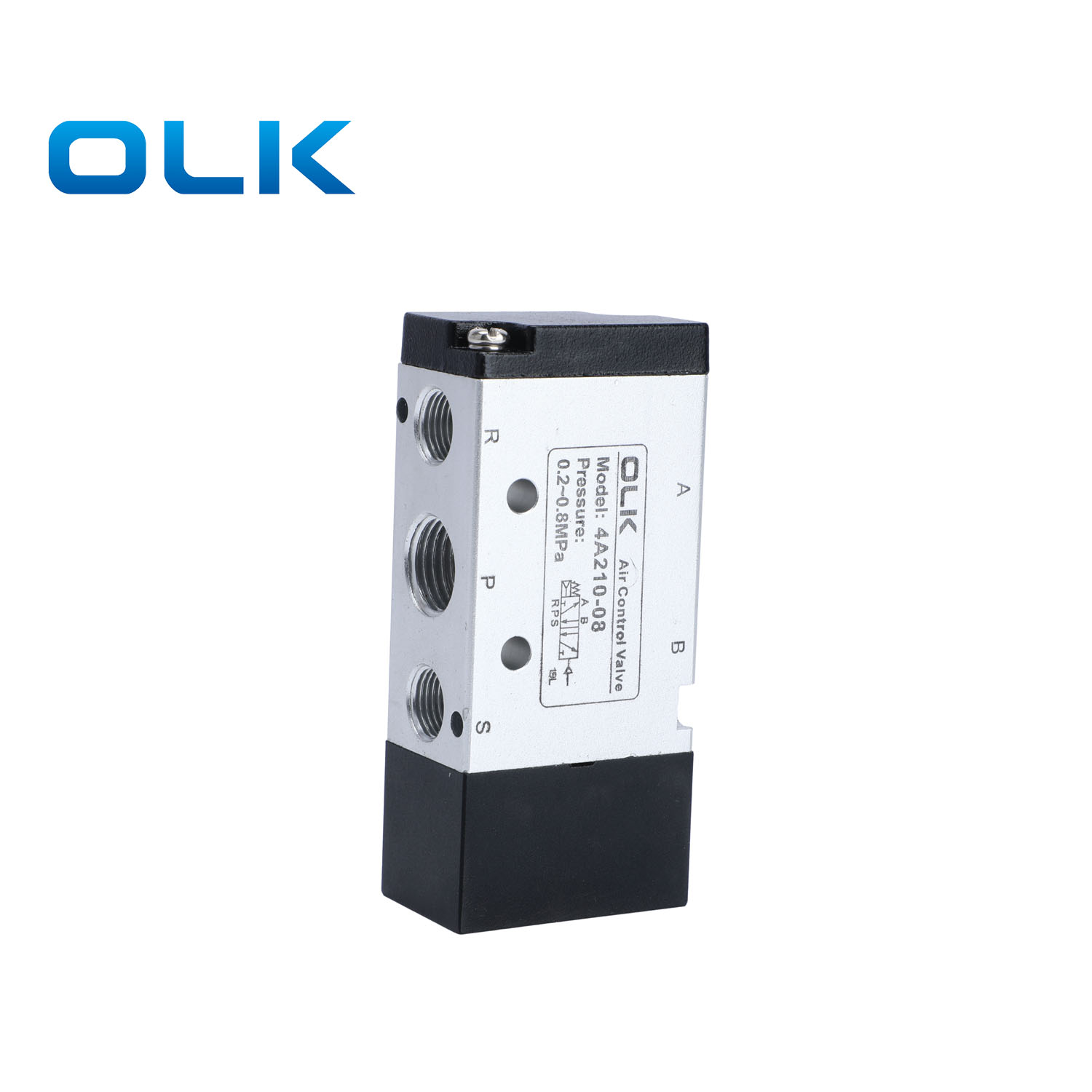

4A210-08 |
Bemenet=Kimenet=G1/4 Kipufogó=PT1/8 |
2 pozíció 5 út |
5-ször/másodperc |
16,0 (0,89) |
|

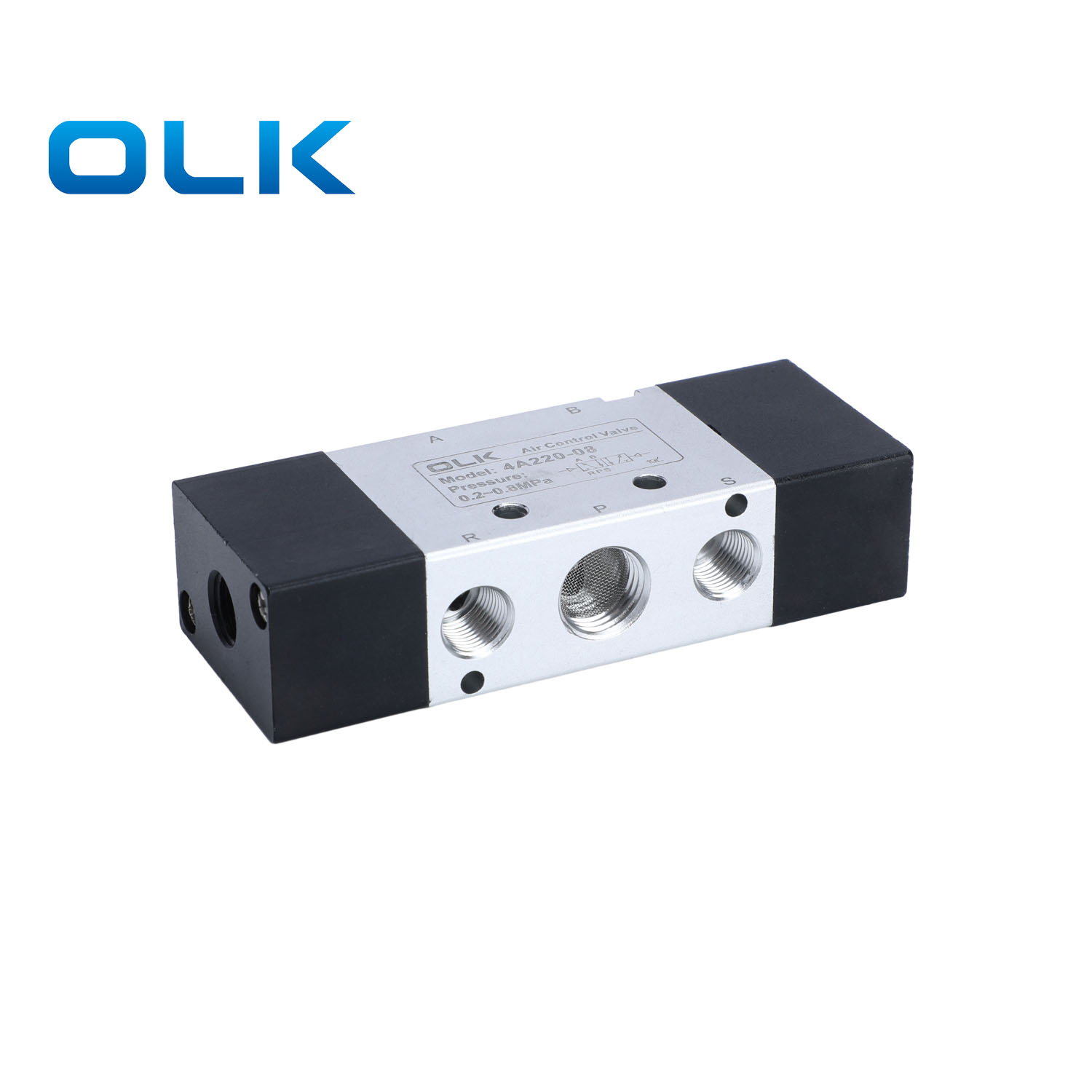

4A220-08 |
Bemenet=Kimenet=G1/4 Kipufogó=PT1/8 |
2 pozíció 5 út |
5-ször/másodperc |
16,0 (0,89) |
|
4A230C-08 |
Bemenet=Kimenet=G1/4 Kipufogó=PT1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
12,0 (0,67) |
|
4A230E-08 |
Bemenet=Kimenet=G1/4 Kipufogó=PT1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
12,0 (0,67) |
|
4A230P-08 |
Bemenet=Kimenet=G1/4 Kipufogó=PT1/8 |
Három pozíció ötirányú |
3-szor/másodperc |
12,0 (0,67) |
|
4A310-08 |
G1/4 |
2 pozíció 5 út |
4-szer/másodperc |
25,0 (1,40) |
|
4A320-08 |
G1/4 |
2 pozíció 5 út |
4-szer/másodperc |
25,0 (1,40) |
|
4A330C-08 |
G1/4 |
Három pozíció ötirányú |
3-szor/másodperc |
18,0 (1,00) |
|
4A330E-08 |
G1/4 |
Három pozíció ötirányú |
3-szor/másodperc |
18,0 (1,00) |
|
4A330P-08 |
G1/4 |
Három pozíció ötirányú |
3-szor/másodperc |
18,0 (1,00) |
|
4A310-10 |
Bemenet=Kimenet=G3/8 Kipufogó=PT1/4 |
2 pozíció 5 út |
4-szer/másodperc |
30,0 (1,67) |
|
4A320-10 |
Bemenet=Kimenet=G3/8 Kipufogó=PT1/4 |
2 pozíció 5 út |
4-szer/másodperc |
30,0 (1,67) |
|
4A330C-10 |
Bemenet=Kimenet=G3/8 Kipufogó=PT1/4 |
Három pozíció ötirányú |
3-szor/másodperc |
18,0 (1,00) |
|
4A330E-10 |
Bemenet=Kimenet=G3/8 Kipufogó=PT1/4 |
Három pozíció ötirányú |
3-szor/másodperc |
18,0 (1,00) |
|
4A330P-10 |
Bemenet=Kimenet=G3/8 Kipufogó=PT1/4 |
Három pozíció ötirányú |
3-szor/másodperc |
18,0 (1,00) |
|
4A410-15 |
G1/2 |
2 pozíció 5 út |
3-szor/másodperc |
50,0 (2,79) |
|
4A420-15 |
G1/2 |
2 pozíció 5 út |
3-szor/másodperc |
50,0 (2,79) |
|
4A430C-15 |
G1/2 |
Három pozíció ötirányú |
3-szor/másodperc |
30,0 (1,67) |
|
4A430E-15 |
G1/2 |
Három pozíció ötirányú |
3-szor/másodperc |
30,0 (1,67) |
|
4A430P-15 |
G1/2 |
Három pozíció ötirányú |
3-szor/másodperc |
30,0 (1,67) |
4A sorozatú levegőszabályozó szelep menetspecifikációs táblázat
| Modell | P (bemenet) | A/B (kimenet) | R/S (kipufogó) |
| 4A1_0-06 | 1/8 (01) | 1/8 (01) | 1/8 (01) |
| 4A2_0-08 |
1/4 (02) | 1/4 (02) | 1/8 (01) |
| 4A3_0-10 |
3/8 (03) | 3/8 (03) | 1/4 (02) |
| 4A4_0-15 |
1/2 (04) | 1/2 (04) | 1/2 (04) |
