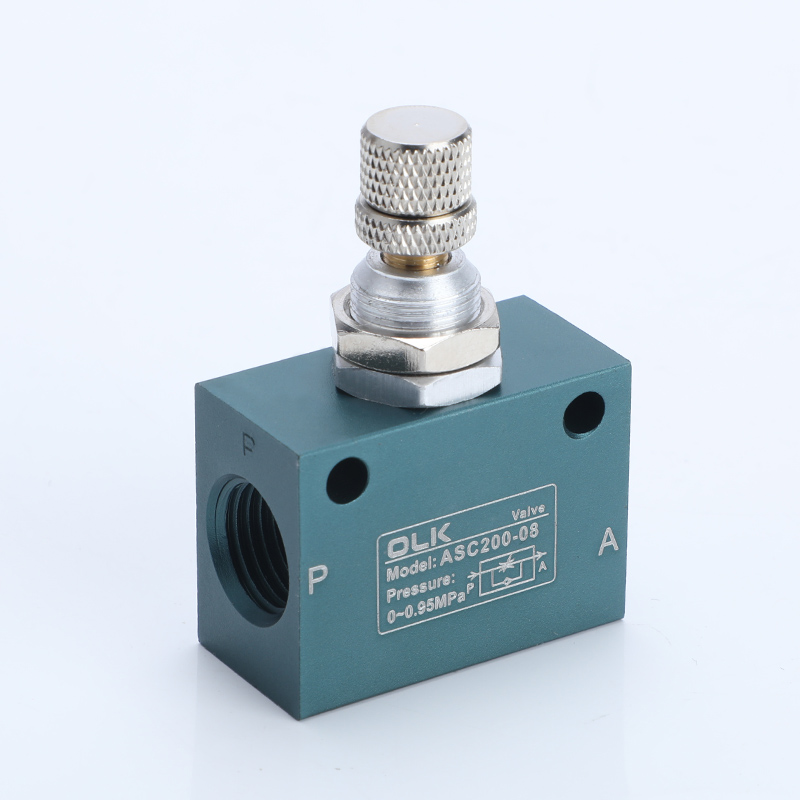

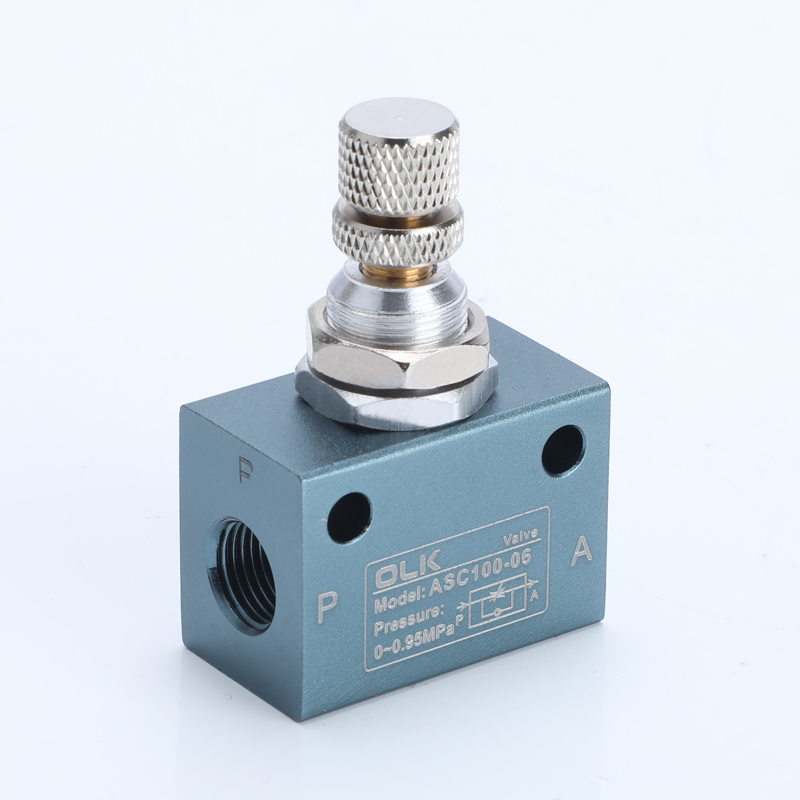

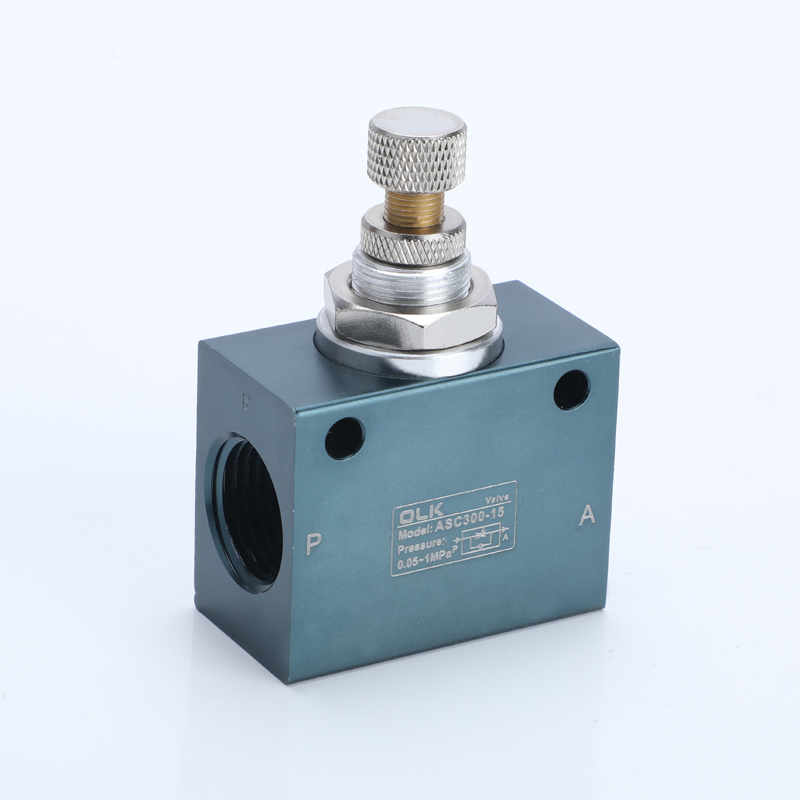

Az OLK ASC sorozatú egyirányú fojtószelepe a fojtószelep-szakasz méretének beállításával szabályozza a folyadék áramlását. Ezek a szelepek egyesítik az egyirányú szerkezet és a fojtószerkezet jellemzőit.
Az OLK (ouleikai) által gyártott ASC fojtószelep nagy munkalevegő-nyílással rendelkezik, amely nagy gázáramlást biztosít, miközben csökkenti a nyomásveszteséget, jelentősen javítva a munka hatékonyságát. Érzékenyebbek a kipufogógáz-fojtás szempontjából, és a nyomásszabályozási folyamat kényelmesebb és egyszerűbb. Az óramutató járásával megegyező irányú forgás növelheti az áramlási sebességet, az óramutató járásával ellentétes forgás csökkentheti az áramlási sebességet, és a reteszelő anya kialakítása stabil nyomást biztosít.
Az ASC sorozatú egyirányú fojtószelepeket számos iparágban széles körben használják, beleértve a félvezetőgyártást, a nyomtatási feszültségszabályozást, az automatizálás vezérlését, az autómotorokat, a robotfejlesztést és a hegesztést.
Szimbólum:
|
Rendelési kód: |
||
| ASC | 300 | 10 |
| MODELL | SOROZAT | PORT MÉRETE |
| ASC: Egyirányú fojtószelep | 100:100 SOROZAT | 100 SOROZAT:06:G1/8 |
|
|
200:200 SOROZAT | 200 SOROZAT:08:G1/4 |
|
|
300:300-AS SOROZAT |
300-AS SOROZAT:10-G3/8 |
|
|
|
300-AS SOROZAT :15-G1/2 |
1. Engedje meg a levegő áramlását az egyik irányba, de a fordított irányban megáll
2. A visszacsapó szelepek lehetővé teszik a levegő egyirányú áramlását
3. Könnyű és kompakt szerkezet.
4. Kipufogó fojtószelep az érzékeny beállítás és a nagy pontosság érdekében.
5. Könnyű telepítés több beépítési pozícióval.
|
munkaközeg |
Levegő (40 μm feletti szűrőn átszűrve) |
|
Üzemi nyomástartomány MPa (psi) |
0,05-0,9 |
|
Garantált nyomásállóság |
1,5 MPa (215 psi) |
|
Üzemi hőmérséklet °C |
-20-70 |
|
Test anyaga |
alumínium ötvözet |
|
modell |
Port átmérő |
Fojtószelep normál névleges térfogatáram L/min |
Visszacsapó szelep normál névleges térfogatáram L/perc |
|
200:200 SOROZAT |
G1/8 |
200 |
400 |
|
ASC200-08 |
G1/4 |
450 |
800 |
|
ASC300-10 |
G3/8 |
1250 |
1500 |
|
ASC300-15 |
G1/2 |
1650 |
2500 |
|
Különbség az ASC (kemény tömítésű) és RE (puha tömítésű) egyirányú áramlásszabályozó szelepek között |
|||
| Modell |
értékesítési szerkezet |
Jellemzők |
Megfelelő alkalmazások |
| ASC (kemény tömítés) |
Fém-fém tömítés |
Nagy nyomásállóság, magas hőmérséklet-állóság, hosszú élettartam, nem könnyen kopható |
Nagyfrekvenciás mozgás, zord környezet, ipari gépek |
| RE (lágy tömítés) |
Gumi tömítés |
Jobb légzárás, stabilabb teljesítmény alacsony nyomáson |
Alacsony nyomású rendszerek, nagy tömítési teljesítményt igénylő alkalmazások |
GYIK:
Az ASC visszacsapó szelep beállítása befolyásolja a nyomást?
A fojtószelep alapvetően nem befolyásolja a nyomásforrást, csak az átfolyást és így a sebességet.
Tartsa stabilan a nyomásforrást.
Melyik a tartósabb, ASC (hard Seal) vagy RE (soft Seal)?
Az ASC tartósabb.
A kemény tömítés hosszabb élettartama, szennyeződés- és ütésállósága. Nem hajlamos a tömítés meghibásodására olaj vagy részecskék miatt
Melyik visszacsapó szelep alkalmasabb szennyezett levegőhöz vagy olajos környezethez?
Az ASC (kemény tömítés) alkalmasabb, és nem könnyű elakadni az olajtól és a részecskéktől.
