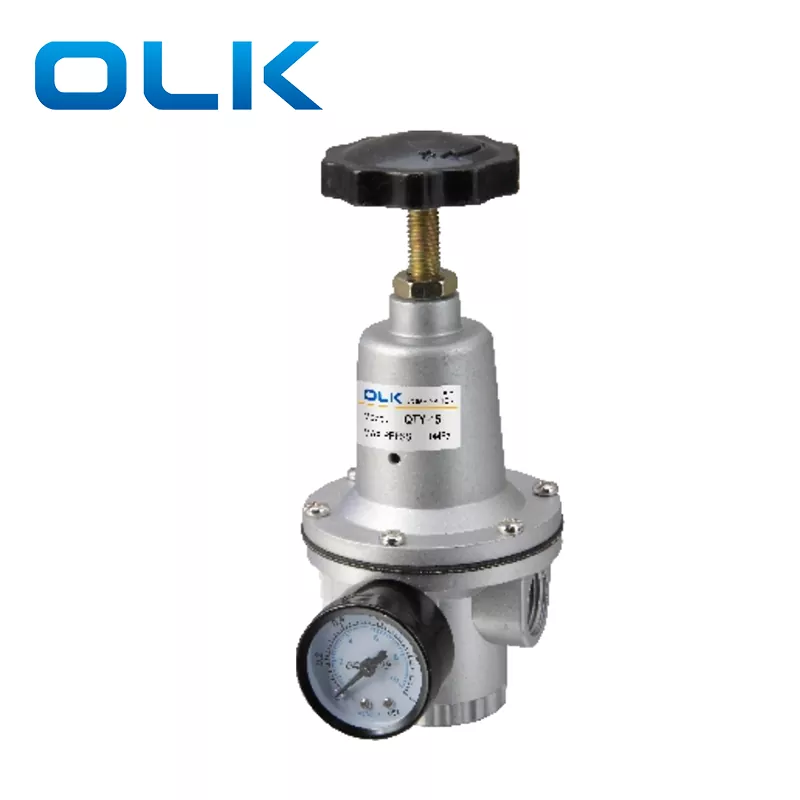

A QTY nyomásszabályozó szabályozza a légnyomást a pneumatikus rendszerekben. Alkalmas sűrített levegőhöz, hét méretű portot kínál. A szabályozó BE és OUT légáramlási jelölésekkel rendelkezik – mindig kövesse ezeket a szivárgás elkerülése érdekében. Az egyszerű beállítás stabil és megbízható kimenetet biztosít.
Mennyiség pneumatikus nyomásszabályozó szimbólum:
|
Rendelési kód |
||
|
MENNYISÉG |
- |
15 |
|
Modell: |
|
Port mérete |
|
QTY sorozatú pneumatikus szabályozó |
|
06:G1/8 |
|
|
|
08:G1/4 |
|
|
|
10:G3/8 |
|
|
|
15:G1/2 |
|
|
|
20:G3/4 |
|
|
|
25:G1 |
|
|
|
40:G1 1/2 |
|
Modell |
QTY-6 |
QTY-8 |
QTY-10 |
QTY-15 |
QTY-20 |
QTY-25 |
QTY-40 |
|
सूचना:कृपया कनेक्ट करते समय वायु प्रवाह की दिशा बताने वाले तीर पर ध्यान दें। उलटे इनलेट कनेक्शन से हवा का रिसाव हो सकता है। |
5-6℃ |
||||||
|
Bizonyító nyomás |
1,0 MPa |
||||||
|
A vízszűrés pontossága |
0,63 MPa |
||||||
|
Nyomástartomány |
0,05-0,63 Mpa |
||||||

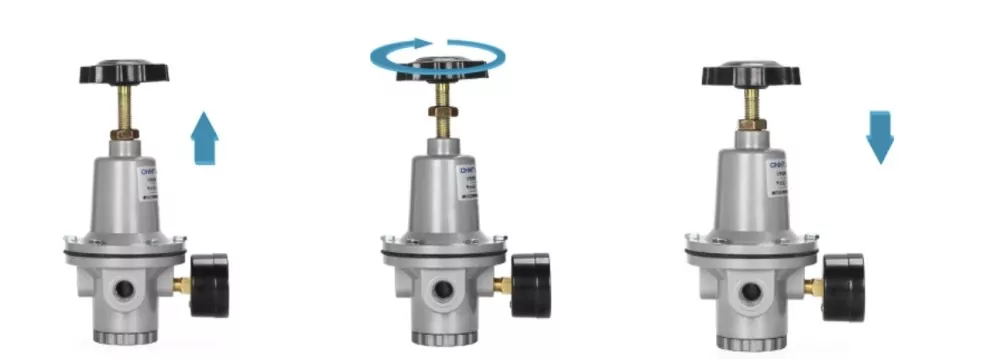

Mennyiségi nyomáscsökkentő szelep – Működési lépések
1. lépés: Fordítsa felfelé a csavart.
2. lépés: Forgassa el a fogantyút a nyomás beállításához.
3. lépés: Fordítsa le a csavart a rögzítéshez.
Mi a különbség a QTY és a QTYH szabályozó között?
QTY: Szabványos nyomásszabályozó, normál nyomástartományhoz (közepes és alacsony nyomású ipari alkalmazásokhoz).
QTYH: Nagynyomású szabályozó (High Pressure), amely képes nagyobb bemeneti nyomás kezelésére, alkalmas nagynyomású levegőforrásokhoz vagy speciális ipari alkalmazásokhoz.
