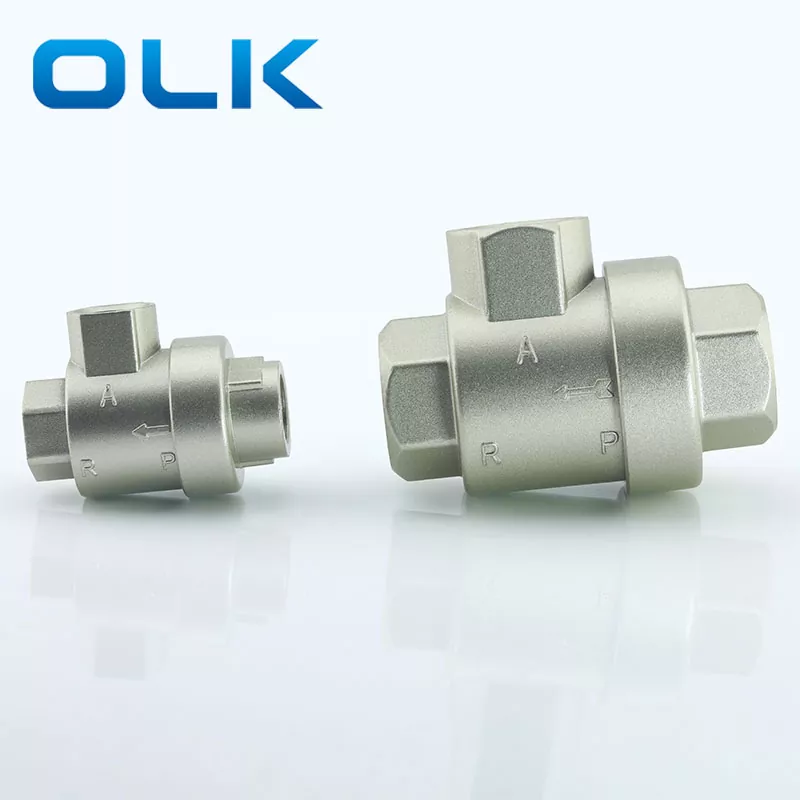

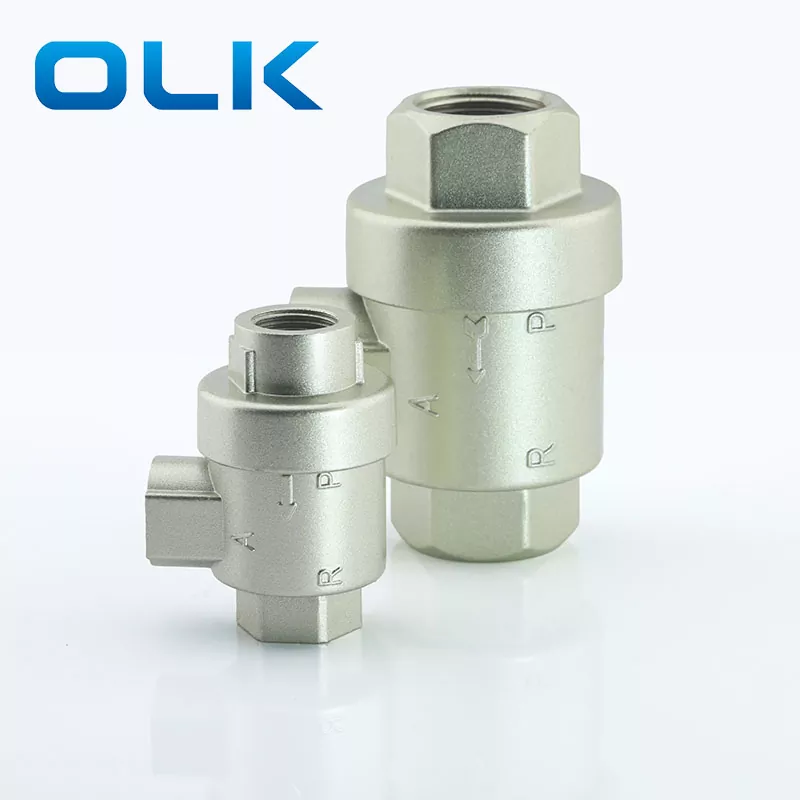

XQ gyors kipufogószelep

Az OLK XQ Gyors kipufogószelep egy olyan szelep, amely automatikusan kimeríti a nyomás alatt álló gázt a kimenetről, amikor a bemeneti nyomás egy bizonyos értékre csökken. Amikor a bemeneti nyílásnál légnyomás van, a szelepmagot (egyirányú tömítésgyűrű vagy membrán) nyitva tolja, bezárva a kipufogó-portot és kimenetet a kimenetből. Amikor a bemeneti nyílás kiürül, a kimeneti nyomás nyomja a szelepmagot a bemeneti nyílás lezárásához, és a kimeneti gáz gyorsan kimerül a kipufogónyíláson. Az XQ gyors kipufogószelep öt csatlakozási méretű lehetőséget kínál: M5, G1/8, G1/4, G3/8 és G1/2.

Alkalmazás és óvintézkedések az XQ gyors kipufogószelephez:

Az XQ gyors kipufogószelepet olyan helyzetekben használják, amikor a pneumatikus alkatrészeknek és eszközöknek gyorsan kimerülniük kell. Ha a henger és az irányszelep közé van felszerelve, a henger közvetlenül az XQ gyors kipufogószelepen keresztül kimerül az irányított szelep helyett, jelentősen növelve a henger mozgási sebességét. Ez a hatás különösen akkor észrevehető, ha a henger és a szelep közötti csővezeték hosszú. Ha az irányított szelep kipufogónyílás nagy, és a henger és a szelep közötti csatlakozó cső rövid, akkor a gyors kipufogószelep felszerelése felesleges.

A gyors kipufogógáz elérése érdekében a gyors kipufogószelep bemeneti nyílásánál a nyomást gyorsan ki kell üríteni, így a bemeneti nyíláson (az irányított szelep és a gyors kipufogószelep között) a kipufogógáz áthaladását akadálytalannak kell lennie.

Győződjön meg arról, hogy a hengernek elegendő párnázási képessége van az XQ gyors kipufogószelep használatakor.

XQ gyorskioldó szelep szimbólum

XQ gyors kipufogószelep általános paraméterek
