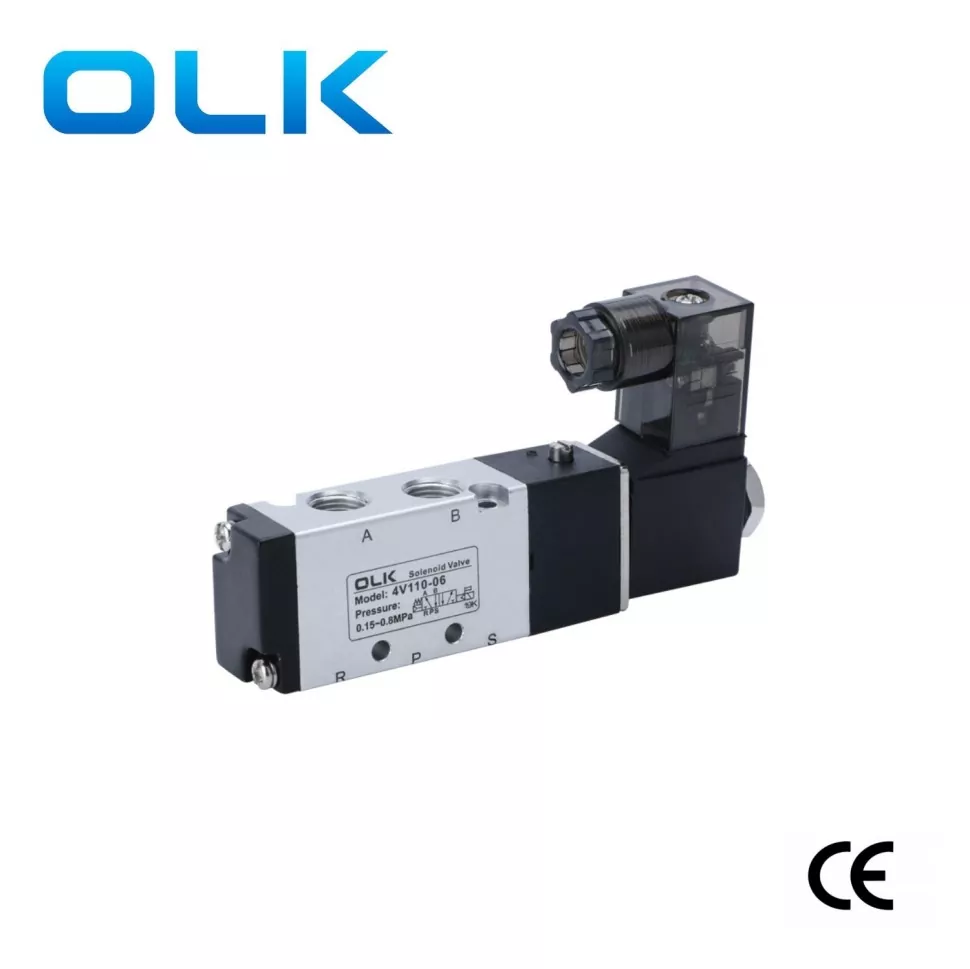

OLK 4V100 mágnesszelep 5. út, 5/2 WAY Pneumatikus mágnesszelep, CE -tanúsítás. A megjelenés mérete a legkisebb modell, kompakt kialakítású és 1/8 ”interfész -specifikációval. A 4V100 mágnesszelep alacsonyabb áramlási sebességgel rendelkező kisebb pneumatikus rendszerekhez alkalmas. Alkalmazva kis eszközökre vagy kis hengerekre, amelyek pontos vezérlést igényelnek.
|
Megrendelési kód |
|
|
|
|
|
|
4 V -os |
1 |
10 |
6 |
AC110V |
|
|
Modell |
Kód |
szeleptípus |
portméret |
feszültség |
Robbanásálló tekercs |
|
4V: Sports2 (3) Pozíciós mágnesszelep |
1: 100 sorozat |
10: Egyetlen mágnesszelep 5/2 út |
M5: M5x0.8 |
AC220V |

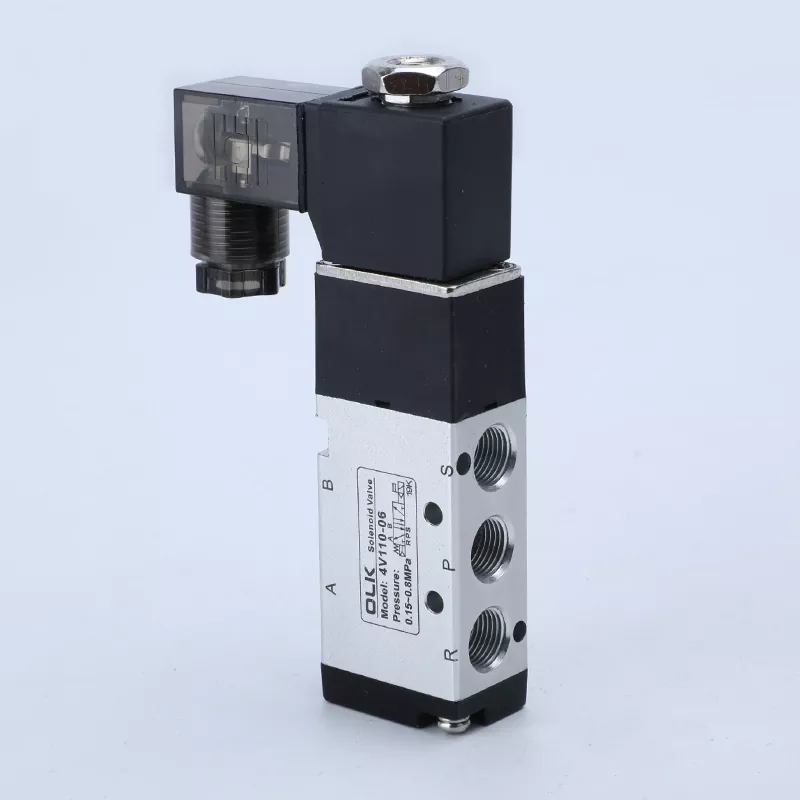

Nem: DIN típus |
|
|
|
20: Dupla mágnesszelep 5/2 út |
06: 1/8 '' |
DC24V |

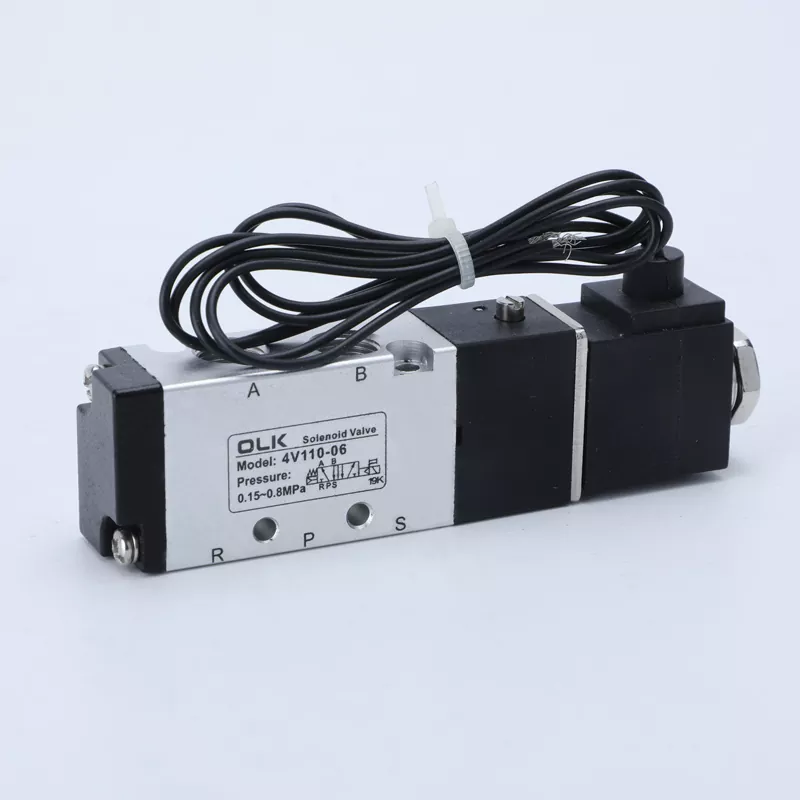

I: vonaltípus |
|
|
|
30c: Dupla mágnesszelep VLAVE5/3WAY zárt központ |
|
AC110V |
|
|
|
|
30E: Dupla mágnesszelep VLAVE5/3WAY kipufogó központ |
|
AC24V |
|
|
|
|
30p: Dupla mágnesszelep 5/3 WAY nyomásközpont |
|
DC12V |
|
|
Modell |
4v110-m5 4v120-m5 |
4v130c-M5 4v130e-M5 4v130p-m5 |
4v110-06 4v120-06 |
4v130c-06 4v130e-06 4v130p-06 |
|
Működő közeg |
Air （szűrő a 40 μm feletti szűrő képernyőn |
|||
|
Működési mód |
Belső pilóta típus |
|||
|
portméret |
Inlet = Outlet = kipufogó port = m5 |
Inlet = Outlet == G1/8 |
||
|
Tényleges keresztmetszeti terület |
5,5 mm² （CV = 0,31） |
5,0 mm² （CV = 0,28） |
12,0mm² （CV = 0,67） |
9,0mm² （CV = 0,5） |
|
Helyzet |
5/2 port |
5/3 port |
5/2 port |
5/2 port |
|
Nyomástartomány |
0,15-0,8 MPa (21-114psi) |
|||
|
Ellenőrzési nyomás |
1,5mPa (215psi) |
|||
|
Működő nyomás |
'-20-70 ℃ |
|||
|
Testi anyag |
Alumíniumötvözet |
|||
|
Kenés |
Nem szükséges |
|||
|
Max. |
5 -szer/másodperc |
3 -szor/másodperc |
5 -szer/másodperc |
3 -szor/másodperc |
|
Súly |
4v110-m5: 130g 4v120-m5: 175g |
200 g |
4v110-06: 120g 4v120-06 ： 175g |
200 g |
