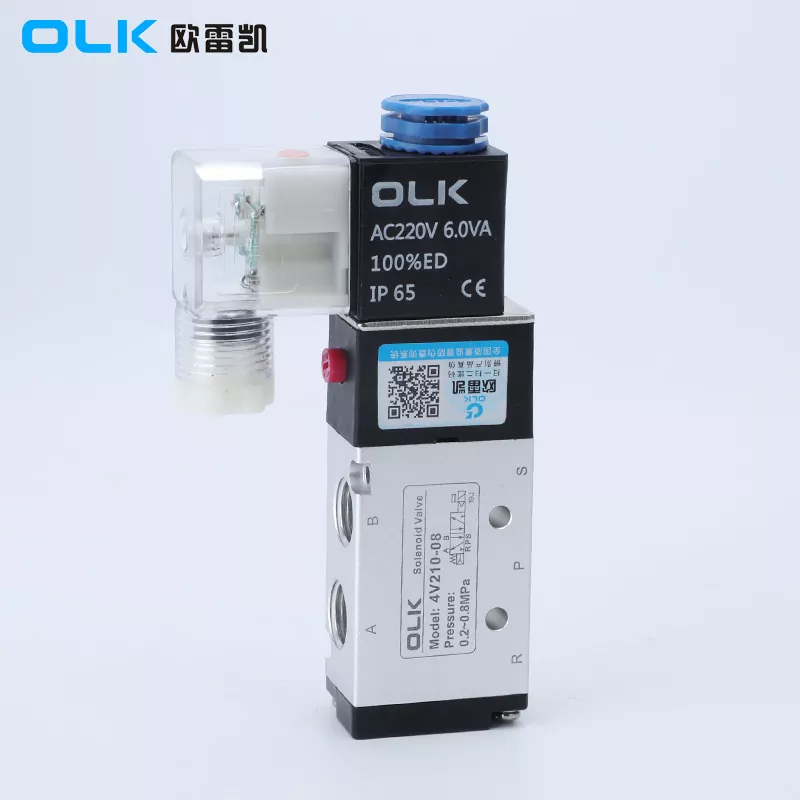

OLK 4V200 mágnesszelep 5 út, 5/2 Way és 5/3Way pneumatikus mágnesszelep. A szívó- és kipufogónyílások G1/4 -re és G1/8 -ra oszlanak. Az átmenő gázáramlási sebesség közepes méretű pneumatikus rendszerekhez alkalmas. Integrálható a Szelep-sziget alapjával a vezérlőelemek telepítéséhez. A legszélesebb körben használt forgatókönyvek közé tartozik az automatikus csomagológépek, a szódagépek, az automatikus válogatógépek stb. Ez csak a csillag népszerű terméke
4v200 sorozatú szimbólum:
|
Megrendelési kód |
|
|
|||
|
|
|
|
|||
|
4 V -os |
2 |
10 |
6 |
AC110V |
|
|
Modell |
Kód |
szeleptípus |
portméret |
feszültség |
Robbanásálló tekercs |
|
4V: Sports2 (3) Pozíciós mágnesszelep |
2: 200 sorozat |
10: Egyetlen mágnesszelep 5/2 út |
06: G1/8 |
AC220V |
Nem: DIN típus |
|
|
|

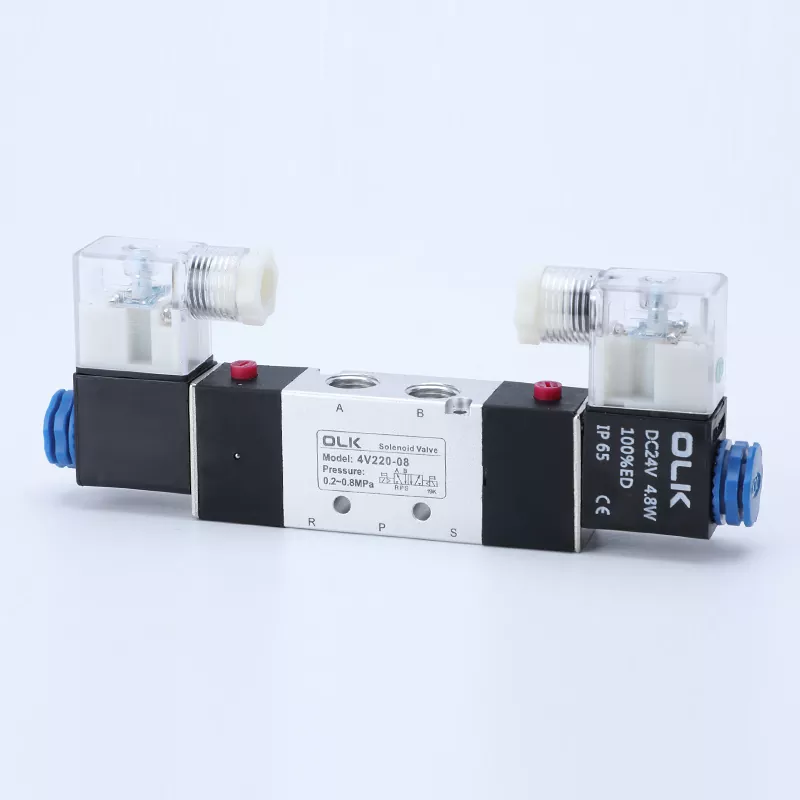

20: Dupla mágnesszelep 5/2 út |
06: G1/4 |
DC24V |
I: vonaltípus |
|
|
|
30c: Dupla mágnesszelep VLAVE5/3WAY zárt központ |
|
AC110V |
|
|
|
|
30E: Dupla mágnesszelep VLAVE5/3WAY kipufogó központ |
|
AC24V |
|
|
|
|
30p: Dupla mágnesszelep 5/3 WAY nyomásközpont |
|
DC12V |
|
|
Modell |
4v210-06 4v220-06 |
4v230c-06 4v230e-06 4v230p-06 |
4v210-08 4v220-08 |
4v230c-08 4v230e-08 4v230p-08 |
|
Működő közeg |
Air （szűrő a 40 μm feletti szűrő képernyőn |
|||
|
Működési mód |
Belső pilóta típus |
|||
|
portméret |
Inlet = Outlet = kipufogó port = G1/8 |
Bemeneti nyílás = outlet = g1/4 kipufogó port = g1/8 |
||
|
Tényleges keresztmetszeti terület |
14,0mm² （CV = 0,78） |
12,0mm² （CV = 0,67） |
16,0mm² （CV = 0,89） |
12,0mm² （CV = 0,67） |
|
Helyzet |
5/2 port |
5/3 port |
5/2 port |
5/2 port |
|
Nyomástartomány |
0,15-0,8 MPa (21-114psi) |
|||
|
Ellenőrzési nyomás |
1,5mPa (215psi) |
|||
|
Működő nyomás |
'-20-70 ℃ |
|||
|
Testi anyag |
Alumíniumötvözet |
|||
|
Kenés |
Nem szükséges |
|||
|
Max. |
5 -szer/másodperc |
3 -szor/másodperc |
5 -szer/másodperc |
3 -szor/másodperc |
|
Súly |
4v210-06: 220 g 4v220-06: 320 g |
360 g |
4v210-08: 220 g 4v220-08: 320 g |
360 g |
GYIK:
Mi a 4v210-08 mágnesszelep interfész átmérője?
A bemeneti nyílás és a kimenet G1/4, a kipufogónyílás pedig G1/8
A BSL -torony hangtompító/BSLM lapos fejtompító funkciója?
A BSL Tower Muffler/BSLM lapos fej hangtompítója hatékonyan csökkentheti a zajt és megakadályozza a por bejutását a mágnesszelepekbe
Hogyan lehet karbantartani és kiszolgálni egy mágnesszelepet?
A 4v200 mágnesszelep élettartamának meghosszabbítása érdekében a kenést egy olajtis-eszközön keresztül tartják hosszú távú használat során, hogy elkerüljék a mágnesszelep belső alkotóelemeinek károsodását, amelyet a hosszan tartó működés okozott, és meghosszabbítja a szolgáltatási élettartamát.
Mi a gombbal a mágnesszelep tekercs alatti gombja?
A 4V210 mágnesszelepgombja a „Kézi felülbírálás”, amely a szelepmag kézi váltásához és a levegő kimenetének váltásához használt

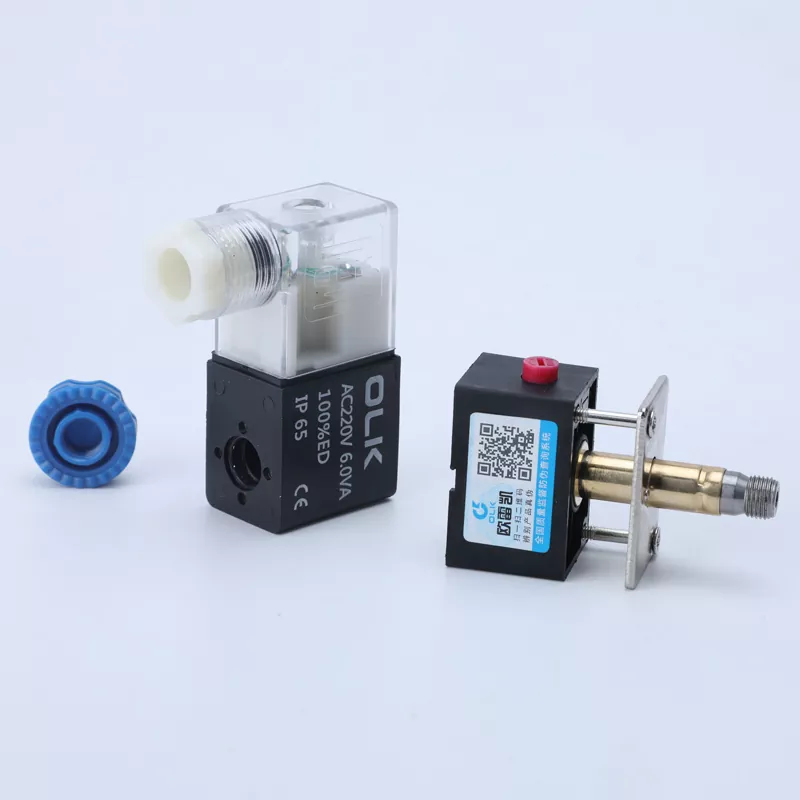

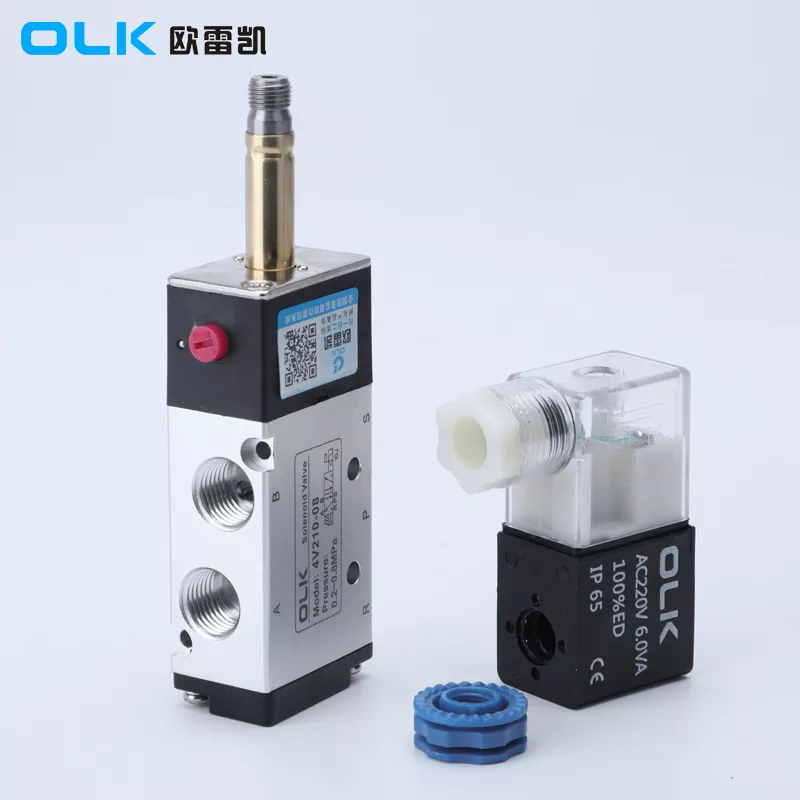

A tekercs blokkolja a portot?
A tekercset eltávolíthatjuk vagy el lehet forgatni a kék OLK márkájú tekercs anyanyájának csavarozásával.
