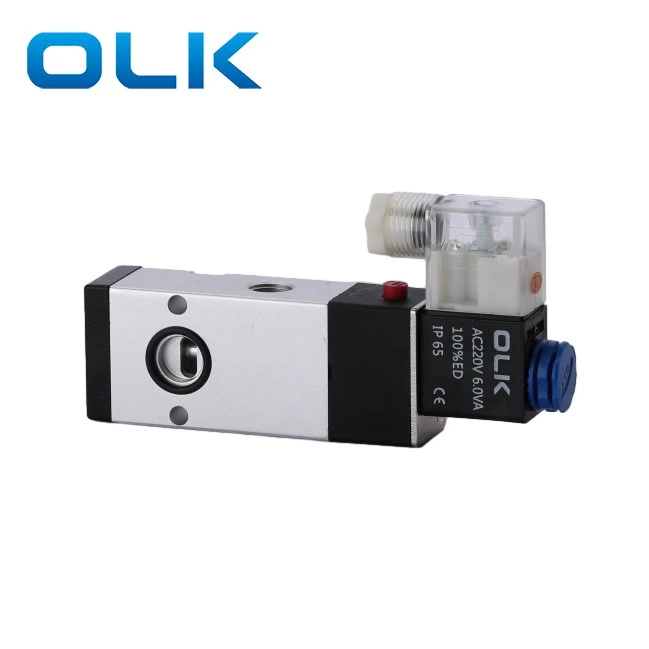

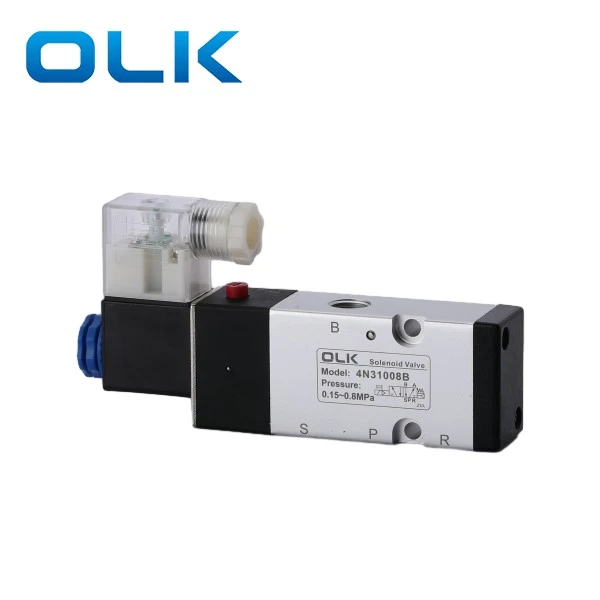

5 Way 4N310-08 lemez mágnesszelep

OLK 2Pozíció 5 WAY 4N310-08 lemez mágnesszelepszál G1/4 port mérete.4N310-08 A szelepnek van egy hátsó levegő kialakítása, lehetővé téve a rugalmas telepítést és a helytakarékot, hatékonyan javítja a válasz sebességét és a rendszer stabilitását.

Az ötirányú 4N310-08 kifejezetten a szerszám-szorító hengerrendszerhez, amely alkalmas nagyfrekvenciás váltási forgatókönyvekhez. És az automatizáló berendezések, például a CNC szerszámgépek és a megmunkálási központok szentelése.

5 Way 4N310-08 lemez mágnesszelep termék funkciók ：

Dedikált kialakítás a késhengerhez/szorítóhengerhez

Légi szellőzőnyílás a hátán, kompakt szerkezet

Opcionális feszültség: AC220V / DC24V

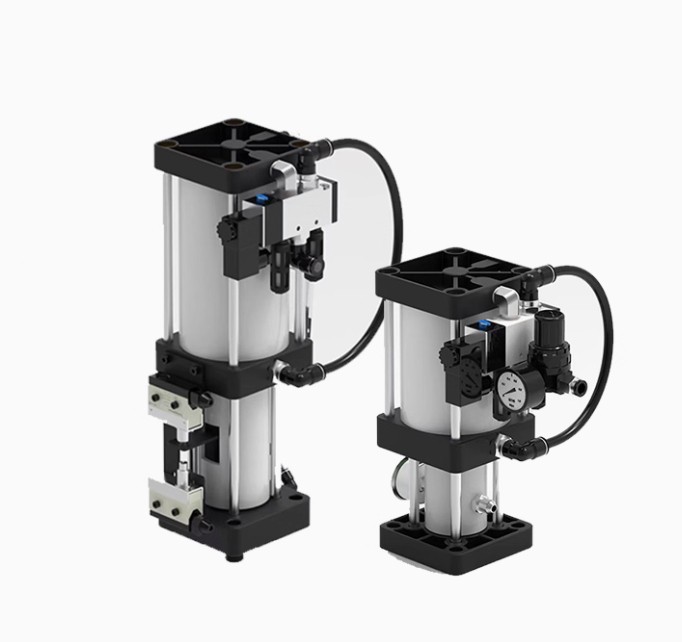

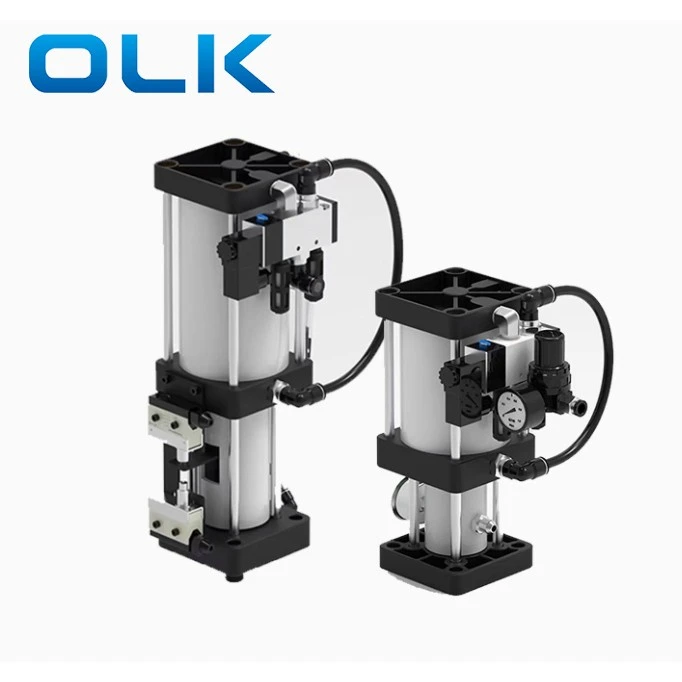

Szerszámkibocsátási henger (TRC) áttekintés

A szerszámkioldó hengert kifejezetten a CNC géporsók számára használják az eszközök kiadásához. Ez a henger az „egyenlő nyomásátvitel folyadékokban” alapelvet használja, lehetővé téve egy kis légnyomás előállítását a szerszám felszabadításához a CNC orsóban történő felszabadításához.

Szerszámkioldó henger telepítési jegyzetek

A függőleges orsókhoz rögzítse a hengert egy zárójelrel, és függőlegesen szerelje be az orsódoboz fölé.

A vízszintes orsókhoz tartsa az olajpoharat függőleges és magasabb, mint a henger test.

Az olajpohárnak felfelé kell néznie, hogy a levegő elmeneküljön a hengerből.

Szerszámkioldó henger telepítési lépések

Kapcsolja ki a gép teljesítményét (panel és szekrény) és a levegőellátás.

Távolítsa el az orsó doboz burkolatát. Válasszuk le a levegőcsöveket a mágnesszelepből.

Csavarja le a műanyag anyát a mágnesszelep tekercsen (ne távolítsa el a vezetékeket, hacsak nem megfelelően megjelöli).

Válasszuk le a vezetékeket a felső és az alsó határkapcsolókról (óvatosan jelölve).

Távolítsa el a régi hengert.

Szerelje be az új hengert, és rögzítse csavarokkal.

Csatlakoztassa újra a vezetékeket és a légcsöveket. Győződjön meg arról, hogy:

A felső határkapcsolót megnyomják.

Az alsó határkapcsoló helyesen van beállítva (a szerszámmagazinnal ellátott gépekhez ez kritikus a biztonság szempontjából).

A telepítés után teszteljen egy szerszámmal. Ellenőrizze a szerszám kiadását és a bilincset. A szerszámmagazinnal rendelkező gépekhez a Test Tool Change.

Szerszámkibocsátási hengerhasználati óvintézkedések

· A henger függőlegesen vagy vízszintesen telepíthető. A vízszintes esetében az olajpohárnak fel kell néznie.

· A levegőellátásnak tiszta és száraznak kell lennie, legalább 6 kgf/cm² nyomásnak.

· Olajszint a csészében: Legalább 1/5, legfeljebb 4/5.

· Ellenőrizze a 4N310 mágnesszelep feszültségét és légnyomását a telepítés során.

GYIK

Mire használják a 4N310 -et?

A 4N310 -et a szerszámkioldó hengerhez használják.

AC vs DC tekercs?

Az AC a háztartási energiára vonatkozik; A DC közvetlen áram.

Mi a gomb a csatlakozási lyuk alatt?

Manuálisan váltja a kipufogó portot.

Telepítési tippek?

Tisztítsa meg a csöveket és a csatlakozásokat, hogy elkerülje a légkörbe belépő szennyeződéseket.

Mi az S 4N310-08 port mérete?

Bemeneti, kimenet, kipufogó: G1/4 szál; Oldalsó kipufogó lyuk átmérője: 19 mm.
