Távadók Pneumatikus-elektromos relé

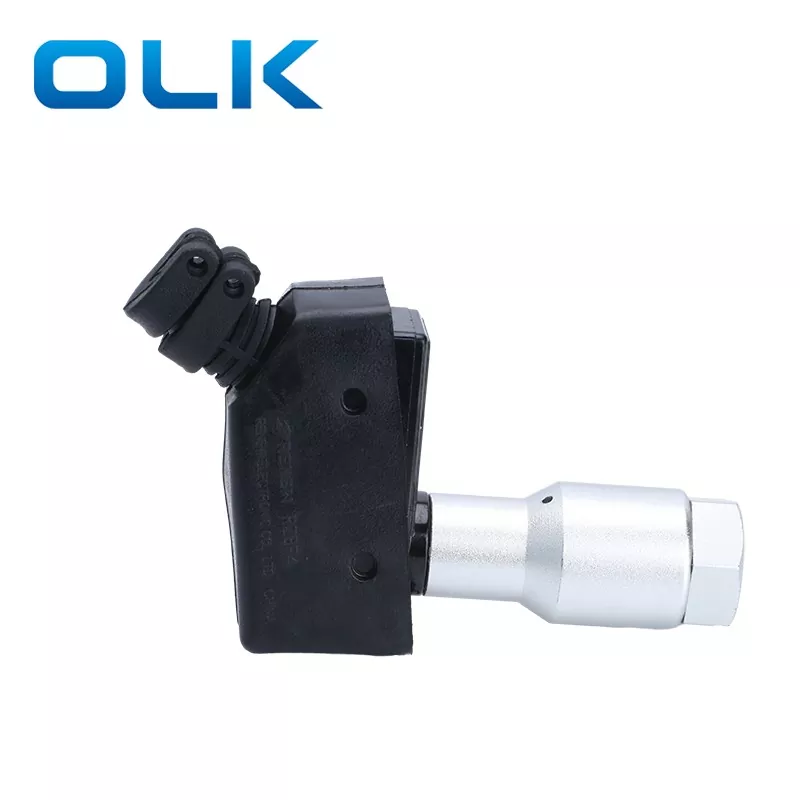

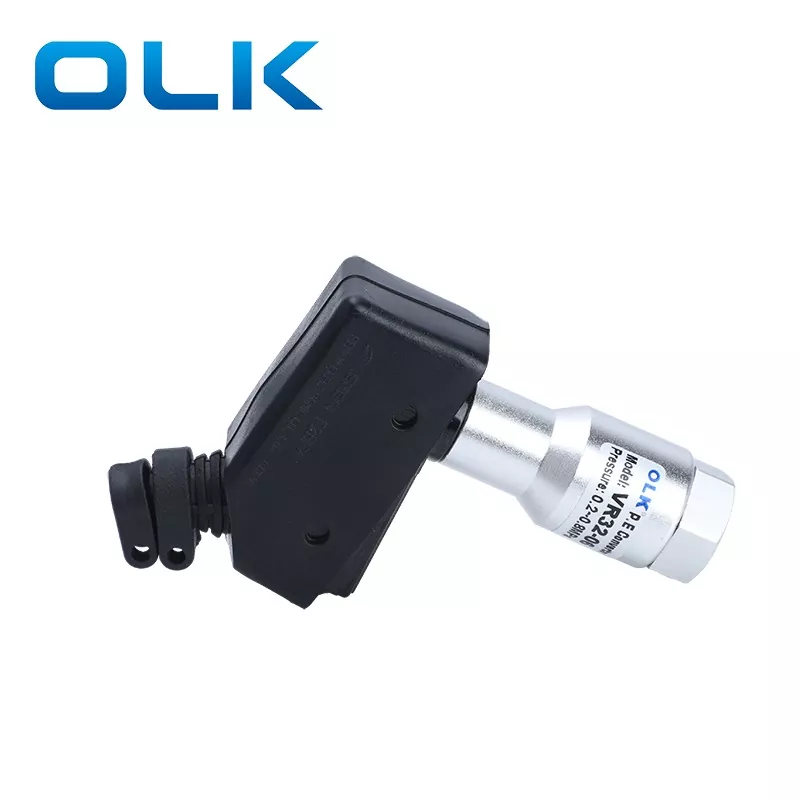

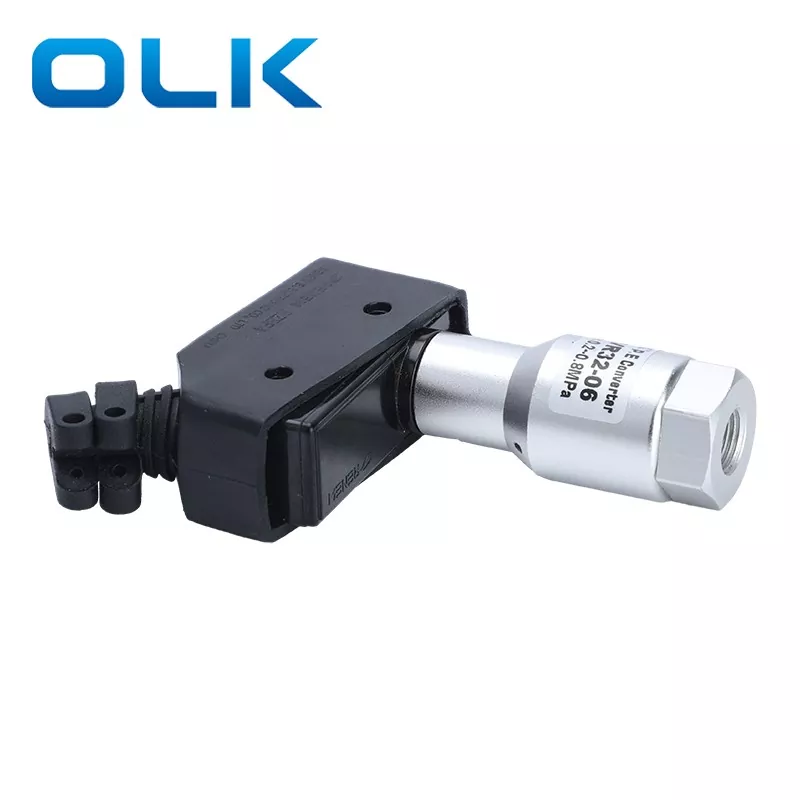

Az OLK Transmitters Pneumatikus-elektromos relé  SMC TYPE VR3200 Series egy nyomáskapcsoló, amely a pneumatikus jeleket elektromos jelekké alakítja. Öt fő részből áll: mikrokapcsolóból, rugóból, dugattyúból, testből és burkolatból. Az üzemi nyomás 0,1-1,0 MPa VR3200 A pneumatikus-elektromos precíziós menetes interfészek nem könnyen csupaszíthatók. Mindkét vége pordugóval van felszerelve, a speciális védőburkolat használata pedig tartósabbá teszi és meghosszabbítja élettartamukat.

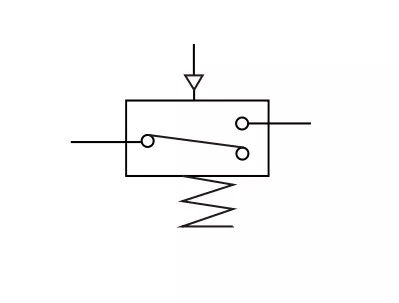

Szimbólum:

A nyomáskapcsolók alkalmazásai:

1. Hengernyomás érzékelése: A pneumatikus nyomáskapcsoló érzékeli a hengerekben lévő nyomást.

2. Vákuum megerősítése a robotkarokon: Egy automata szállítószalagon lévő robotkar tapadókorongja közelében a kapcsoló megerősíti a szívást.

3. Gázszivárgás észlelése: Alacsony nyomású érzékelővel a kapcsoló kis gázváltozásokat észlel a szivárgás mérése céljából.

4. Tápnyomás szabályozás: Pneumatikus rendszerben egy szabályozóhoz nyomáskapcsolót csatlakoztatva a kijelzett nyomásérték alapján beállítható a betáplálási nyomás. Működés közben a kijelzett érték mutatja, ha a tápnyomás rendellenes. Például egy mosógépsoron több folyadéknyomás-kapcsoló figyeli a víz, olaj stb. ellátását. A hidraulikus hengereken a nyomáskapcsolók erősítik meg a kalapácserőt.

5. Pozícióérzékelés: A digitális nyomáskapcsoló érzékeli a fúvóka ellennyomását, hogy megerősítse a munkadarabok helyzetét.

6. Légáramlás szabályozás

7. Szűrőeltömődés figyelése: A nyomáskülönbség-érzékelő méri a nyomáskülönbséget a szűrő mindkét oldalán. A nagyobb eltérés nagyobb eltömődést jelez. Az eltömődés állapotától függően a szűrő tisztítható vagy cserélhető.

8. Folyadékszint érzékelés: A nyomáskülönbség-érzékelő az alsó levegőnyílás tömítésével érzékeli a folyadékszintet. A folyadékszint változásával változik a nettó nyomás a csatlakoztatott függőleges csőben, ami lehetővé teszi a szintérzékelést.

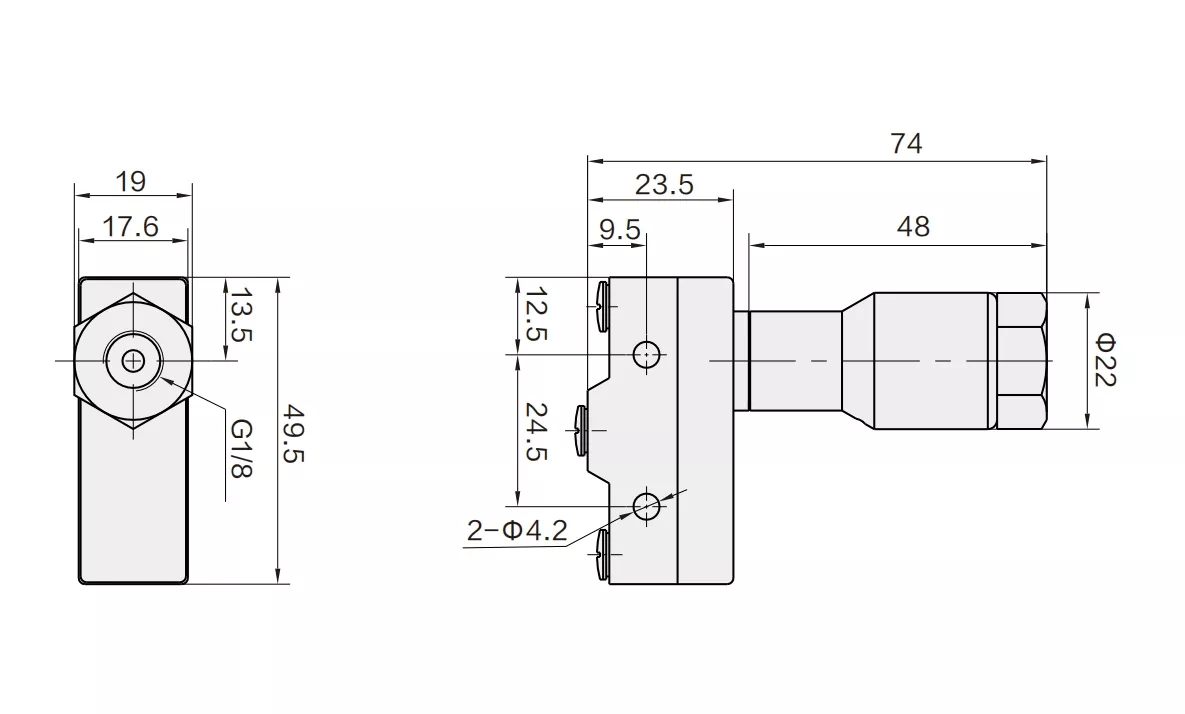

SMC típusú VR320 sorozat Távadók: Pneumatikus-elektromos relé Általános paraméterek

GYIKVR32 elektropneumatikus átalakítóhoz:

1. A VR32 elektropneumatikus relé közvetlenül helyettesítheti az SMC VR3200-at vagy VR3201-et?

Igen. Az OLK VR32 sorozata teljes mértékben kompatibilis az SMC VR3200/3201 sorozattal a szerelési méretek, a portok mérete (1/8") és az elektromos teljesítmény tekintetében. 100%-ban beépíthető csere versenyképesebb áron. Költséghatékony VR3200 csere!

2.Mi a különbség a VR32 konverter és a nyomáskapcsoló között?

A VR32 egy mechanikus pneumatikus-elektromos relé, amelyet arra terveztek, hogy a pneumatikus jelet elektromos érintkezési jellé alakítsa. Egyszerű és tartós, főként az "Air ON/OFF" állapot észlelésére vagy a löket megerősítésére használják. A nyomáskapcsolók viszont gyakran tartalmaznak digitális kijelzőket és precíz beállító skálákat az adott nyomásértékek figyelésére.

3. Melyek a VR32 pneumatikus-elektromos átalakítók tipikus alkalmazási forgatókönyvei?

Hengerhelyzet-érzékelő relé:

Hengerlöket-határérzékelés: Amikor a henger eléri a határértéket, a nyomás megemelkedik, és a VR32 jelet küld a PLC-nek, ami arra készteti a gépet, hogy folytassa a következő lépéssel.

Biztonsági reteszelés: A gép csak akkor indul el, ha a légnyomás eléri a szabványt, és az áramkör csatlakoztatva van.
