VF5000 mágnesszelep 5/2, 5/3 út a közvetlen csövek típusú. Az orsófurat kifejezetten megmunkálva van a súrlódás minimalizálása, a kiindulási nyomás csökkentése és a szolgáltatási élettartam meghosszabbítása érdekében. Nagy portméretével a szelep magasabb légáramot szállít, így ideális több hajtómű vagy közepes-nagy henger üzemeltetéséhez. A VF5000 sorozatú port mérete 3/8.
Moduláris felépítése támogatja a sokrétű telepítést, lehetővé téve a központosított levegőellátást és a csövek egyszerűsítését. A nagyáramú pneumatikus alkalmazásokhoz tervezett DS/VF 3000 és 5000 sorozatú mágnesszelepeket általában ipari gépekben és automatizált gyártósorokban alkalmazzák.
· Magas áramlás
· Csövek / moduláris / térmegtakarítás
· Ipari minőségű tartósság
|
Megrendelési kód |
||||||
|
Vf5 |
130 |
_ |
4 |
G |
B |
02 |
|
Modell |
szeleptípus |
|
feszültség |
vonaltípus |
Manul |
portméret |
|
VF5000 mágnesszelep |
130: Egyetlen mágnesszelep 5/2 út |
|
3: 110VAC |
G: Vonaltípus |
|
02: PT3/8 |
|
|
230: Dupla mágnesszelep Vlave 5/2 út |
|
4: 220VAC |
D: DIN típus |
|
|
|
|
330c: Dupla mágnesszelep VLAVE5/3WAY zárt központ |
|
5: 24VDC |
DZ: DZ könnyű |
|
|
|
|
430E: Dupla mágnesszelep Vlave5/3way kipufogóközpont |
|
6: 12VDC |
|
|
|
|
|
530p: Dupla mágnesszelep 5/3 WAY nyomásközpont |
|
|
|
|
|
|
Közös előírások |
|
|
Működő közeg |
Levegő |
|
Woking hőmérséklet |
0-50 ℃ |
|
Kenés |
Nem szükséges |
|
Kézi felülbírálás |
Csavarhúzó-záró típus |
|
Sokk/rezgésállóság |
30G/5G (8,3-2000Hz) |
|
Tartás |
Pormentes |
|

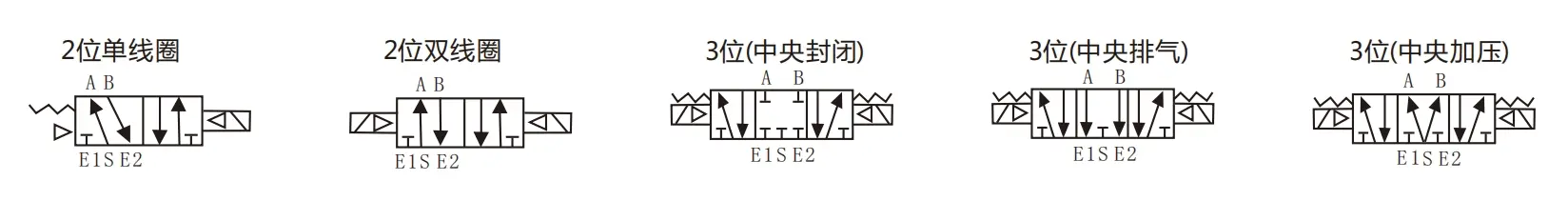

Modell |
pozíció |
tekercs |
KGF/cm² (MPA) |
Válaszidő (MS) |
Max. Működési gyakoriság |
portméret |
Hatékony keresztmetszeti AreamM² (CV) |
KGF |
|

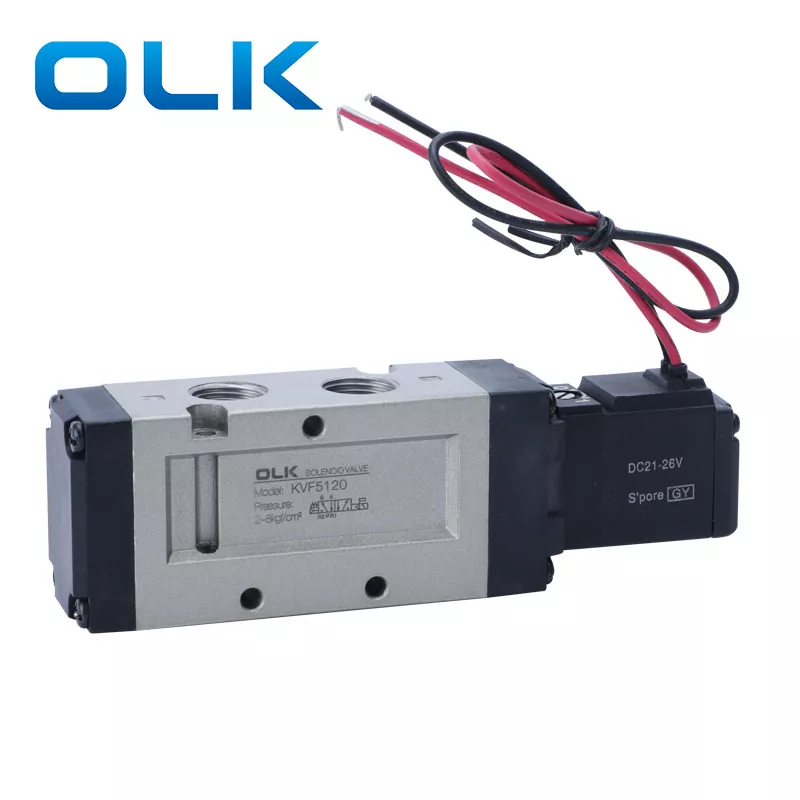

VF5120- □ △ B-02 |
2 pozíció |
egyetlen akció |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT3/8 |
45 (2.5) |
0.38 |
|

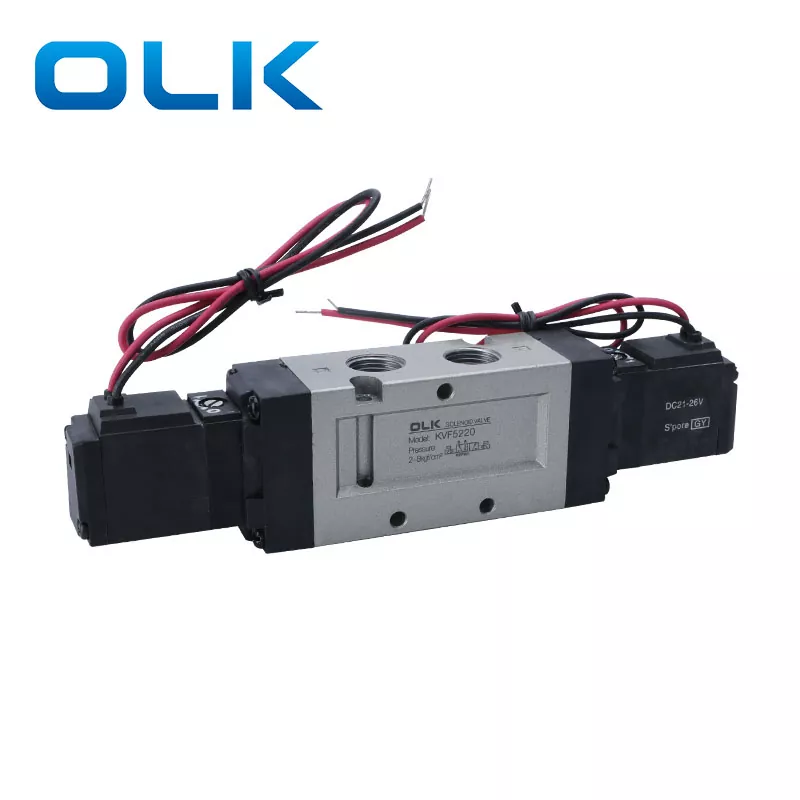

VF5220- □ △ B-02 |
2 pozíció |
kettős cselekvés |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT3/8 |
45 (2.5) |
0.45 |
|
VF5320- □ △ B-02 |
3 helyzet |
dupla mágnesszelep VLave5/3way zárt központ |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
|

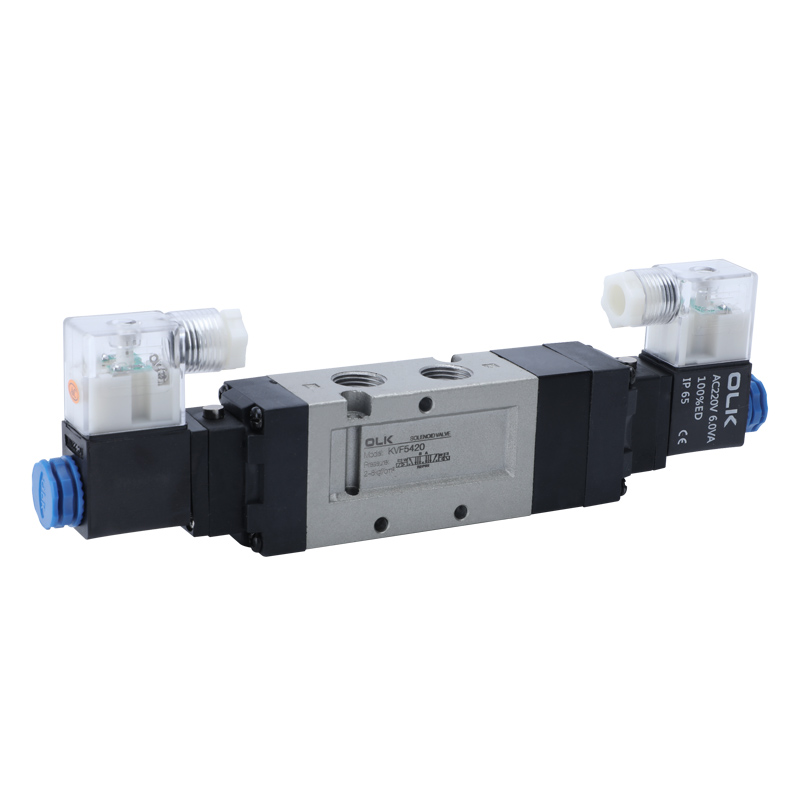

VF5420- □ △ B-02 |
3 helyzet |
dupla mágnesszelep Vlave5/3way kipufogó központ |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
41.4 (2.3) |
0.53 |
|

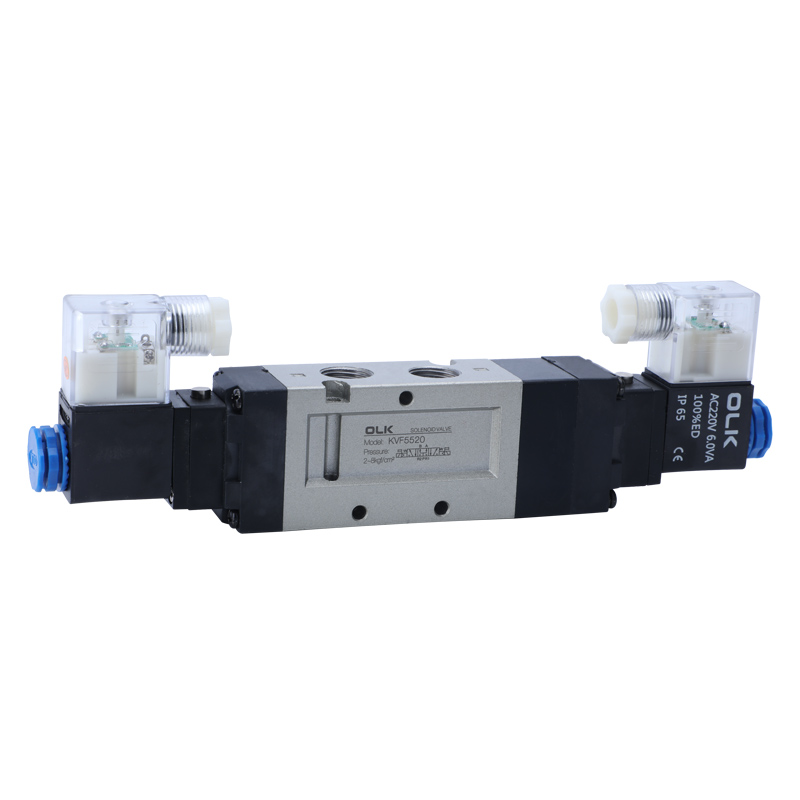

VF5520- □ △ B-02 |
3 helyzet |
dupla mágnesszelep 5/3 út nyomásközpont |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
Milyen modellt cserélhet a DS3000/VF3000?
A DS3000 a TPC -t Koreában ugyanazzal a funkcióval helyettesítheti, és a VF 3000 Japánban az SMC -t ugyanazzal a funkcióval helyettesítheti
Mekkora a DS5000/VF5000 mágnesszelep fúvóka átmérője?
DS5000/VF5000 szálfurat PT3/8
