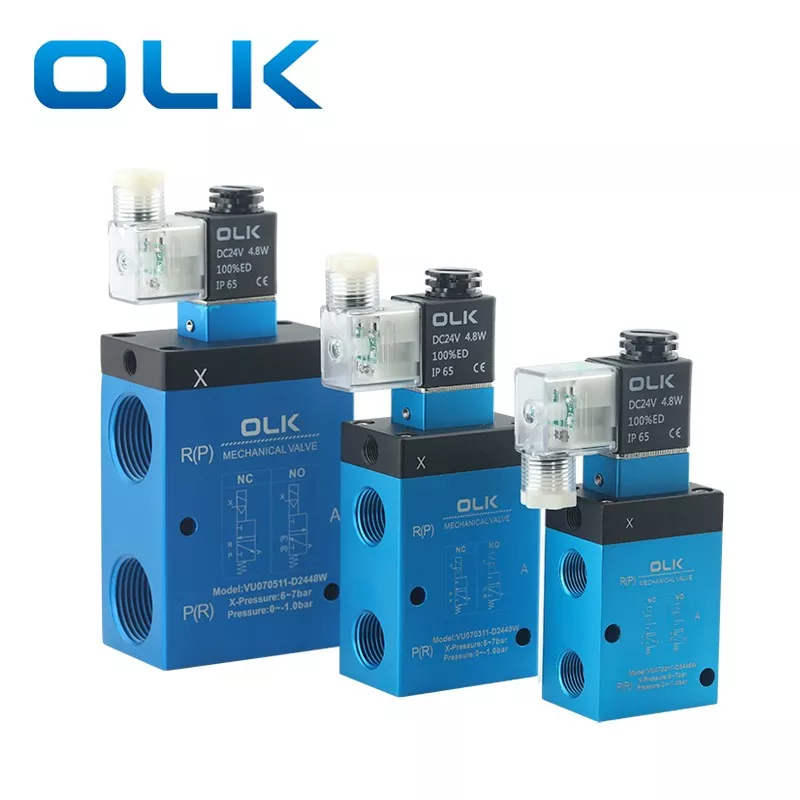

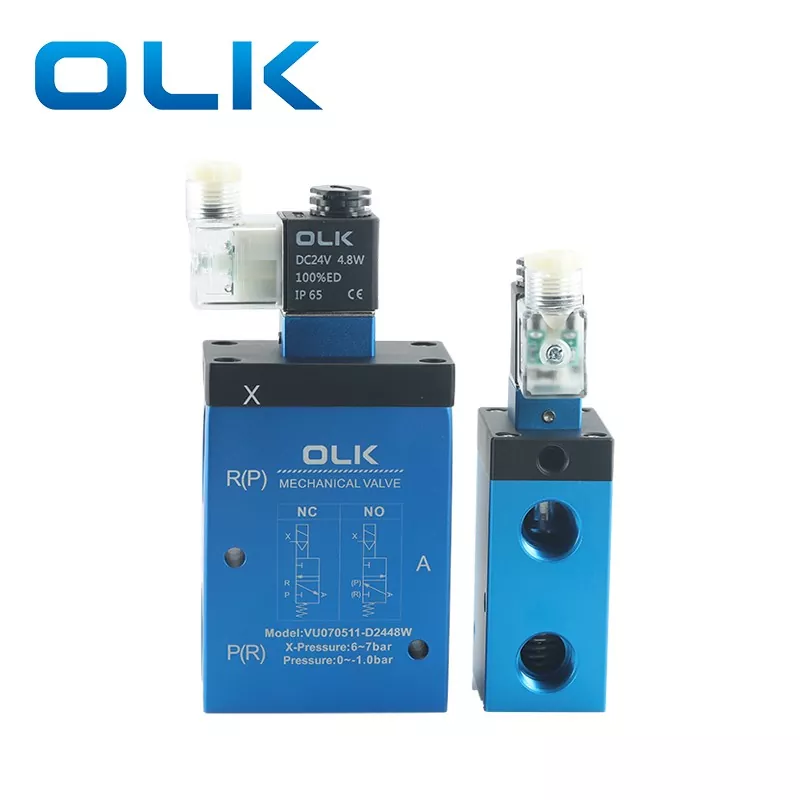

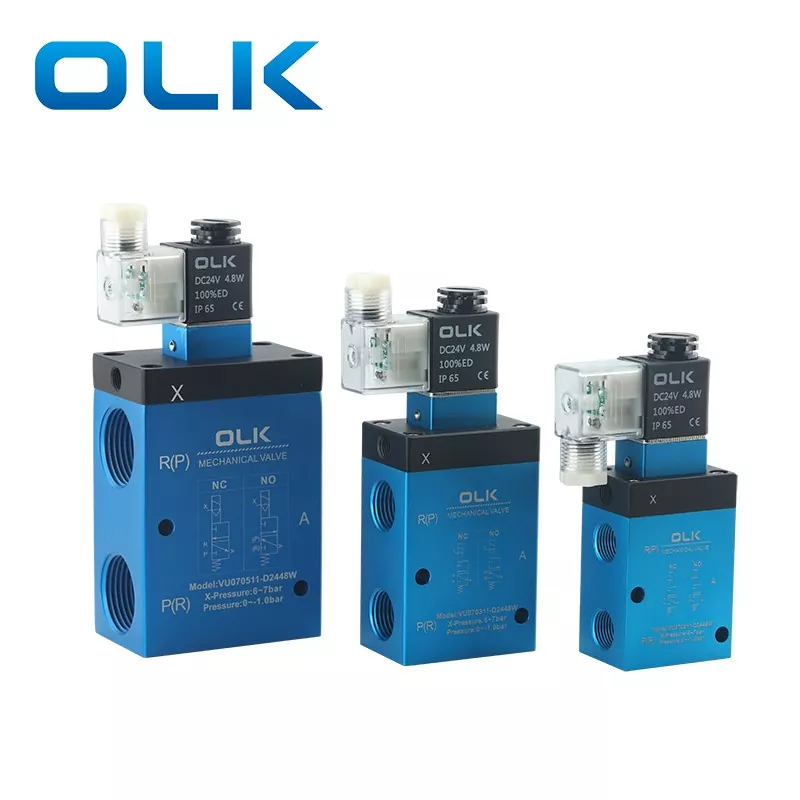

Vu07 vákuum mágnesszelep 3 út

A VU07 vákuum mágnesszelep háromirányú, belső vagy külső pilóta vezérléssel. A szeleptest alumíniumötvözetből készül, kék, és nagy furatú, nagy áramlási kapacitással tervezték.

Ez alkalmas vákuum (–100 kPa), valamint alacsony pozitív nyomás (0–0,5 MPa) működtetésére.

A menetes port (P, A, R) méretek G3/8, G1/2 és G1 -ben kaphatók, a sűrített levegőport (X) a G1/8 -ban.

Fő alkalmazások

A háromirányú vákuum mágnesszelepet főként a következőkben használják: vákuumteljesítmény-egységek, szívó raklapok, robotok, adagolók, táska-megnyitó eszközök. És egyéb alkalmazások, amelyek gyors váltást igényelnek a vákuum szívása és a légkör között, lehetővé téve a gyors visszanyerést a légköri nyomás felé.

Vu07 vákuum mágnesszelep 3 út jellemzői:

· Nagy áramlási kapacitás

· Vákuum- és alacsony nyomású felhasználásra alkalmas (vákuum: –100 kPa, alacsony nyomás: 0–0,5 MPa)

· Rendszeresen bezárt (NC) és általában nyitott (NO) típusok

· Opcionális belső pilóta vagy külső pilóta vezérlés

Vu07 vákuum mágnesszelep 3 út szimbólum

GYIK:

Mekkora a vu07 vákuumszelep szálmérete?

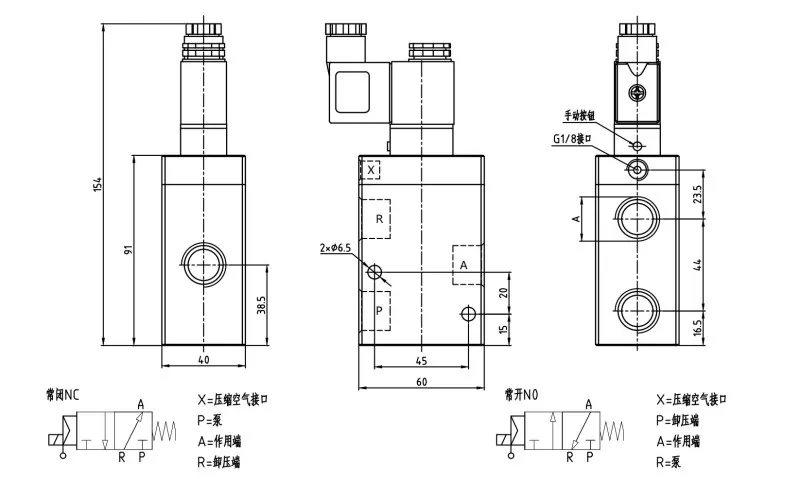

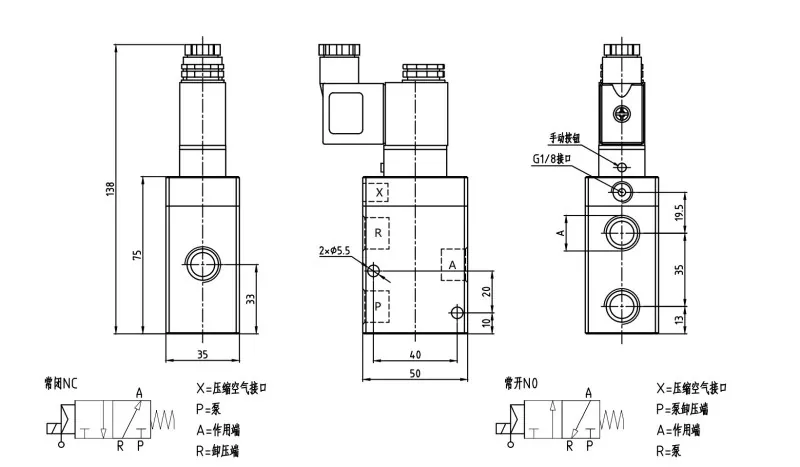

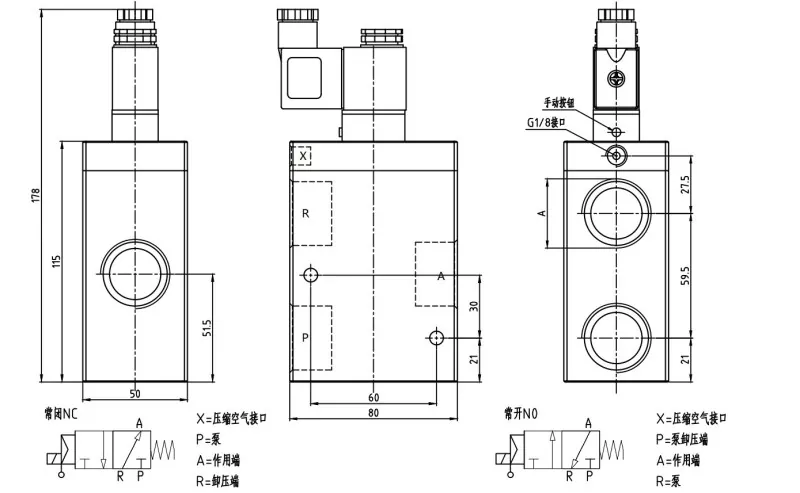

VU0702: G3/8; VU0703: G1/2; VU0705: G1

Milyen feszültségek állnak rendelkezésre a VU vákuum mágnesszelephez?

A VU vákuum mágnesszelep DC24V 4,8W és AC220V 6VA -ban kapható.

Mekkora a vu szelep sűrített légportjának mérete?

Az összes sűrített légcsatorna G1/8.

Mit jelent a "torr · l/s" szivárgási sebesség?

A "Torr · l/s" egy általános egység a szivárgás sebességének mérésére magas vacuum vagy ultra-magas vacuum rendszerekben.

Torr: Nyomásegység (1 Torr ≈ 133,3 pa)

L: Liter (kötet egység)

S: második (idő egység)

Tehát a "Torr · l/s" jelzi a (Torr × Liter -ben) szivárgó gáz mennyiségét, amely tükrözi egy rendszer vagy alkatrész tömítő teljesítményét.

Van -e valamilyen kapcsolat avákuumgenerátorÉs a vákuum mágnesszelep?

1. Vacuum ellátás -ellenőrzés

A vákuumgenerátor sűrített levegővel hozza létre a vákuumot, míg a vákuum mágnesszelep kapcsolóként működik.

Amikor a szelep nyitva van, a vákuum csatlakozik a szívócsészéhez vagy a vákuumvezetékhez.

A szelep bezárásakor a vákuumot levágják.

2. A vákuum és a légkör közötti gyors váltás

A szedés során a szelep tartja a vákuum csatlakoztatását.

A munkadarab felszabadításához a szelep légkörre vált, így a szívócsésze gyorsan elveszíti a szívást.

3. Az energiamegtakarítás

Az energiatakarékos rendszerekben a mágnesszelep megállíthatja a sűrített levegőellátást, miután elérte a szükséges vákuumszintet, csökkentve a levegőfogyasztást.

4. Typical alkalmazások

Szopási raklapok

Automatizált összeszerelő vonalak (a PLC vezérlése)

Robot fogó rendszerek
