Brand:
OLKPort size:
G1/4Position:
2 position 4 way, 3 position 4 wayAz Ouleikai (OLK) 2 állású 4 utas és 3 állású 4 utas K34 kézi forgószelepeket/közvetlen működésű hengeres vezérlésű irányszelepeket gyárt. Alumíniumötvözet szeleptestekkel rendelkeznek, amelyek korrózió- és rozsdaállóak. Ezek a nagy szilárdságú szeleptestek 48 órán keresztül folyamatosan működnek. A K34 szelep precíziós menetes csatlakozói levehető fogantyúval rendelkeznek, az alján pedig rögzítőfuratok találhatók a könnyebb beszerelés érdekében.

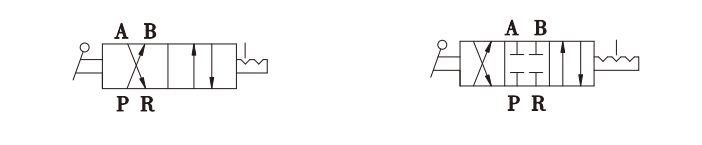

SZIMBÓLUM:
| Rendelési kód: | |||||
| K | 34 | R6 | - | 8 | L |
| Modell: | Kód | Funkció: |
|
Port mérete: | Telepítés: |
| K：K sorozatú kézi kézi forgószelep |
24:2 pozíció 4 út | R6: Kézi vezérlés |
|
8:G1/4 | Üres: Egy lyuk az egyik oldalon |
|
|
34:3 pozíció 4 út |
|
|
|
L: Kettős lyuk az ellenkező oldalon |
|
|
|
|
|
|
V: Három lyuk az alján |
|
|
|
|
|
|
D: Négy lyuk az alján |
|
Modell |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Munkaközeg |
Levegő (Szűrés 40 μm-nél nagyobb szűrőszűrőn keresztül) |
|||||
|
Akció mód |
KÉZI vezérlés |
|||||
|
Port mérete |
Bemenet=Kimenet=PT1/4 |
|||||
|
Nyomástartomány |
0,15-0,8 MPa (21-114 psi) |
|||||
|
Pozíció |
2/4 Port |
3/4 Port |
2/4 Port |
3/4 Port |
2/4 Port |
3/4 Port |
|
Woking nyomás |
‘-10-60℃ |
|||||
|
Profi nyomás |
1,5 MPa (215 psi) |
|||||
|
OLK pneumatikus kézi forgószelepek – 5 modell összehasonlítása |
|||||||||
|
Fénykép |
|
|
|
|
|
|
|
|
|
|
OLK modell |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Pozíció |
2 pozíció 4 út |
|
3 pozíció 4 út |
|
3 pozíció 4 út |
|
3 pozíció 4 út |
|
3 pozíció 4 út |
|
|
3 pozíció 4 út |
|
|
|
|
|
|
|
|
|
Port mérete |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4,PT3/8,PT1/2 |
|
PT1/4,PT3/8,PT1/2 |
|
G1/4 |
|

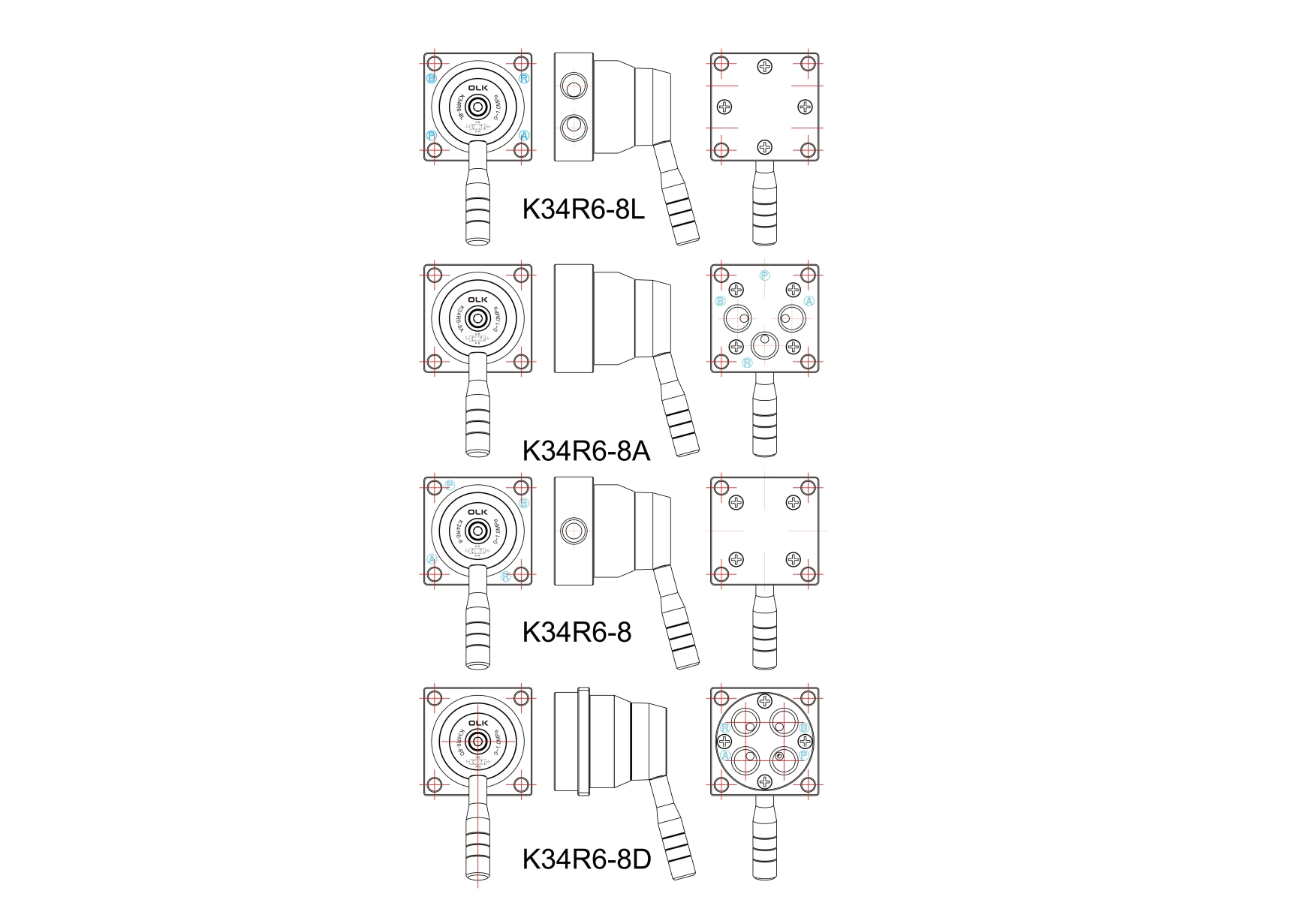

A termék jellemzői |
Panel szerelés |
|
A: Négyszög interfész B: kétoldali interfész, alul hangcsillapítással |
|
|
|
|
|
Üres: Egy lyuk az egyik oldalon L: Két lyuk az ellenkező oldalon；D: Négy lyuk az alján； |
|
|
|
|
|
|
|
|
|
|
|
|
Fogantyú |
Levehető fogantyú |
|
Levehető fogantyú |
|
Levehető fogantyú |
|
Nem eltávolítható/műanyag fogantyúk |
|
Levehető fogantyú, forrázásgátló fogantyú |
|
|
|
|
|
|
|
|
|
|
|
|
Az alap méretei |
200-as sorozat: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Fordítási szög |
105° |
|
Energiafogyasztás |
≤80 W (készenléti állapot ≤ 0,5 W) |
|
Teherhordó csapágy |
45-65 kg |
|
Szín |
Magasfényű fehér |
|
Emelési magasság |
65-85 cm (második emelővel is felszerelhető) |
|
Távirányító távolság |
50 méter (nyílt tér) |
|
Modell |
K34R6-8 |
|
|
|
||
|
Munkaközeg |
Levegő (Szűrés 40 μm-nél nagyobb szűrőszűrőn keresztül) |
|||||
|
Akció mód |
KÉZI vezérlés |
|||||
|
Port mérete |
Bemenet=Kimenet=PT1/4 |
|||||
|
Nyomástartomány |
0,15-0,8 MPa (21-114 psi) |
|||||
|
Pozíció |
3 pozíció 4 irányú |
|
|
|
||
|
Woking nyomás |
‘-10-60℃ |
|||||
|
Profi nyomás |
1,5 MPa (215 psi) |
|||||
