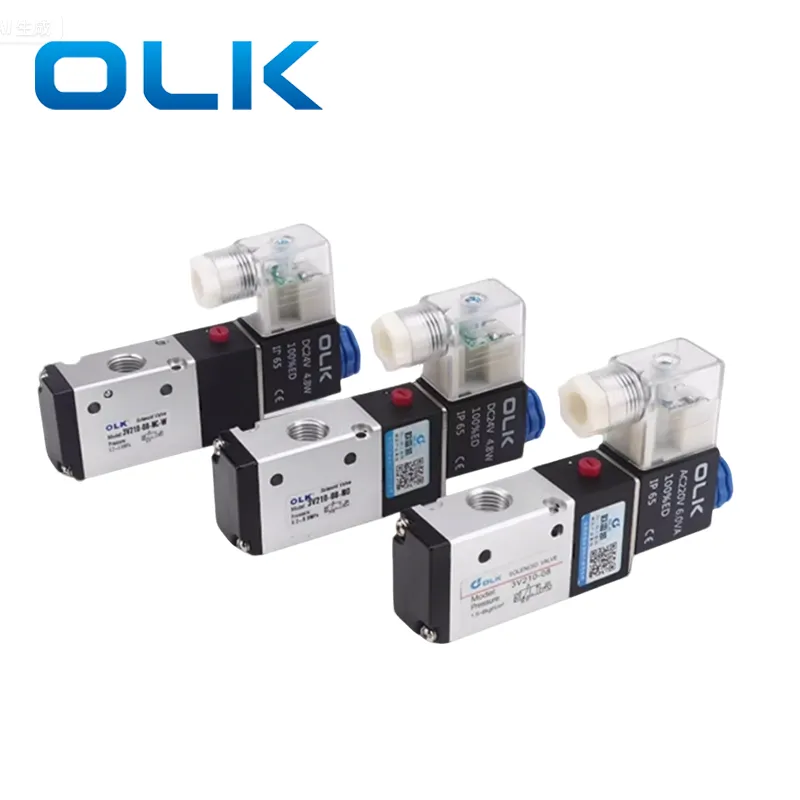

A 3V/4V külső pilóta mágnesszelep jellemzője, hogy a 3V/4V mágnesszelep testszerkezete komplex, és külön külső vezérlő levegőforrást kell bevinni a szeleptestbe. A pneumatikus vezérlés pozíciói különböző márkák között változnak, néhányuk a pilóta fején található. Az OLK egy levegő bemeneti nyílását tartalmazza a szeleptest P-portján, amely külsőleg csatlakozik egy porthoz az orsó működtetésére. Ez a kialakítás lehetővé teszi a rendkívül alacsony nyomás vagy akár vákuum körülmények között működő üzemeltetést, amely alkalmas arra, hogy instabil levegőellátással, vákuumkörnyezetben vagy alacsony nyomású rendszerekkel rendelkezik, amelyek további vezérlési forrásokat igényelnek-például vákuumberendezések, alacsony nyomású pneumatikus hengerek vagy robbanásveszélyes atmoszférák.
A 3V -os külső pilóta mágnesszelepnél a külső pilóta bemeneti nyílásokat az első pilóta és a hátsó pilóta kategóriába sorolják, a szeleptestben lévő helyzetük alapján. A hátsó pilóta előnye, hogy több helyet és tisztább megjelenést kínál, elkerülve a mágnesszelep tekercsének túlságosan szoros közelségét.
Jellemző: További vezérlő levegőforrásra van szükség a vákuumban vagy az alacsony nyomású rendszerekben.
Jegyzet:
A kísérleti portot a pozitív nyomású levegőforráshoz kell csatlakoztatni!
A bemeneti nyílás csatlakoztatható a kontroll negatív nyomáshoz.
A kapcsolási irányhoz szükséges levegőellátás szükséges.
|
TÉTEL |
Külső pilóta kikötő |
TÉTEL |
Külső pilóta kikötő |
|
3v110-m5/06 |
M5 |
4v110-m5/06 |
M5 |
|
3v120-06/08 |
4v120-m5/06 |
||
|
3v210-06/08 |
4v130/m5/06 |
||
|
3v220-06/08 |
4v210-06/08 |
||
|
3v310-08/10 |
4v220-06/08 |
||
|
3v320-08/10 |
4v230-06/08 |
||
|
3v410-15 |
G1/8
|
4v310-08/10 |
|
|
3v420-15 |
4v320-08/10 |
||
|
|
|
4v330-08/10 |
|
|
|
|
4v410-15 |
G1/8 |
|
|
|
4v420-15 |
|
|
|
|
4v430-15 |
|
Külső pilóta vs belső pilóta mágnesszelep: különbségek és alkalmazási forgatókönyvek |
|||
|
Tétel |
Belső pilóta |
Külső pilóta |
|
|
Légiforrás |
A szelep saját P -portját (bemeneti nyílását) használja pilóta levegőforrásként |
Bemutatja a Control Air forrást egy külső portról |
|
|
Szerkezeti egyszerűség |
Egyszerűbb szerkezet, amelyet általában a szokásos alkalmazásokhoz használnak |
Kissé összetettebb szerkezethez, külső levegőellátást igényel |
|
|
Min indítási nyomás |
Magasabb minimális nyomást igényel a működtetéshez (például 0,15–0,2 MPa) |
Használható rendkívül alacsony nyomás vagy akár vákuum körülmények között |
|
|
Alkalmazási forgatókönyv |
Standardizált gyári automatizálási rendszerek stabil légellátási nyomású környezetekhez alkalmas környezetekhez |
Ideális instabil nyomásrendszerekhez, vákuumkörnyezetekhez vagy alacsony nyomású rendszerekhez, amelyek külső pilóta levegőt igényelnek |
|
|
Kudarc kockázata |
Lehet, hogy nem működik, ha a bemeneti nyomás nem elegendő |
|
|
Mi a pilóta levegő port mérete az OLK Brand 3V/4V külső pilóta mágnesszelepeknél?
A 3V -os és 4V -es számú pilóta port mérete az M5.
3V/4V mágnesszelep 400 sorozat G1/8.
Milyen alkalmazásokban lehet használni a 3V/4V külső pilóta mágnesszelepeket?
A külső vezérlő levegő forrásának szükségessége miatt a külső pilóta mágnesszelepek használhatók vákuumberendezésekben, alacsony nyomású pneumatikus hengerekben és robbanásveszélyes környezetben
