3V 4 V -os elosztószelep

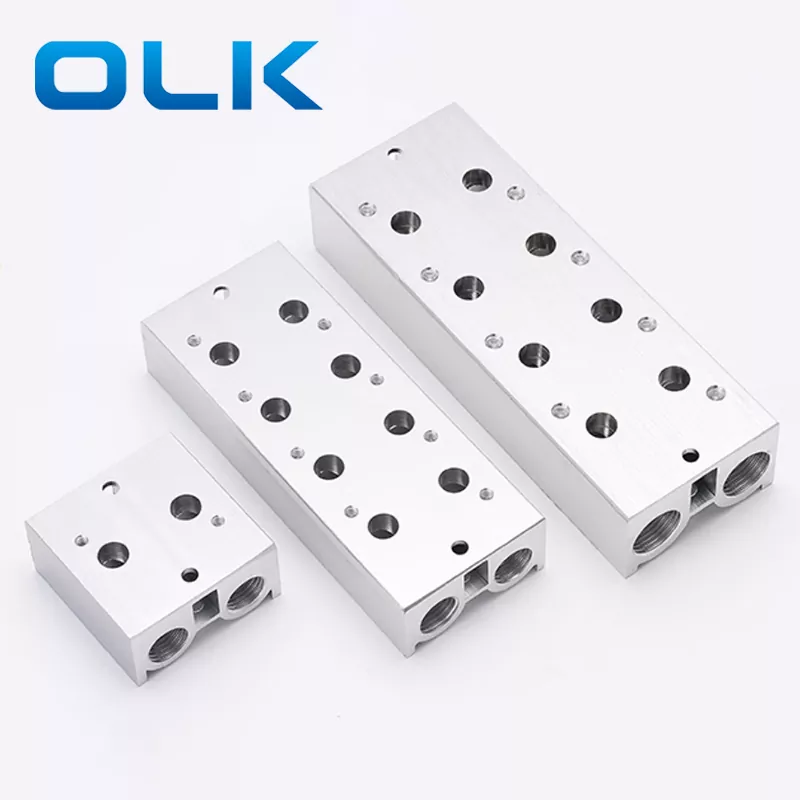

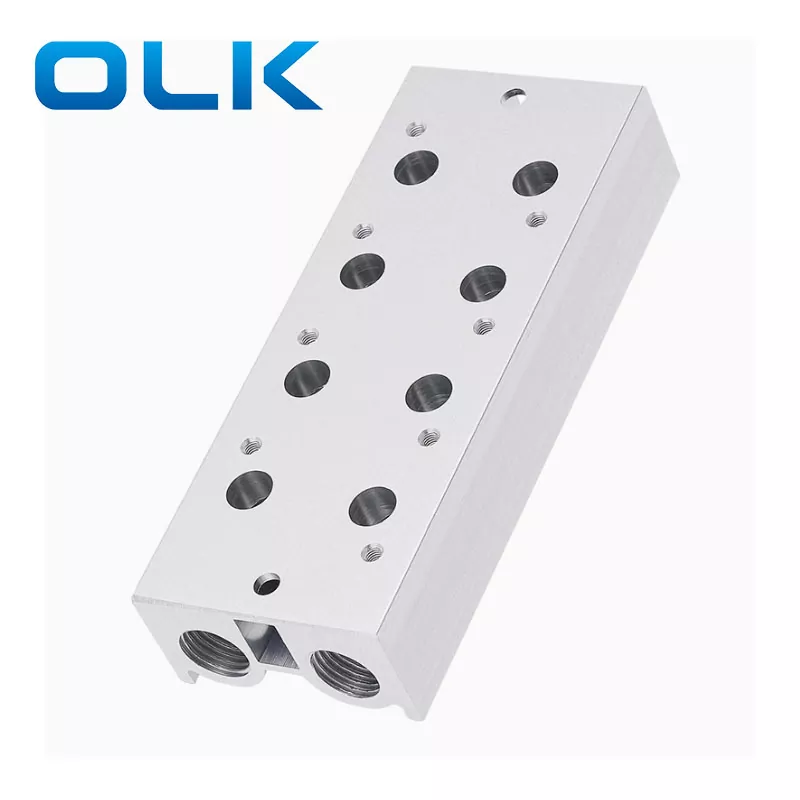

Nem számít, ha ez egy 3 V vagy 4 V -os pneumatikus mágnesszelep, az egyszelep típusán kívül számos mágnesszelepet is összeállíthatunk. Ezt nevezzük 3 V 4 V -os elosztószelepnek vagy mágnesszelep buszbárnak.

A 3V 4 V -os elosztószelep egy tányér, amely sok levegőútral rendelkezik. Kompakt kialakítású. A mágnesszelep buszbár 2-20 pneumatikus mágnesszelepet telepíthet egy elosztóra. De a sokrétű pozícióinak száma nem változtatható meg.

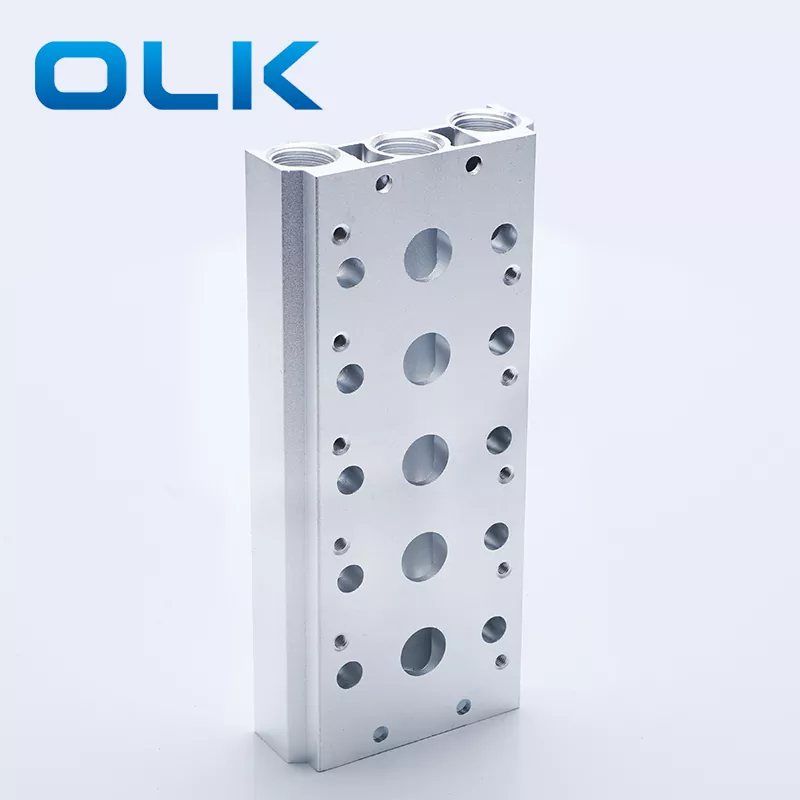

Az elosztó minden pneumatikus mágnesszelepének ugyanaz a levegőellátó port (P port) és a kipufogónyílás (R port). A 3V -os elosztószelepnél a bal oldalon van egy levegő bemeneti nyílás és egy légcsatorna. Két dugó van felszerelve a jobb oldalra. A 4 V -os elosztószelephez mindkét oldalán egy levegő bemeneti nyílás van, és két légcsatorna van (a bal oldalon). Három dugót telepítünk a jobb oldalra.

Telepíthetünk egy hangtompítót vagy dugót a kipufogónyílásra. A hangtompító használatakor meg kell győződnünk arról, hogy a kis lyukakat nem blokkolják.

3V/4 V elosztó mágnesszelep termékjellemzők ：

1. Idegítheti az irányított vezérlőszelepek egységes sorozatát egy szelepcsoportba, megtakarítva a helyet és a költségeket.

2. Egységes bevitel, kipufogó és vezetékkel rendelkezik, így könnyű megtalálni a hibákat.

3. Rugalmas kombinációban, és erős bővíthetőséggel rendelkezik, lehetővé téve a csatlakoztatott irányított vezérlőszelepek számának tetszőleges kombinációját vagy bővítését

Figyelem:

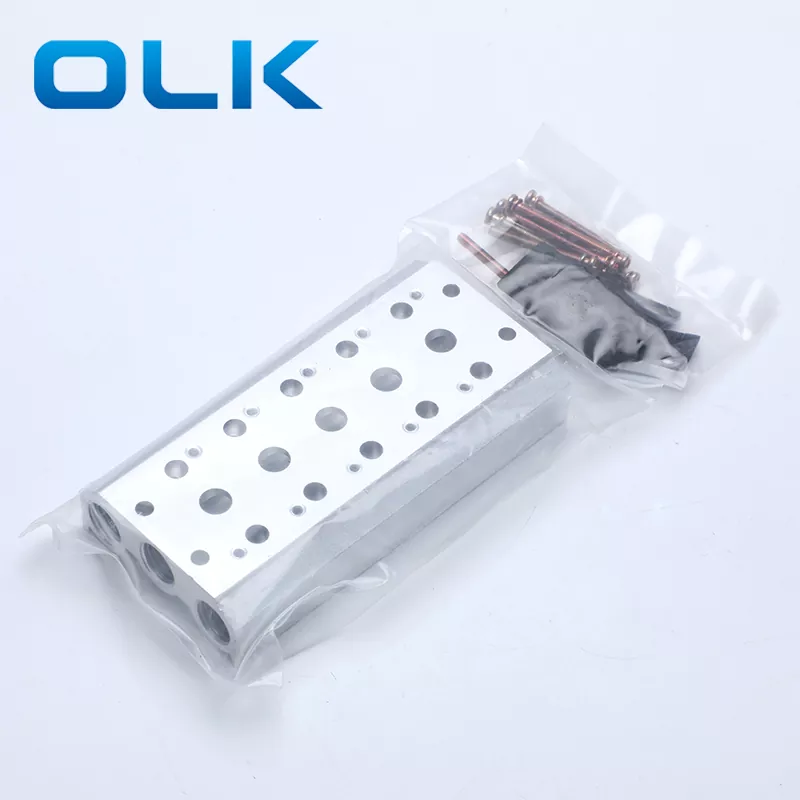

Az 1,3 V-os manifold mágnesszelepkészletek elosztó, tömítés és csavar;

2.3 V -os mágnesszelep -elosztó üres lemezkészletek üres lemezt és csavart tartalmaznak.

3. A pneumatikus mágnesszelep és a szeleplemez közötti tömítés behelyezésekor a kiálló részet lefelé kell felszerelni, hogy elkerüljék a légszivárgást.

GYIK:

1.Mi az üres lemezek funkciója a mágnesszelepcsoportokban?

SEAL nem használt helyzetek: Az üres lemezt használják a szelepcsonkban a fenntartott helyzetek lefedésére, ahol jelenleg nincs mágnesszelep, megakadályozva a légszivárgást és a por vagy a törmelék behatolását. Az üres lemez lehetővé teszi a könnyű jövőbeli bővítést vagy újrakonfigurációt anélkül, hogy a teljes elosztócserét le kell cserélni, csökkentve a karbantartási költségeket. Bizonyos esetekben az üres lemez felhasználható a biztonság érdekében adott csatornák elkülönítésére, vagy amikor a rendszer egy szakasza ideiglenesen nem használható.

2. Milyen csövek típusai a 3V 4V -os elosztószelepnek

Egyetlen pneumatikus szelep vagy mágnesszelep buszbár, kétféle csővezeték van külső csövekkel: közvetlen csövek és alapcsövek.
