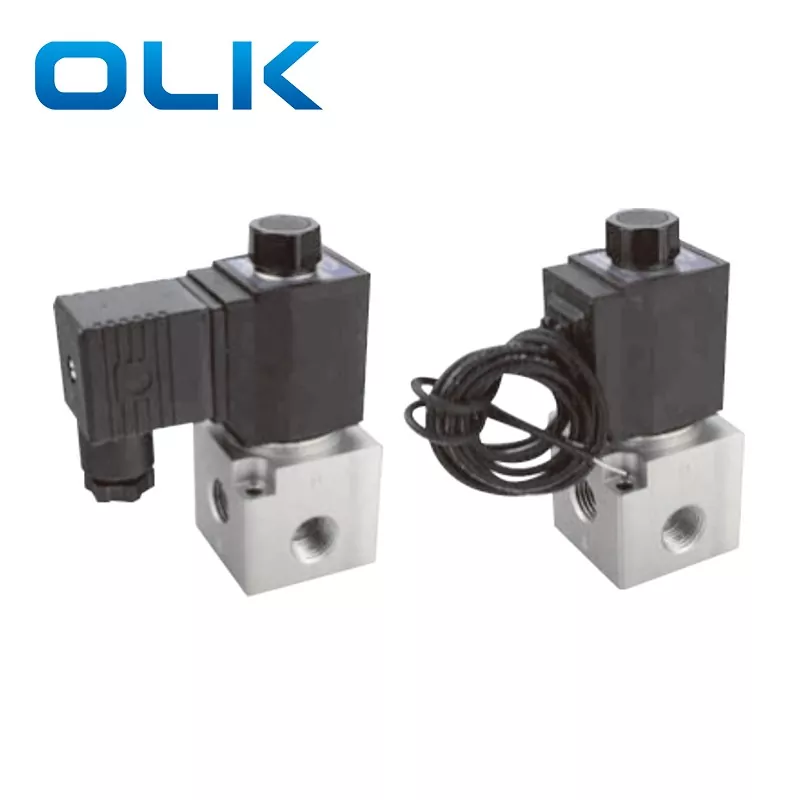

A 3V3 nagy átfolyású mágnesszelep egy 2 állású, 3 utas szelep, közvetlen működésű kialakítással, gyorsabb reakciót és magasabb kapcsolási frekvenciát biztosít, mint a pilóta működtetésű szelepek. Its robust aluminum alloy body supports high air flow and higher pressure, and it can also be used with vacuum applications. The solenoid coil options include DC12V, DC24V, AC110V, or AC220V, ensuring stable and sensitive operation.
Ez a 3V3 nagy áramlású 3 utas mágnesszelep közepes és nagyméretű pneumatikus rendszerekhez alkalmas, különösen több henger együttes működéséhez vagy nagy légáramlást igénylő rendszerekhez. Normál zárt (NC), normál nyitott (NO) és dupla mágnesszelepes konfigurációi ideálissá teszik automatizálási sorokhoz, csomagológépekhez, nyomdai berendezésekhez és élelmiszer-feldolgozó gépekhez. Its fast and precise response distinguishes it from small valves like the 3V2.
1.Közvetlen hatású szerkezet érzékeny kapcsolással.

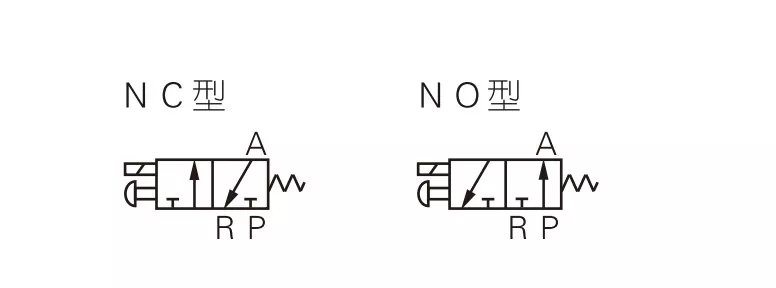

2. Normálisan zárt (NC) és normál nyitott (NO) típusok állnak rendelkezésre.
3. Koaxiális elzáró kialakítás a jó tömítés és a nagy áramlás érdekében.
4. Nincs szükség kenésre.
5. Manuális felülírással van felszerelve az egyszerű telepítés és tesztelés érdekében.
6. Több szabványos feszültség opció áll rendelkezésre.
|
Rendelési kód |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Modell |
Kód |
|
Port mérete |
Színészi típus |
Normál feszültség |
Elektromos bemenet |
A szál típusa |
|
|
3V:2 pozíció 3 irányú |
3:3 sorozat |
|
08:G1/4 |
NC: normál esetben zárt
|
V: AC220V |
Üres: AZ ÖN típusa |
08:G1/4
|
|
|
|
|
|
|
NEM: normál nyitva |
B: DC24V |
I: Vonaltípus |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Modell |
3V3-08 |
|
Munkaközeg |
Levegő (40 μm-es vagy nagyobb szűrővel szűrve) |
|
Színészi típus |
Közvetlen színészi játék |
|
Port mérete* |
G1/4 |
|
Pozíció és út |
2 pozíció 3 irányú |
|
Hatékony terület |
11 mm² (Cv = 0,62) |
|
Kenés |
Nem kötelező |
|
Üzemi nyomástartomány |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Proof Pressure |
1,5 MPa (215 psi) |
|
A: 3V3-08 szelepnyílás mérete 11 mm |
-20-70 |
|
Test Anyaga |
Alumínium ötvözet |
|
Normál feszültség |
AC220V AC110 AC24V DC24V DC12V |
|
Feszültség tartomány |
AC:±15% DC:±10% |
|
Energiafogyasztás |
AC:10VA DC:6,5W |
|
Védelmi osztály |
IP65 (DIN40050) |
|
Szigetelési fokozat |
B szint |
|
Csatlakozás típusa |

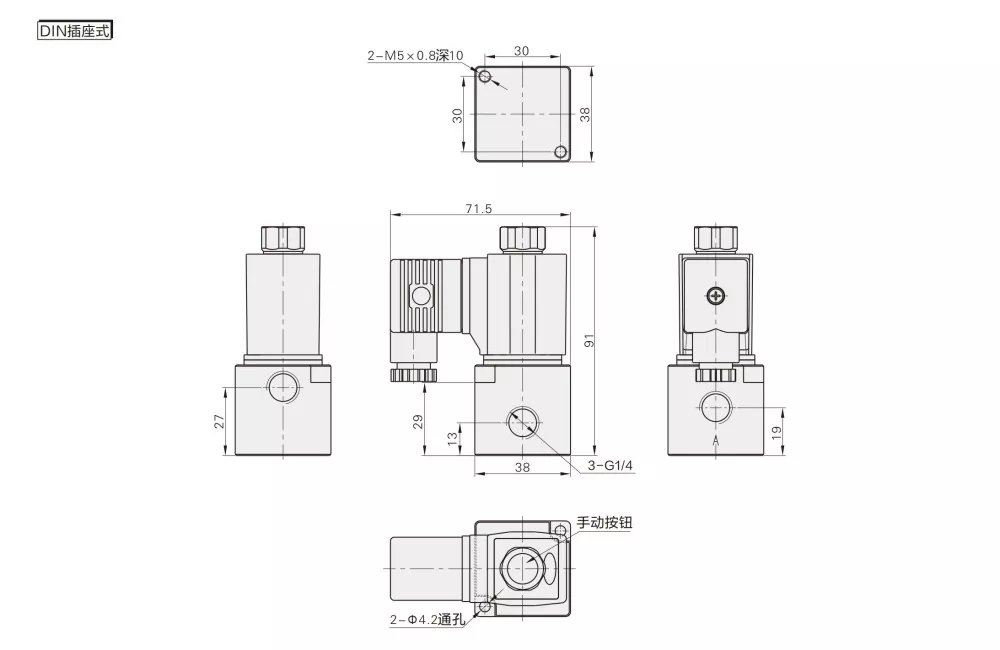

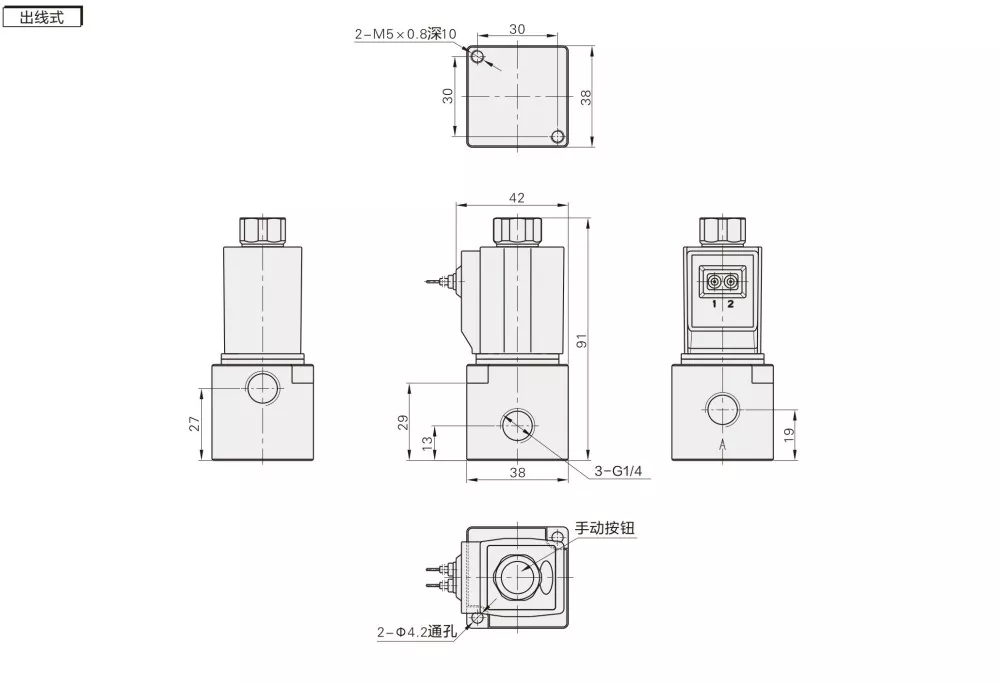

DIN dugó típus/vonaltípus |
|
Min. gerjesztési idő |
0,05 mp |
|
Tétel |
বৈদ্যুতিক প্রবেশ |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Munkaközeg |
Levegő |
Levegő, víz, olaj |
Levegő |
Levegő |
|
Kezdeti állapot: |
NC |
NC/NO |
NEM/NC |
NEM/NC |
|
Működési típus |
Közvetlen színészi játék |
Közvetlen színészi játék |
Közvetlen színészi játék |
Közvetlen színészi játék |
|
Port mérete |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Pozíció és út |
3 Port 2 Pozíció |
2 Port 2 Pozíció |
3 Port 2 Pozíció |
3 Port 2 Pozíció |
|
Kenés |
Nem kötelező |
Nem kötelező |
Nem kötelező |
Nem kötelező |
|
Üzemi nyomás |
0-0,7 MPa |
0-0,7 MPa |
0-0,8 MPa |
0-0,8 MPa |
|
Proof Pressure |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
A nyílás mérete |
φ2,5 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (nagy légáramlás) |
K: Mi a fő különbség a 3V2 és 3V3 mágnesszelep között?
V: 3V2: közepes áramlás, alkalmas kis pneumatikus vezérlőrendszerhez
3V3: nagy átfolyású, több hengerhez vagy nagy áramlású alkalmazásokhoz alkalmas.
Szerkezeti különbség: A 3V3 nagyobb testtel rendelkezik, és nagyobb nyomást és áramlást képes kezelni.
K: Mi a 3V3 mágnesszelep nyílás mérete?
A: 3V3-08 szelepnyílás mérete 11 mm
K: Milyen termékeket helyettesíthet az OLK 3V3?
V: Az OLK 3V3 helyettesítheti az AIRTAC 3V3 sorozatú mágnesszelepeket azonos funkcióval és hasonló specifikációkkal.
