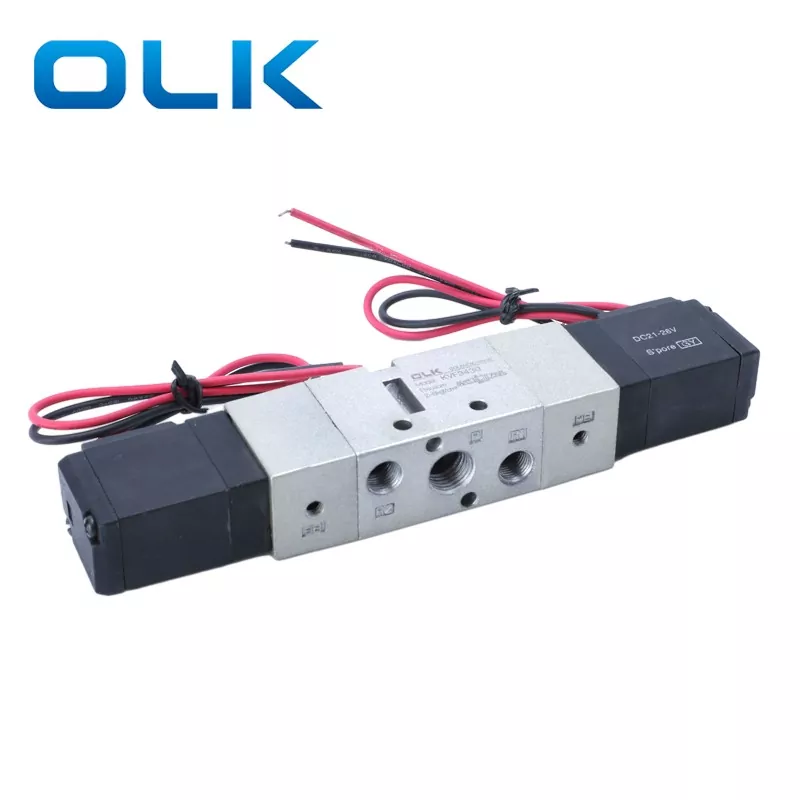

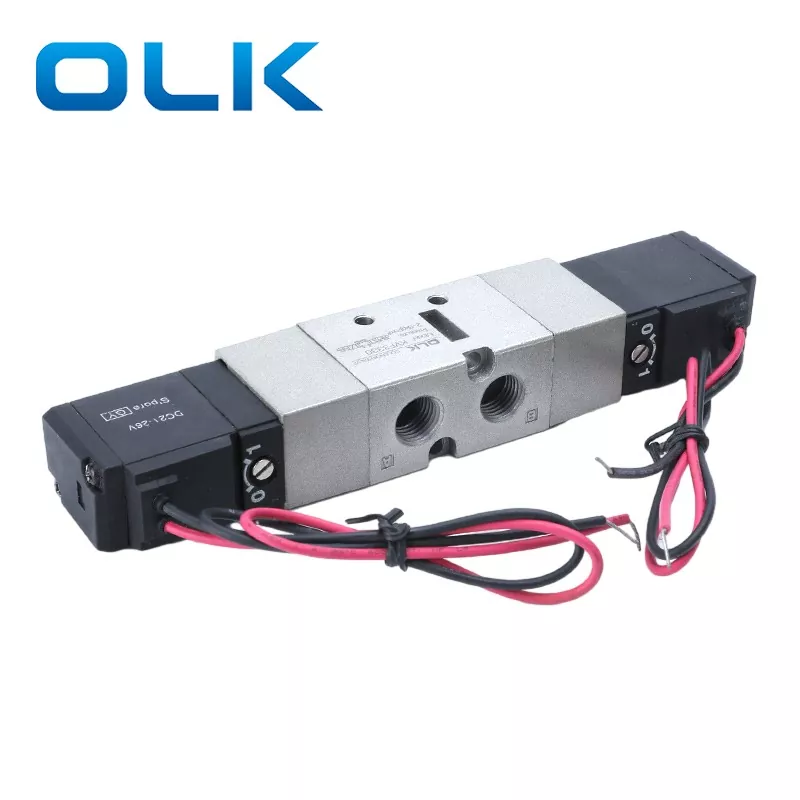

Belső pilóta VF3000 mágnesszelep 2. hely 5. hely és 3 helyzet 5. helyezett közvetlen csövek típus
Az orsófurat speciális megmunkálási eljárást alkalmaz az alacsony súrlódáshoz, az alacsony kiindulási nyomáshoz és a hosszabb élettartamhoz. A nagy portméret nagyobb légáramot biztosít, amely alkalmas közepes és nagy hengerek vagy több hajtóművek vezetésére.
A moduláris kialakítás lehetővé teszi a többszelep, a központosított levegőellátás és a redukált csövek elosztását. A DS/VF 3000 és 5000 sorozatú mágnesszelepet széles körben használják a nagyáramú pneumatikus vezérlőrendszerekben az automatizált gyártási vonalak és az ipari gépek számára.
· Magas áramlás
· Csövek / moduláris / térmegtakarítás
· Ipari minőségű tartósság
|
Megrendelési kód |
||||||
|
Vf3 |
130 |
_ |
4 |
G |
B |
02 |
|
Modell |
szeleptípus |
|
feszültség |
vonaltípus |
Manul |
portméret |
|
VF3000 mágnesszelep |
130: Egyetlen mágnesszelep 5/2 út |
|
3: 110VAC |
G: Vonaltípus |
|
02: PT1/4 |
|
|
230: Dupla mágnesszelep Vlave 5/2 út |
|
4: 220VAC |
D: DIN típus |
|
|
|
|
330c: Dupla mágnesszelep VLAVE5/3WAY zárt központ |
|
5: 24VDC |
DZ: DZ könnyű |
|
|
|
|
430E: Dupla mágnesszelep Vlave5/3way kipufogóközpont |
|
6: 12VDC |
|
|
|
|
|
530p: Dupla mágnesszelep 5/3 WAY nyomásközpont |
|
|
|
|
|
|
Közös előírások |
|
|
Működő közeg |
Levegő |
|
Woking hőmérséklet |
0-50 ℃ |
|
Kenés |
Nem szükséges |
|
Kézi felülbírálás |
Csavarhúzó-záró típus |
|
Sokk/rezgésállóság |
30G/5G (8,3-2000Hz) |
|
Tartás |
Pormentes |
|

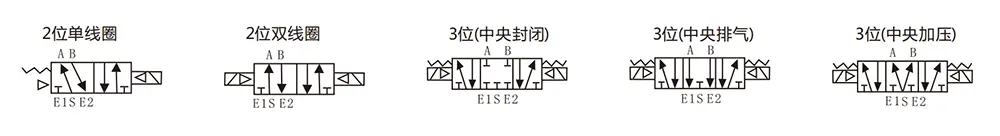

Modell |
pozíció |
tekercs |
KGF/cm ² (MPA) |
Válaszidő (MS) |
Max. Működési gyakoriság |
portméret |
Hatékony keresztmetszeti AreamM² (CV) |
KGF |
|

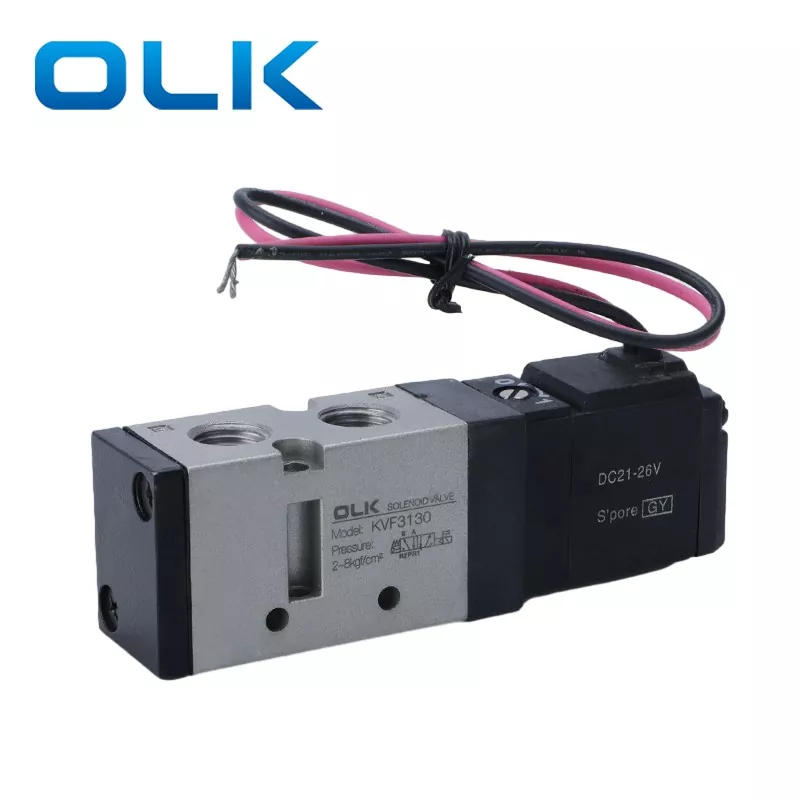

VF3130- □ △ B-02 |
2 pozíció |
egyetlen akció |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT1/4 |
17.1 (0,95) |
0.21 |
|

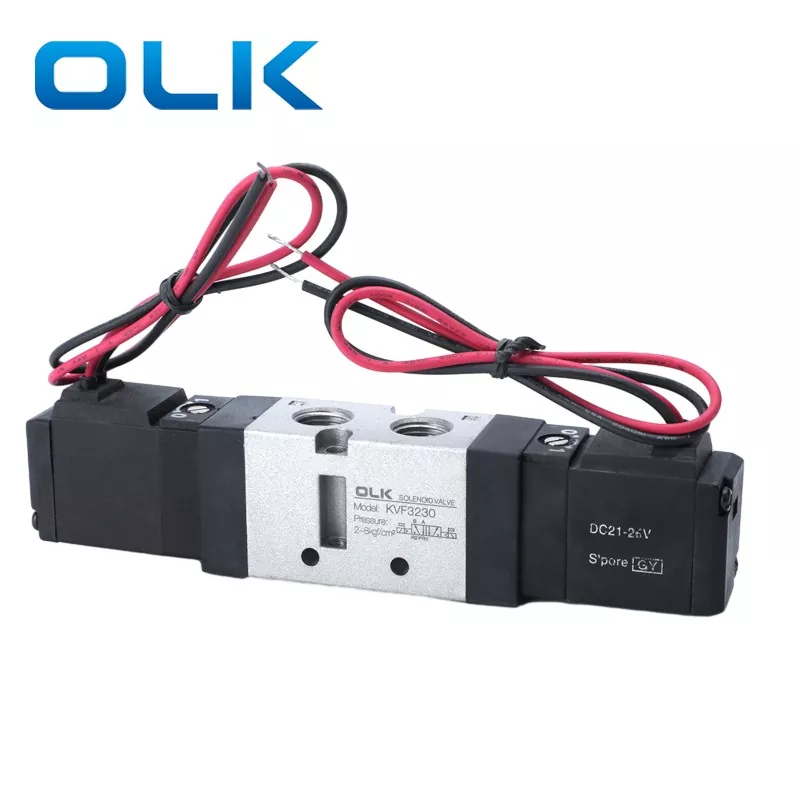

VF3230- □ △ B-02 |
2 pozíció |
kettős cselekvés |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT1/4 |
17.1 (0,95) |
0.29 |
|
VF3330- □ △ B-02 |
3 helyzet |
dupla mágnesszelep VLave5/3way zárt központ |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
13,5 (0,75) |
0.42 |
|
VF3430- □ △ B-02 |
3 helyzet |
dupla mágnesszelep Vlave5/3way kipufogó központ |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
17.1 (0,95) |
0.42 |
|

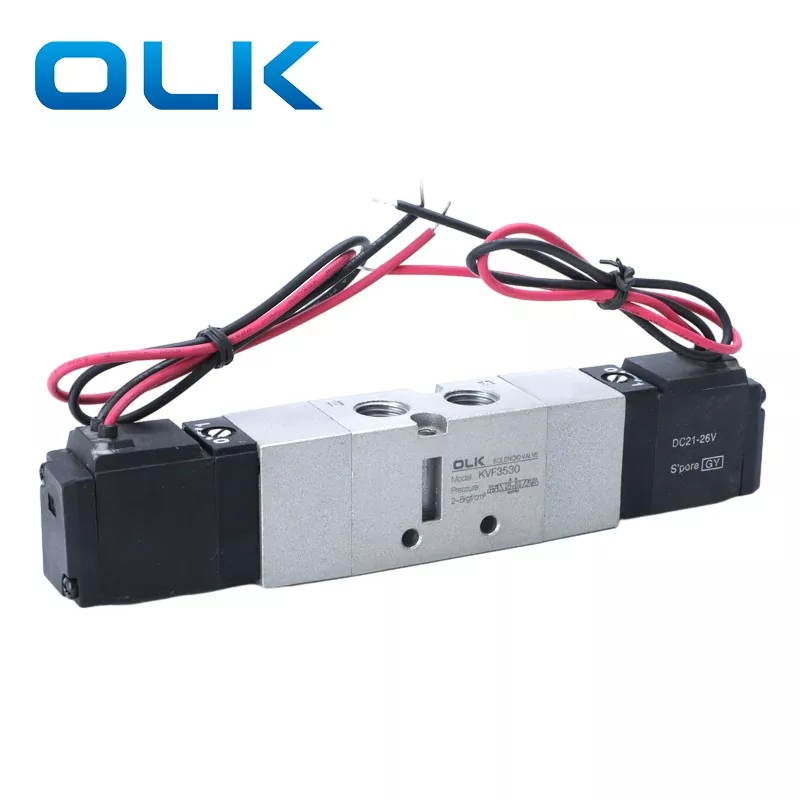

VF3530- □ △ B-02 |
3 helyzet |
dupla mágnesszelep 5/3 út nyomásközpont |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
16.2 (0,9) |
0.42 |
Milyen modellt cserélhet a DS3000/VF3000?
A DS3000 a TPC -t Koreában ugyanazzal a funkcióval helyettesítheti, és a VF 3000 Japánban az SMC -t ugyanazzal a funkcióval helyettesítheti
Mekkora a DS3000/VF3000 mágnesszelep fúvóka átmérője?
DS3000/VF3000 szálfurat PT1/4
