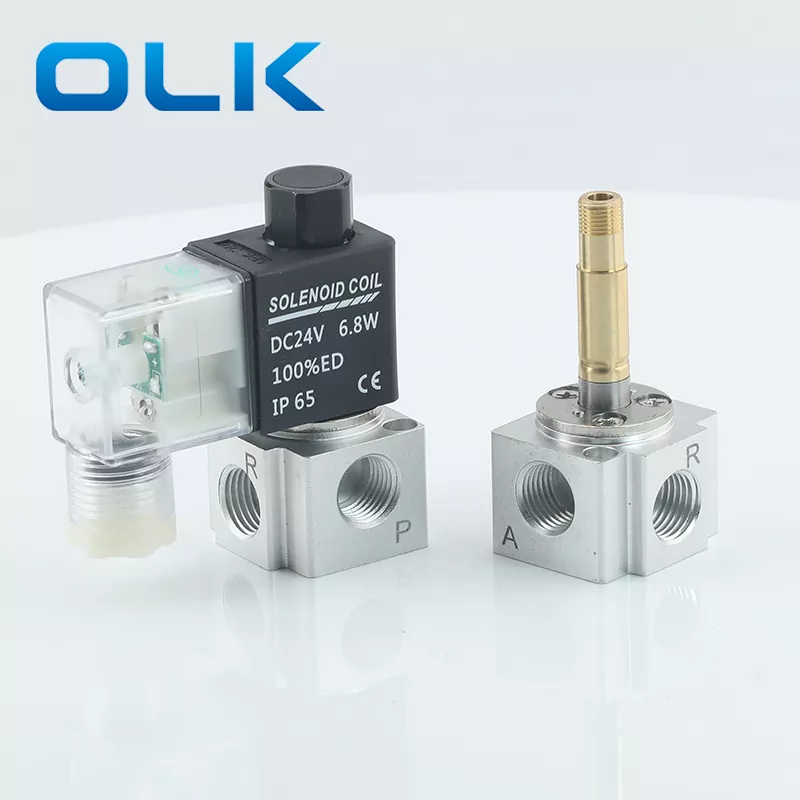

A 3V2 mágnesszelep kicsi, könnyű és könnyen telepíthető. Teste erős alumíniumból készült, amely ellenáll a rozsdának és a sérüléseknek. A szelep megbízható mágnestekercset használ, DC12V, DC24V, AC110V vagy AC220V tápellátással.

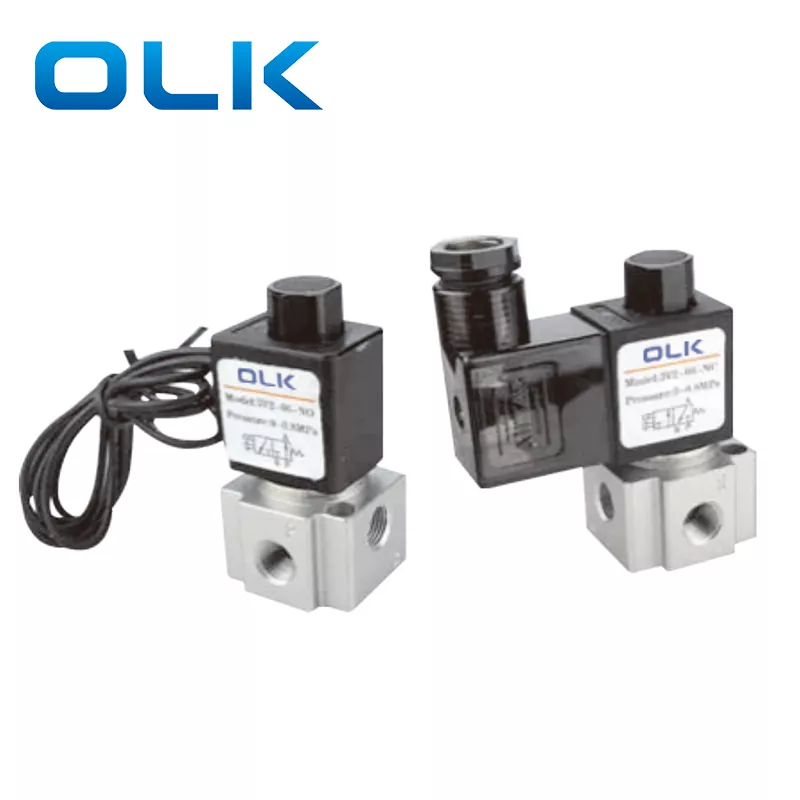

Ez az OLK márkájú 3V2 mágnesszelep jól működik a közepes légáram szabályozásához. Gyorsan kapcsol, kevés áramot fogyaszt és sokáig bírja. Lehet normál zárt (NC), normál nyitott (NO) vagy kettős mágnesszelep. Gyakran használják automatizálási sorokban, csomagológépekben, nyomdagépekben és élelmiszeripari gépekben. Kis méretének köszönhetően tökéletes szűk helyekre.
1.Közvetlen hatású szerkezet érzékeny kapcsolással.

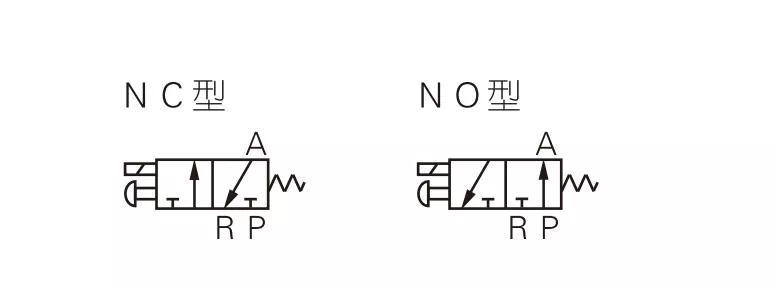

2. Normálisan zárt (NC) és normál nyitott (NO) típusok állnak rendelkezésre.
3. Koaxiális elzáró kialakítás a jó tömítés és a nagy áramlás érdekében.
4. Nincs szükség kenésre.
5. Manuális felülírással van felszerelve az egyszerű telepítés és tesztelés érdekében.
6. Több szabványos feszültség opció áll rendelkezésre.
|
Rendelési kód |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Modell |
Kód |
|
Port mérete |
Színészi típus |
Normál feszültség |
Elektromos bemenet |
A szál típusa |
|
|
3V:2 pozíció 3 irányú |
2:2-es sorozat |
|
06:G1/8 |
NC: normál esetben zárt |
V: AC220V |
Üres: AZ ÖN típusa |
08:G1/4 |
|
|
|
|
|
08:G1/4 |
NEM: normál nyitva |
B: DC24V |
I: Vonaltípus |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Modell |
3V206 |
3V208 |
|
Munkaközeg |
Levegő (40 μm-es vagy nagyobb szűrővel szűrve) |
Levegő (40 μm-es vagy nagyobb szűrővel szűrve) |
|
Színészi típus |
Közvetlen színészi játék |
|
|
Port mérete |
G1/8 |
G1/4 |
|
Pozíció és út |
2 Pozíció 3 irányba |
|
|
Hatékony terület |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Kenés |
Nem kötelező |
|
|
Üzemi nyomástartomány |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Proof Pressure |
1,5 MPa (215 psi) |
|
|
Üzemi hőmérséklet (℃) |
-20-70 |
|
|
Test Anyaga |
Alumínium ötvözet |
|
|
Normál feszültség |
AC220V AC110 AC24V DC24V DC12V |
|
Feszültség tartomány |
AC:±15% DC:±10% |
|
Energiafogyasztás |
AC:7VA DC:7.0W |
|
Védelmi osztály |
IP65 (DIN40050) |
|
Szigetelési fokozat |
B szint |
|
Csatlakozás típusa |
DIN dugó típus/vonaltípus |
|
Min. gerjesztési idő |
0,05 mp |
|
Nem. |
Név |
|
1 |
Süllyesztett csavar |
|
2 |
Távtartó hüvely |
|
3 |
Core Assembly |
|
4 |
Tavaszi |
|
5 |
Test |
|
6 |
Tömítés |
|
7 |
Mágnesszelep szerelvény |
|
8 |
Dugattyúrúd |
|
9 |
Tekercs |
|
10 |
Mozgó vasmag |
|
11 |
Fix alátét |
|
12 |
Fix anya |
|
13 |
Kézi gomb |
|
14 |
Terminál |
|
15 |
Terminál tömítés |
|
Tétel |
বৈদ্যুতিক প্রবেশ |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Munkaközeg |
Levegő |
Levegő, víz, olaj |
Levegő |
Levegő |
|
Kezdeti állapot: |
NC |
NC/NO |
NEM/NC |
NEM/NC |
|
Működési típus |
Közvetlen színészi játék |
Közvetlen színészi játék |
Közvetlen színészi játék |
Közvetlen színészi játék |
|
Port mérete |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Pozíció és út |
3 Port 2 Pozíció |
2 Port 2 Pozíció |
3 Port 2 Pozíció |
3 Port 2 Pozíció |
|
Kenés |
Nem kötelező |
Nem kötelező |
Nem kötelező |
Nem kötelező |
|
Üzemi nyomás |
0-0,7 MPa |
0-0,7 MPa |
0-0,8 MPa |
0-0,8 MPa |
|
Proof Pressure |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
A nyílás mérete |
φ2,5 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (nagy légáramlás) |
K: Mi a fő különbség a 3V2 és 3V3 mágnesszelep között?
V: 3V2: közepes áramlás, alkalmas kis pneumatikus vezérlőrendszerhez
3V3: nagy átfolyású, több hengerhez vagy nagy áramlású alkalmazásokhoz alkalmas.
Szerkezeti különbség: A 3V3 nagyobb testtel rendelkezik, és nagyobb nyomást és áramlást képes kezelni.
K: Mi a 3V2 mágnesszelep nyílás mérete?
A: 3V2-06 szelepnyílás mérete 3,2 mm; 3V2-06 szelepnyílás mérete 3,4 mm
K: Milyen termékeket helyettesíthet az OLK 3V2?
V: Az OLK 3V2 helyettesítheti az AIRTAC 3V2 sorozatú mágnesszelepeket azonos funkcióval és hasonló specifikációkkal.
